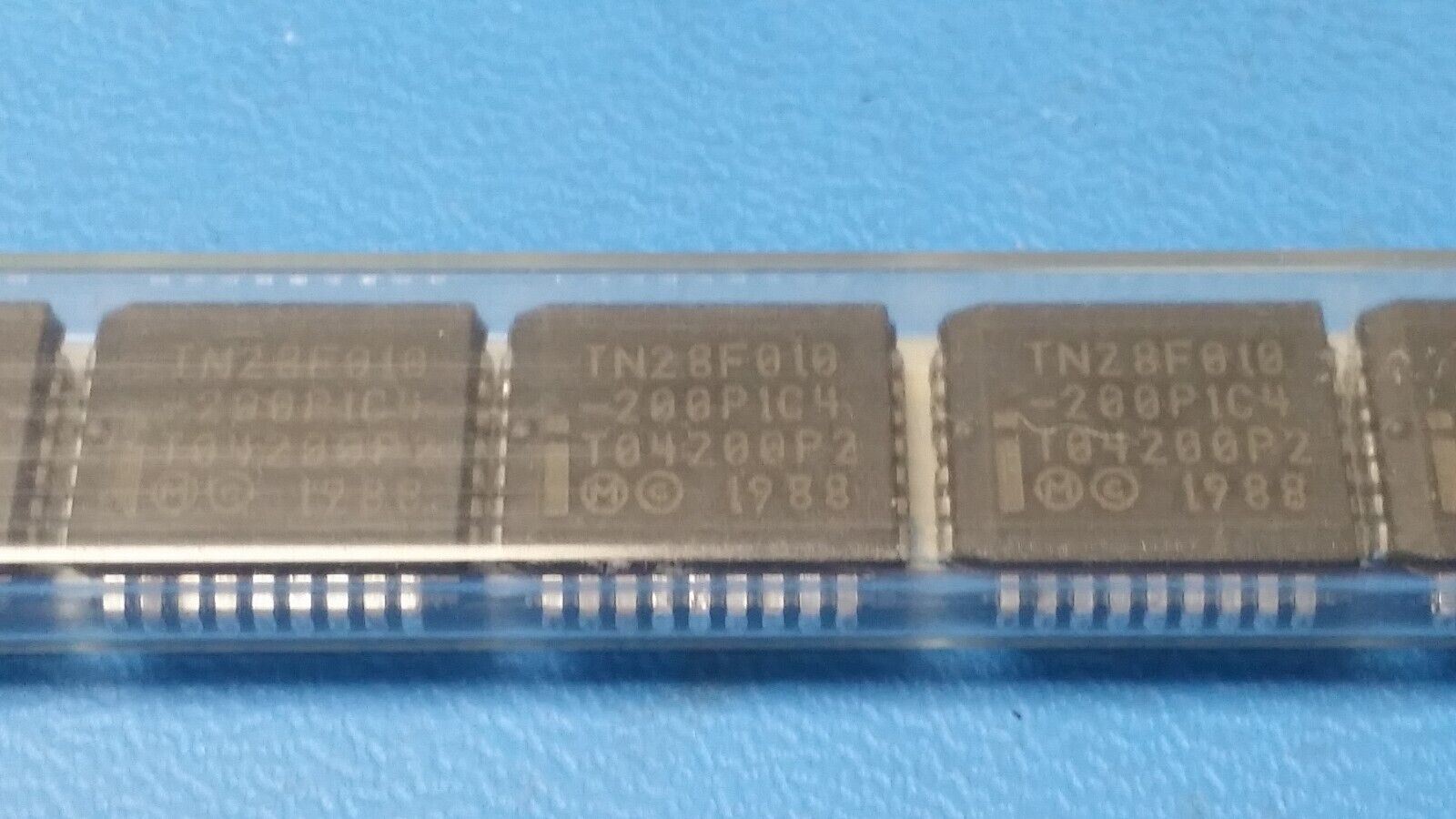

TN28F010-200P1C4 INTEL 1-Mbit (128k x 8) NOR Flash Memory 200ns PLCC32
Tax included.

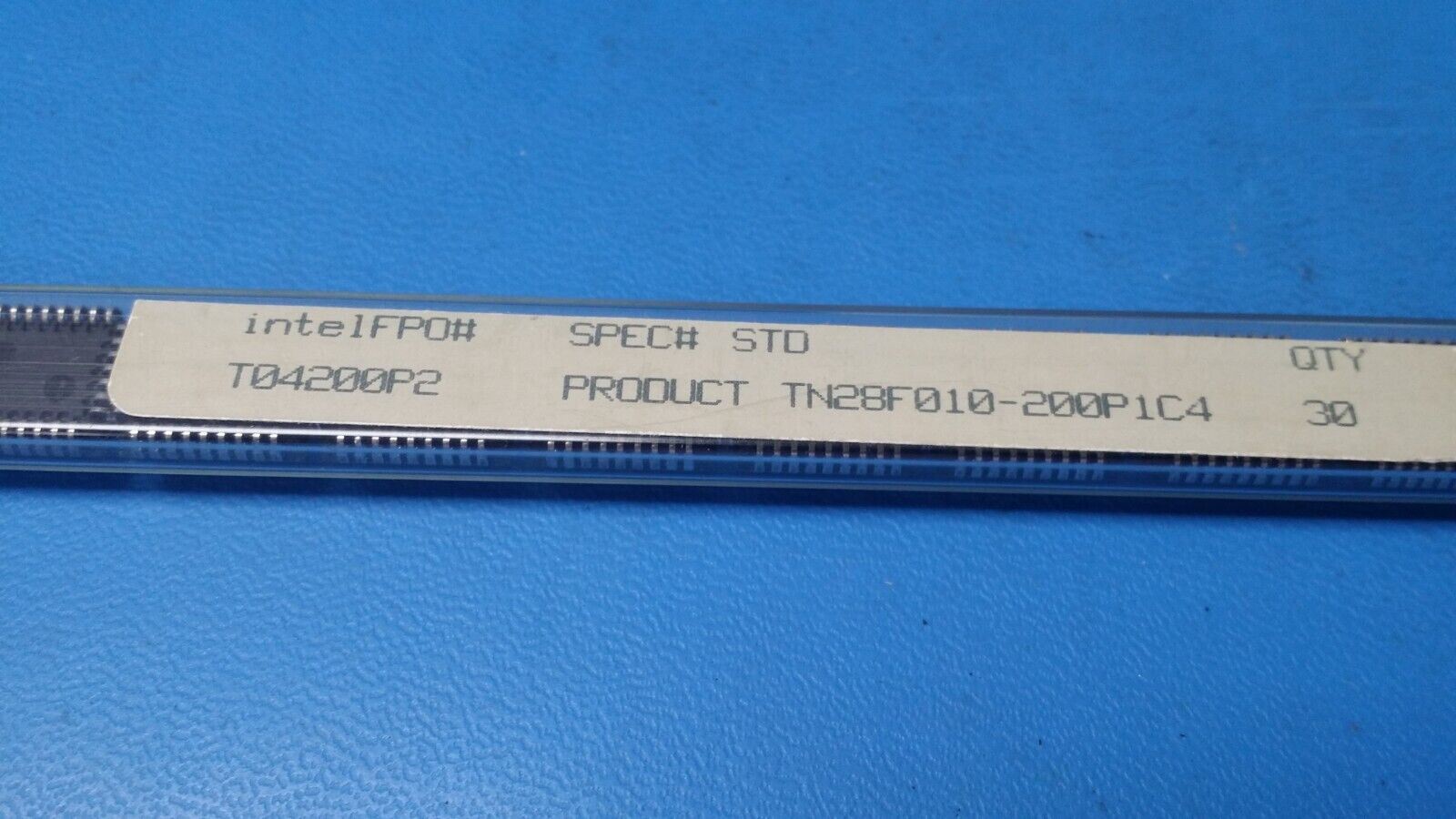

THIS IS FOR (1 PC) OF TN28F010-200P1C4 BY INTEL
TN28F010-200 INTEL 1-Mbit (128k x 8) NOR Flash Memory 200ns PLCC32
Mfr Package Description 0.450 X 0.550 INCH, PLASTIC, LCC-32
Status Discontinued
Type NOR TYPE
Sub Category Flash Memories
Access Time-Max 200.0 ns
Command User Interface YES
Data Polling NO
Endurance 100000.0 Write/Erase Cycles
JESD-30 Code R-PQCC-J32
JESD-609 Code e0
Memory Density 1048576.0 bit
Memory IC Type FLASH
Memory Width 8
Number of Functions 1
Number of Terminals 32
Number of Words 131072.0 words
Number of Words Code 128K
Operating Mode ASYNCHRONOUS
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Organization 128KX8
Output Characteristics 3-STATE
Package Body Material PLASTIC/EPOXY
Package Code QCCJ
Package Equivalence Code LDCC32,.5X.6
Package Shape RECTANGULAR
Package Style CHIP CARRIER
Parallel/Serial PARALLEL
Peak Reflow Temperature (Cel) NOT SPECIFIED
Qualification Status Not Qualified
Seated Height-Max 3.56 mm
Standby Current-Max 1.0E-4 Amp
Supply Current-Max 0.03 Amp
Supply Voltage-Nom (Vsup) 5.0 V
Supply Voltage-Min (Vsup) 4.5 V
Supply Voltage-Max (Vsup) 5.5 V
Surface Mount YES
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form J BEND
Terminal Pitch 1.27 mm
Terminal Position QUAD
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Toggle Bit NO
Length 13.97 mm
Width 11.43 mm
Additional Feature 100000 ERASE/PROGRAM CYCLES
