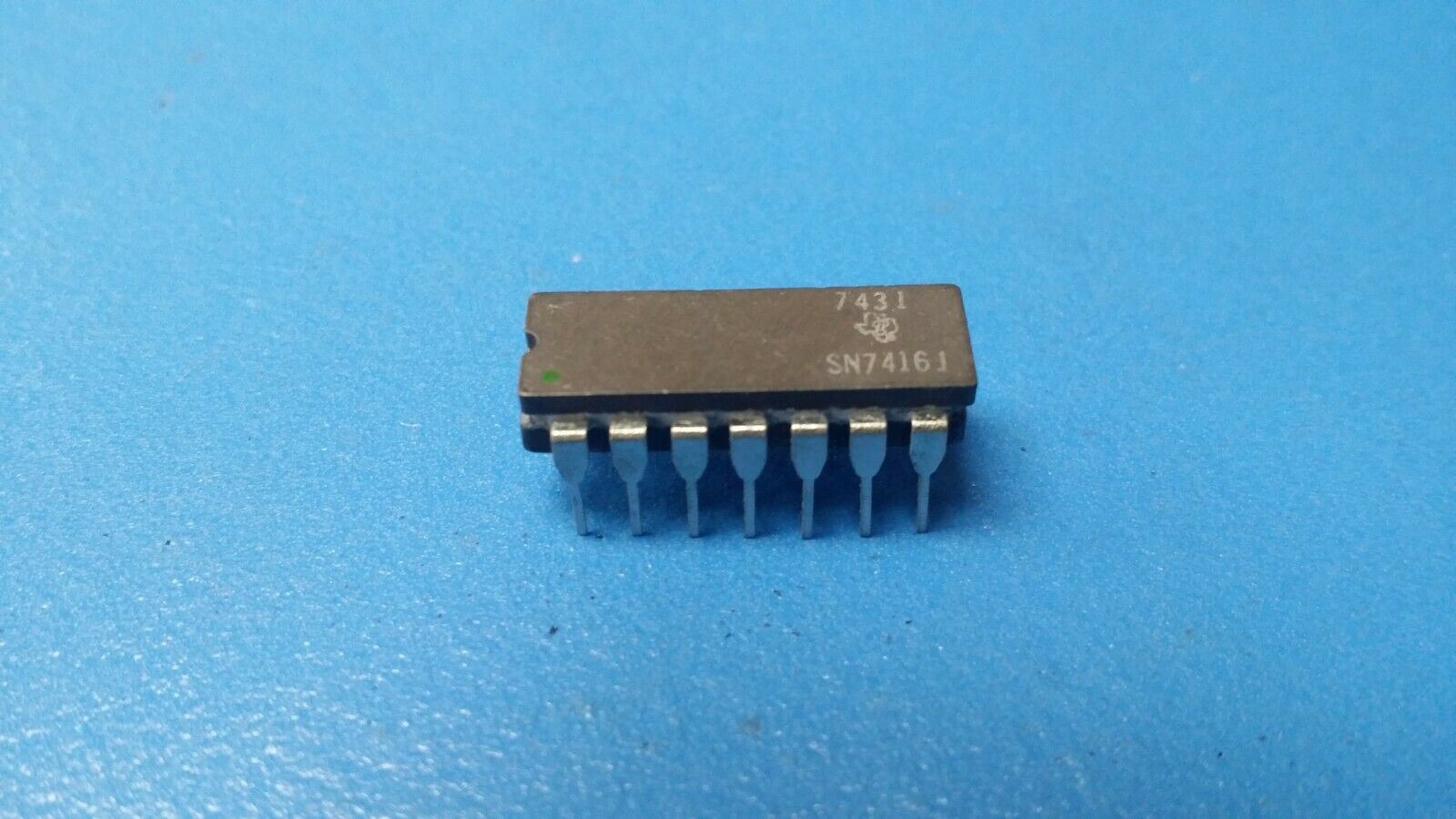

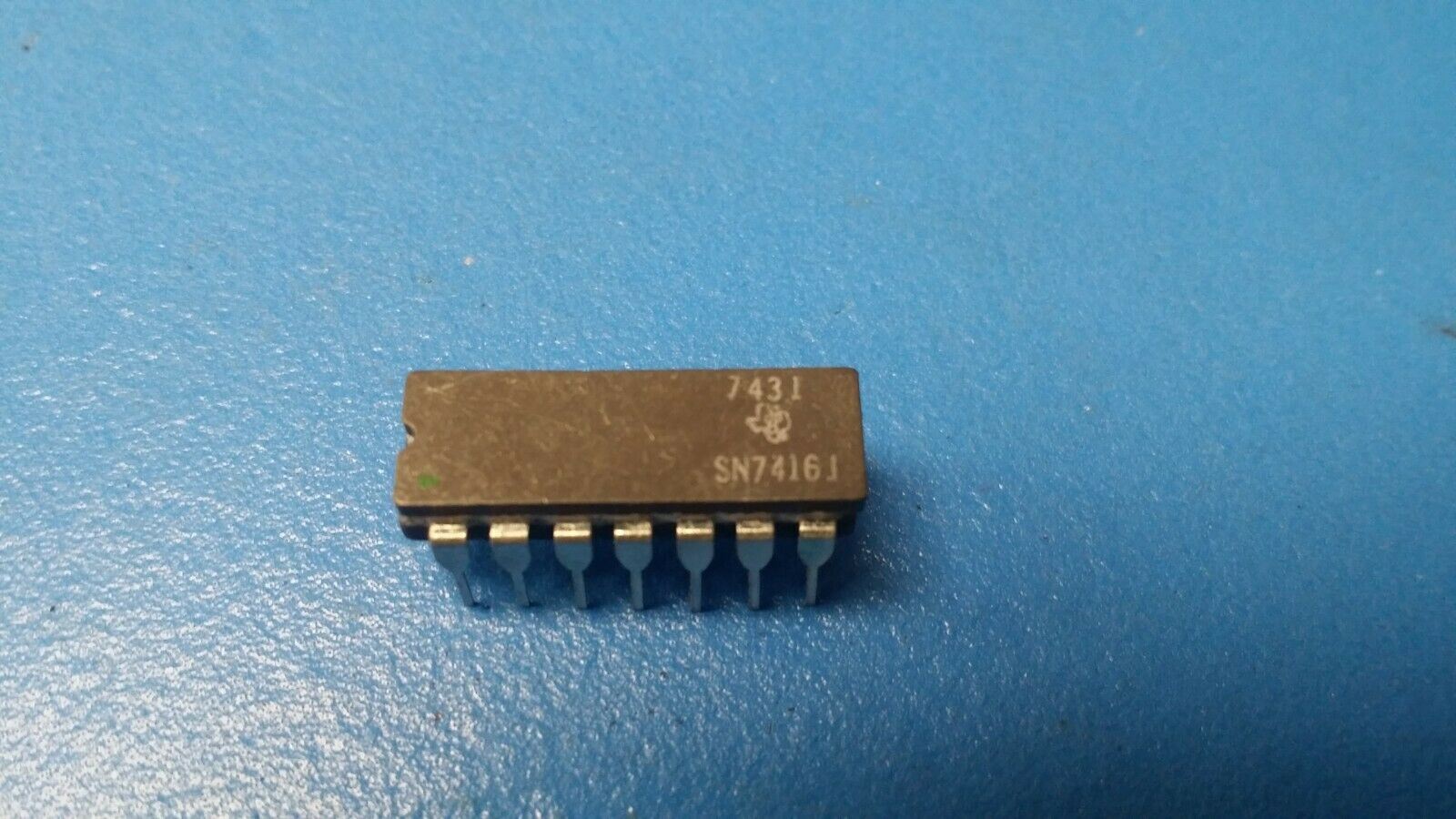

(5 pc) SN7416J TI Hex inverter buffers/drivers w/ high-voltage outputs CDIP-14
Tax included.
THIS IS FOR (5 PCS) OF SN7416J BY TI
Hex inverter buffers / drivers with high-voltage outputs CDIP-14
Part #: SN7416J
Part Category: Logic ICs
Manufacturer: Texas Instruments High-Performance Analog
Description: Inverter, TTL/H/L Series, 6-Func, 1-Input, TTL, CDIP14
Status Discontinued
Logic IC Type INVERTER
Sub Category Gates
Family TTL/H/L
JESD-30 Code R-GDIP-T14
Load Capacitance (CL) 15.0 pF
Number of Functions 6
Number of Inputs 1.0
Number of Terminals 14
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Characteristics OPEN-COLLECTOR
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP14,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Peak Reflow Temperature (Cel) NOT SPECIFIED
Power Supply Current-Max (ICC) 51.0 mA
Propagation Delay (tpd) 23.0 ns
Qualification Status Not Qualified
Schmitt Trigger NO
Seated Height-Max 5.08 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.75 V
Supply Voltage-Max (Vsup) 5.25 V
Surface Mount NO
Technology TTL
Temperature Grade COMMERCIAL
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Length 19.56 mm
Width 7.62 mm
Additional Feature IOL = 40MA @ VOL = 0.7V; IOH = 0.25MA @ VOH = 15V
