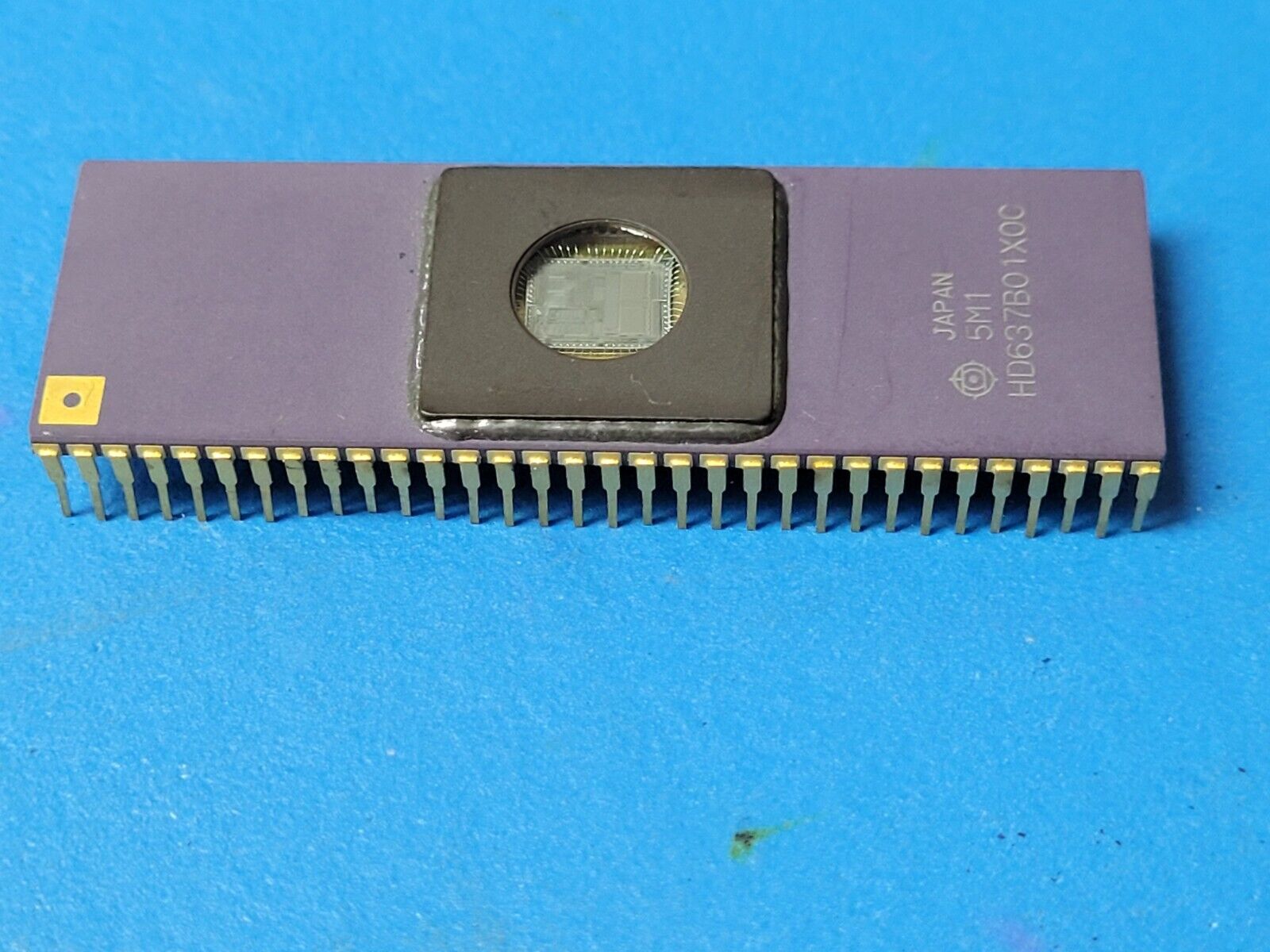

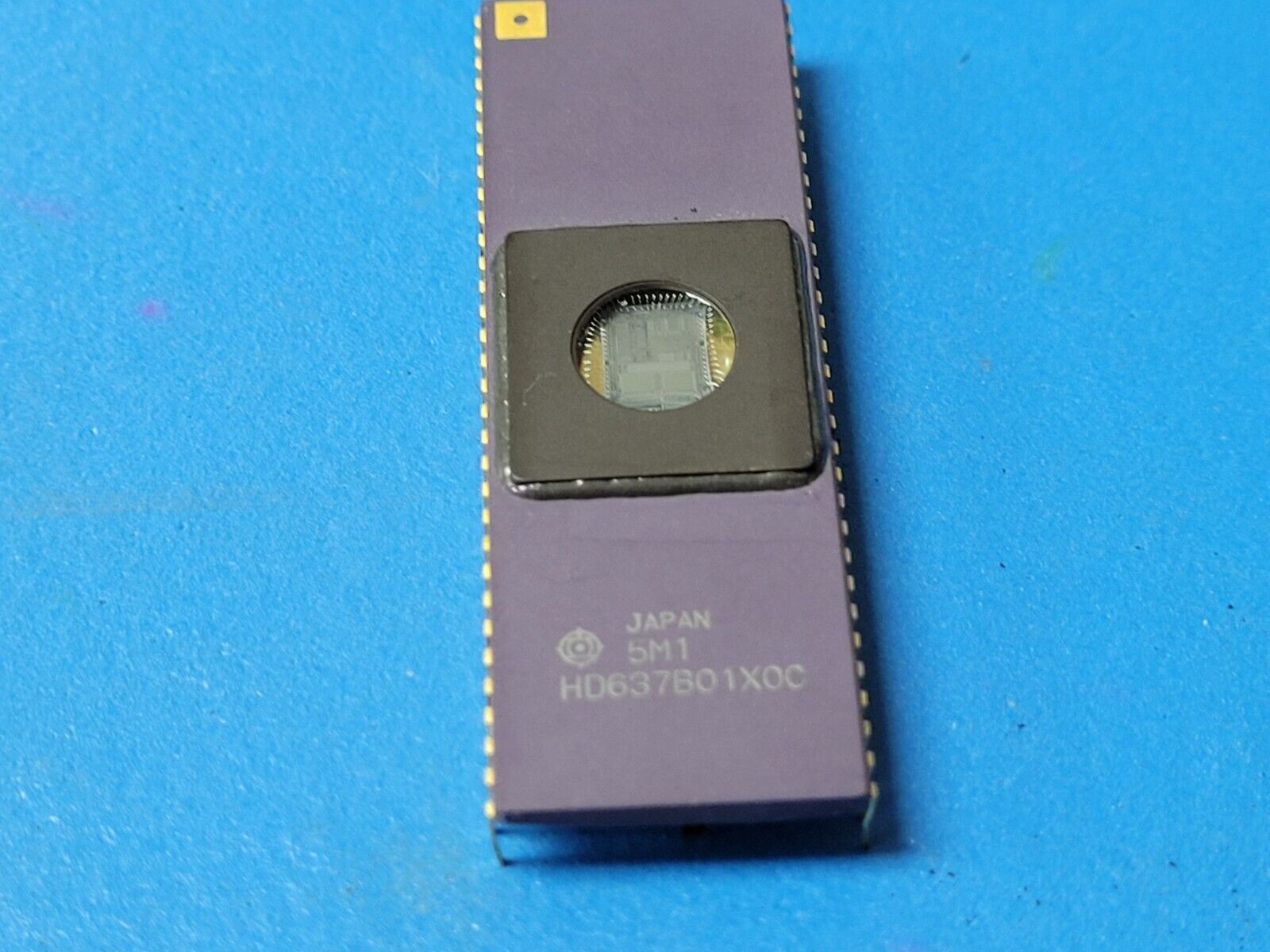

HD637B01X0C Microcontroller 8-Bit UVPROM 6800 CPU 2MHz CMOS CDIP64
Tax included.
THIS IS FOR (1 PC) OF HD637B01X0C BY HITACHI
Microcontroller 8-Bit UVPROM 6800 CPU 2MHz CMOS CDIP64
Part #: HD637B01X0C
Part Category: Microprocessors/Microcontrollers/Peripheral ICs
Manufacturer: Hitachi, Ltd.
Description: Microcontroller, 8-Bit, UVPROM, 6800 CPU, 2MHz, CMOS, CDIP64
Mfr Package Description SHRINK, CERAMIC, DIP-64
Status Discontinued
ADC Channels NO
Address Bus Width 16.0
Bit Size 8
Clock Frequency-Max 8.0 MHz
CPU Family 6800
DAC Channels NO
DMA Channels NO
External Data Bus Width 8.0
JESD-30 Code R-CDIP-T64
JESD-609 Code e0
Number of I/O Lines 53.0
Number of Terminals 64
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material CERAMIC, METAL-SEALED COFIRED
Package Code WSDIP
Package Equivalence Code SDIP64,.75
Package Shape RECTANGULAR
Package Style IN-LINE, WINDOW, SHRINK PITCH
Power Supplies 5
PWM Channels NO
Qualification Status Not Qualified
RAM (bytes) 192.0
ROM Programmability UVPROM
ROM (words) 4096
Seated Height-Max 5.6 mm
Speed 2.0 MHz
Sub Category Microcontrollers
Supply Current-Max 20.0 mA
Supply Voltage-Nom 5.0 V
Supply Voltage-Min 4.5 V
Supply Voltage-Max 5.5 V
Surface Mount NO
Technology CMOS
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 1.778 mm
Terminal Position DUAL
Length 57.3 mm
Width 19.05 mm
