CS5505-AP ADC, 16-Bit, 1 Func, 4 Channel, Serial Access, CMOS, PDIP24
Tax included.

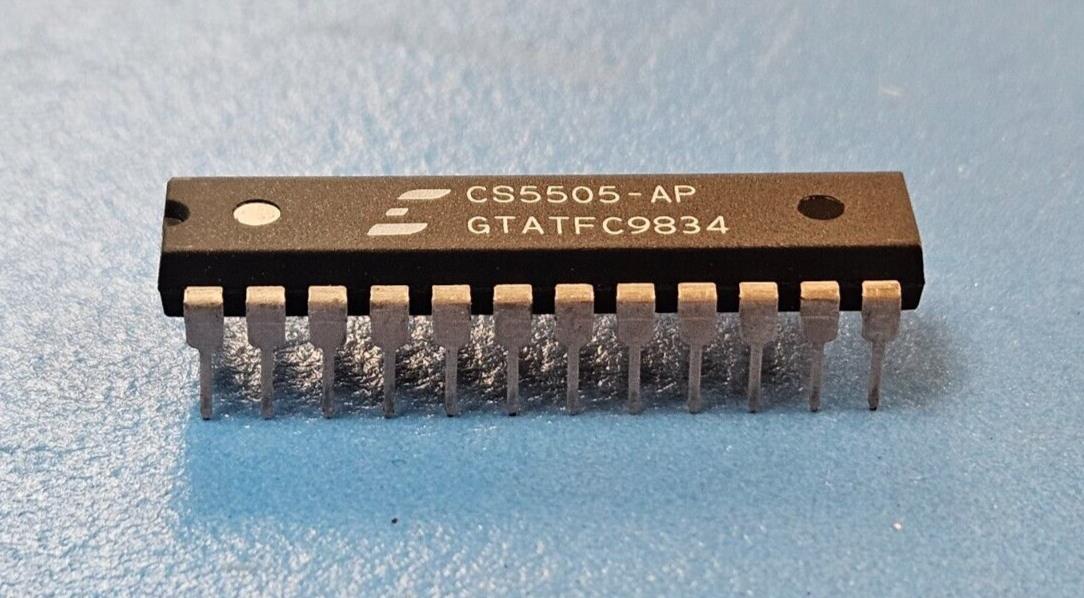

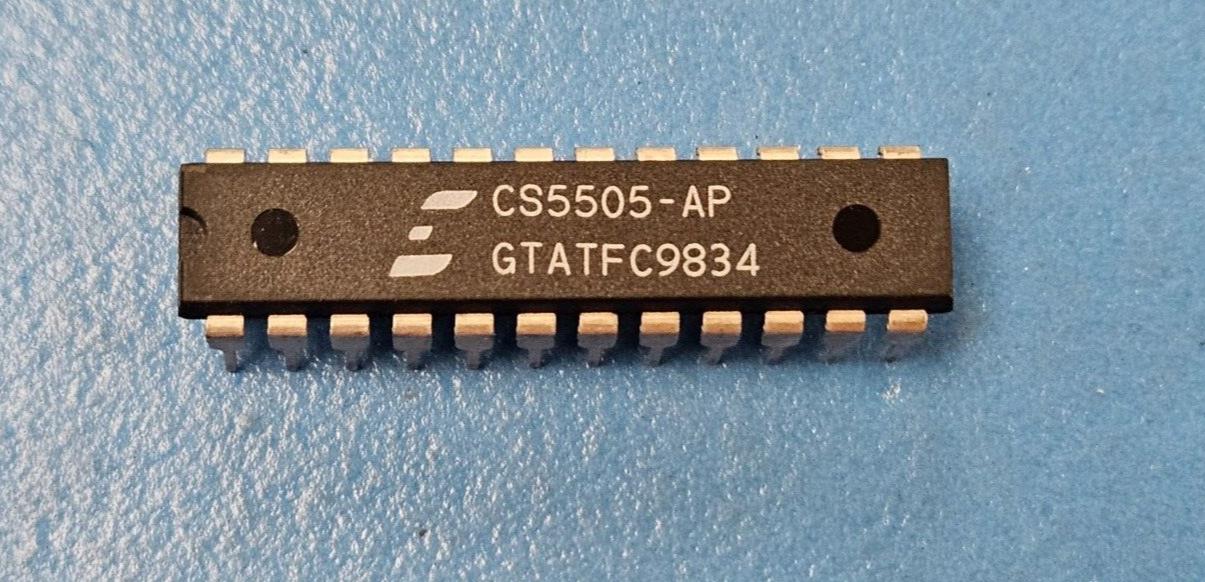

This listing is for (1PC) of CS5505-AP by Crystal Semiconductor
Mfr Package Description PLASTIC, DIP-24
Status Discontinued
Converter Type ADC, DELTA-SIGMA
Analog Input Voltage-Min -2.5 V
Analog Input Voltage-Max 2.5 V
Conversion Time-Max 54000.0 µs
JESD-30 Code R-PDIP-T24
JESD-609 Code e0
Linearity Error-Max (EL) 0.003 %
Negative Supply Voltage-Nom -5.0 V
Number of Analog In Channels 4.0
Number of Bits 16
Number of Functions 1
Number of Terminals 24
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Output Bit Code BINARY, OFFSET BINARY
Output Format SERIAL
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP24,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Sub Category Analog to Digital Converters
Supply Voltage-Nom 5.0 V
Surface Mount NO
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
