AD9012BQ ADC, 8-Bit, 1 Func, 1 Channel, Parallel, 8 Bits Access, Bipolar, CDIP28
Tax included.

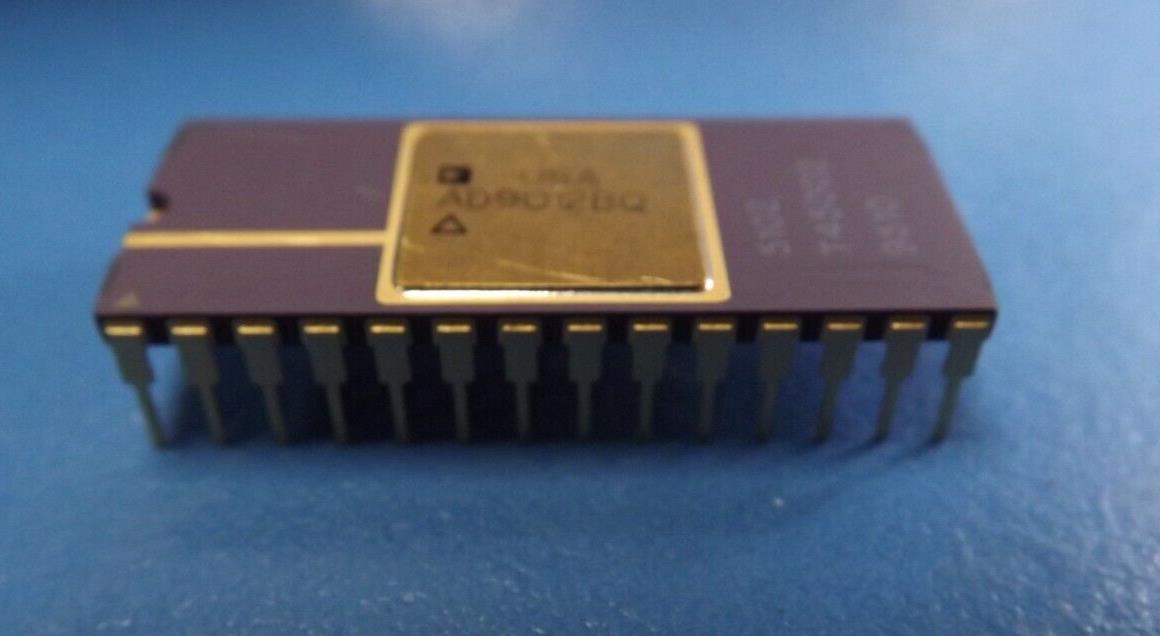

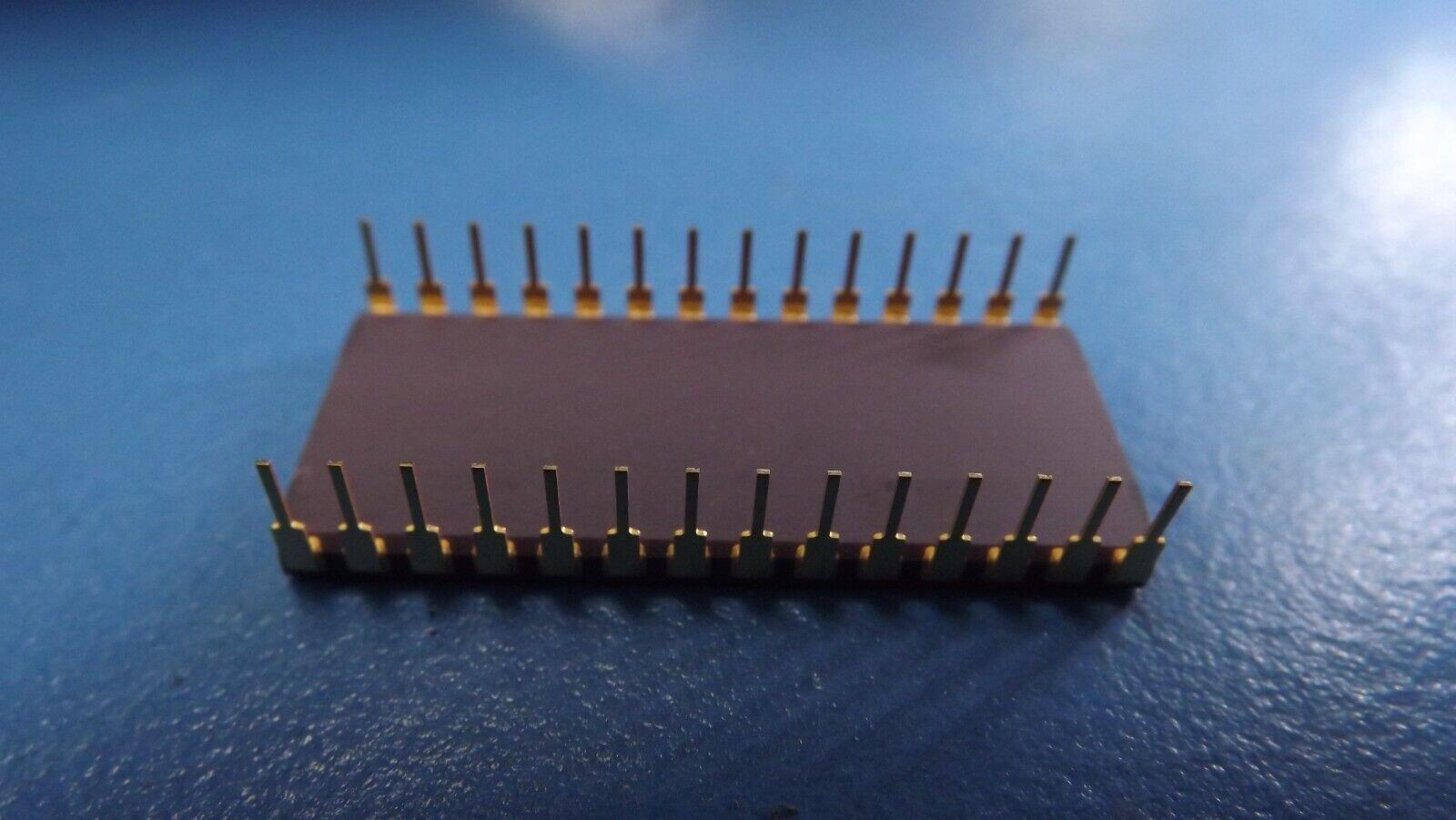

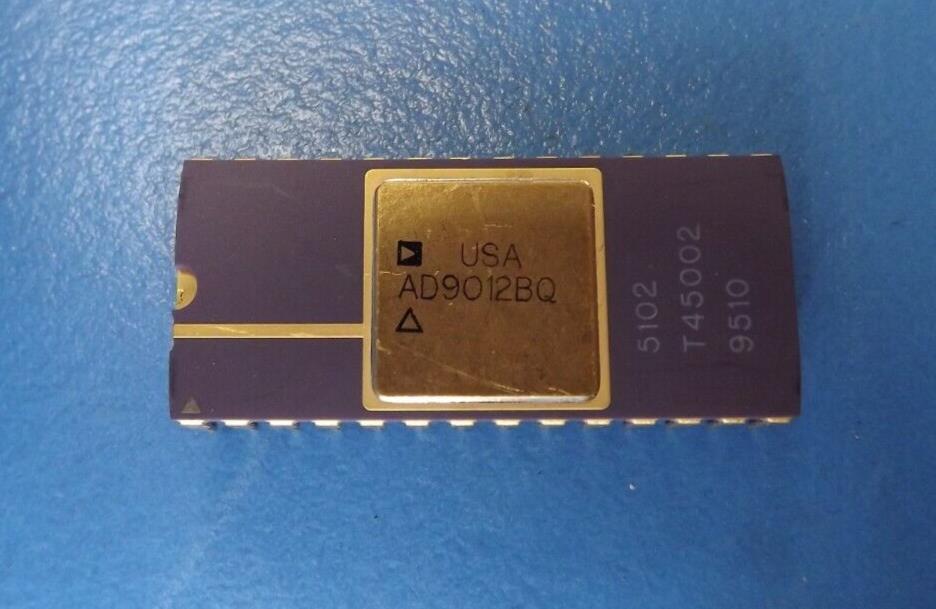

THIS LISTING IS FOR (1PC) OF AD9012BQ BY ANALOG DEVICES
Mfr Package Description CERDIP-28
Status Discontinued
Converter Type ADC, PROPRIETARY METHOD
Analog Input Voltage-Min 0.0 V
Analog Input Voltage-Max -2.0 V
JESD-30 Code R-GDIP-T28
JESD-609 Code e0
Linearity Error-Max (EL) 0.4688 %
Negative Supply Voltage-Nom -5.2 V
Number of Analog In Channels 1.0
Number of Bits 8
Number of Functions 1
Number of Terminals 28
Operating Temperature-Min -25.0 Cel
Operating Temperature-Max 85.0 Cel
Output Bit Code BINARY
Output Format PARALLEL, 8 BITS
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP28,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Sample Rate 100.0 MHz
Seated Height-Max 5.59 mm
Sub Category Analog to Digital Converters
Supply Voltage-Nom 5.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade OTHER
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Width 15.24 mm
