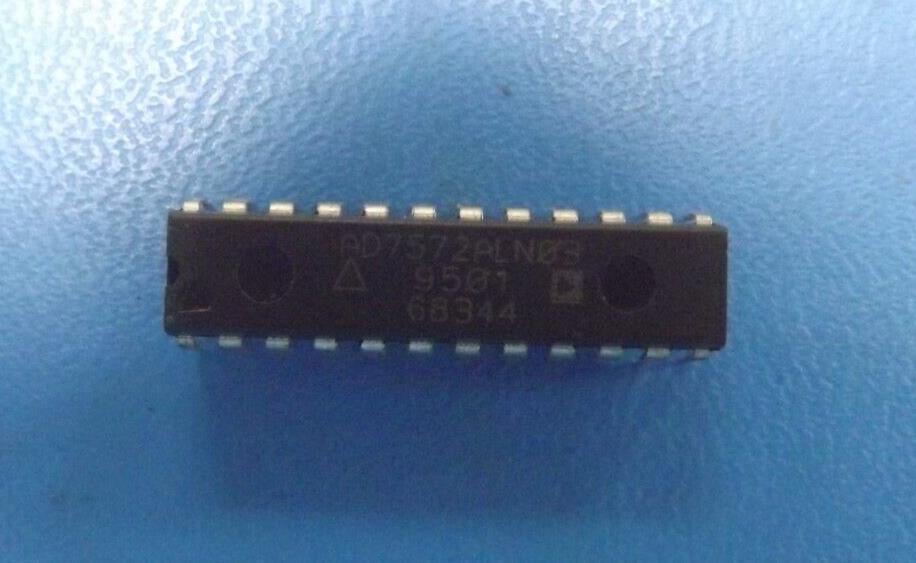

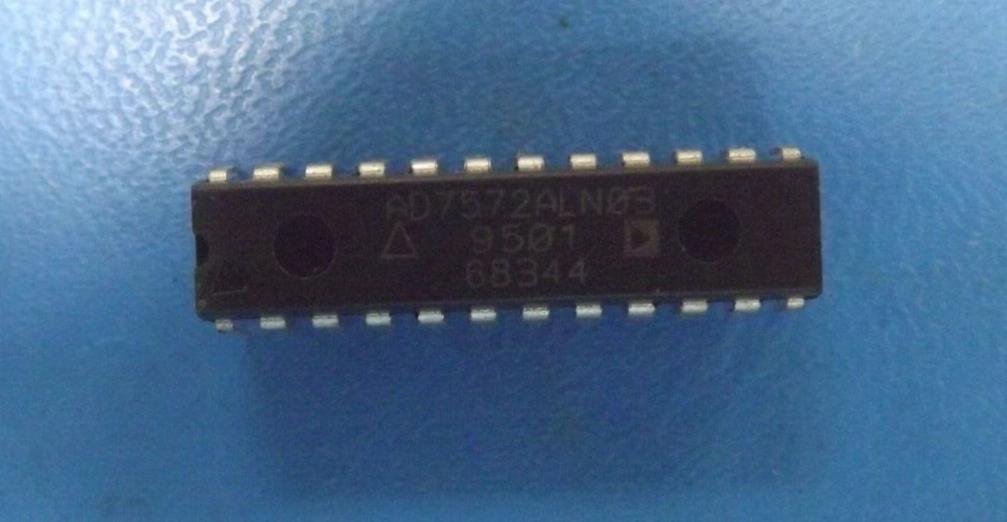

AD7572ALN03 ADC, 12-Bit, 1 Func, 1 Channel, Parallel, Word Access, CMOS, PDIP24
Tax included.
THIS LISTING IS FOR (1PC) OF AD7572ALN03 BY ANALOG DEVICES
Mfr Package Description DIP-24
Status Discontinued
Converter Type ADC, SUCCESSIVE APPROXIMATION
Analog Input Voltage-Min -15.0 V
Analog Input Voltage-Max 15.0 V
Conversion Time-Max 3.25 µs
JESD-30 Code R-PDIP-T24
JESD-609 Code e0
Linearity Error-Max (EL) 0.012 %
Number of Analog In Channels 1.0
Number of Bits 12
Number of Functions 1
Number of Terminals 24
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Bit Code BINARY
Output Format PARALLEL, WORD
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP24,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Sample-and-Hold/Track-and-Hold SAMPLE
Seated Height-Max 5.33 mm
Sub Category Analog to Digital Converters
Supply Current-Max 9.0 mA
Supply Voltage-Nom 5.0 V
Surface Mount NO
Technology CMOS
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
