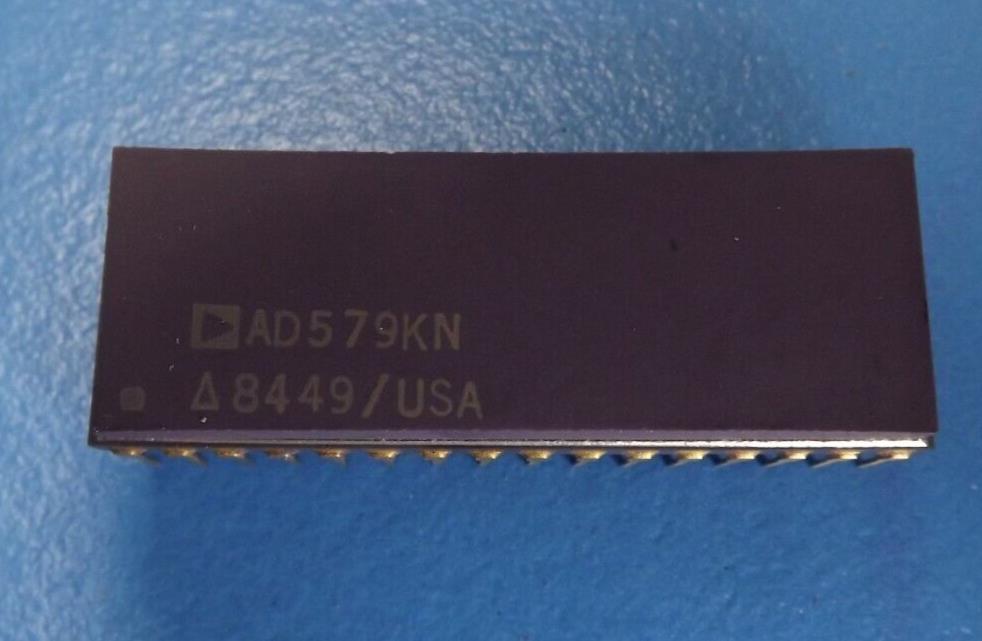

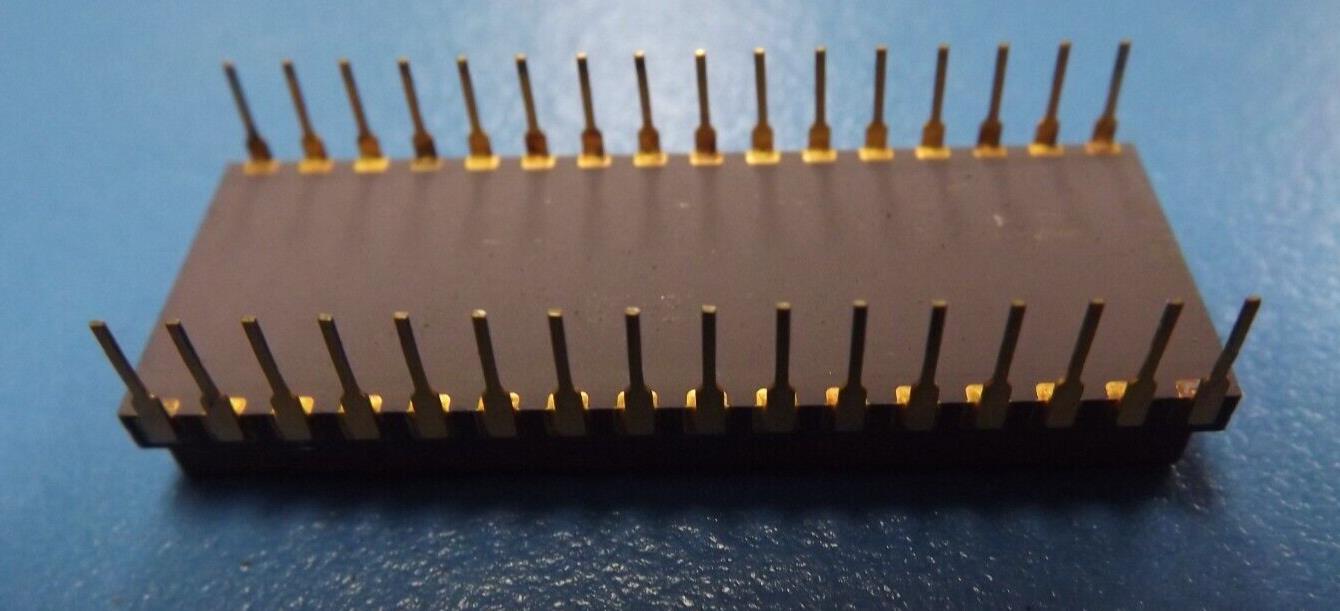

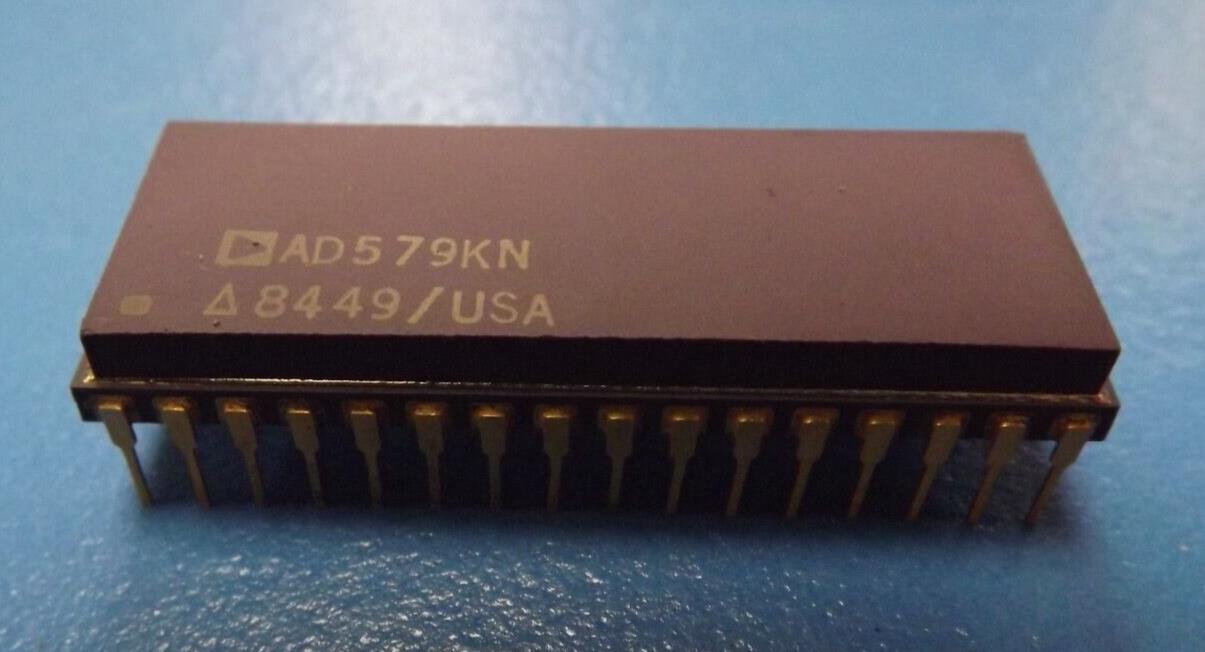

AD579KN ADC, Successive Approximation, 10-Bit, 1 Func, 2 Channel, Hybrid, CDIP32
Tax included.
THIS LISTING IS FOR (1PC) OF AD579KN BY ANALOG DEVICES
Mfr Package Description SIDE BRAZED, CERAMIC, DIP-32
Status Discontinued
Converter Type ADC, SUCCESSIVE APPROXIMATION
Analog Input Voltage-Min -10.0 V
Analog Input Voltage-Max 10.0 V
Conversion Time-Max 2.0 µs
JESD-30 Code R-CDIP-T32
JESD-609 Code e0
Linearity Error-Max (EL) 0.0732 %
Negative Supply Voltage-Nom -15.0 V
Number of Analog In Channels 2.0
Number of Bits 10
Number of Functions 1
Number of Terminals 32
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Bit Code BINARY, OFFSET BINARY, COMPLEMENTARY BINARY, 2'S COMPLEMENT BINARY, COMPLEMENTARY OFFSET BINARY
Output Format PARALLEL, WORD
Package Body Material CERAMIC, METAL-SEALED COFIRED
Package Code DIP
Package Equivalence Code DIP32,.6
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Screening Level MIL-STD-883 Class B
Seated Height-Max 6.98 mm
Sub Category Analog to Digital Converters
Supply Voltage-Nom 15.0 V
Surface Mount NO
Technology HYBRID
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 40.945 mm
Width 15.24 mm
