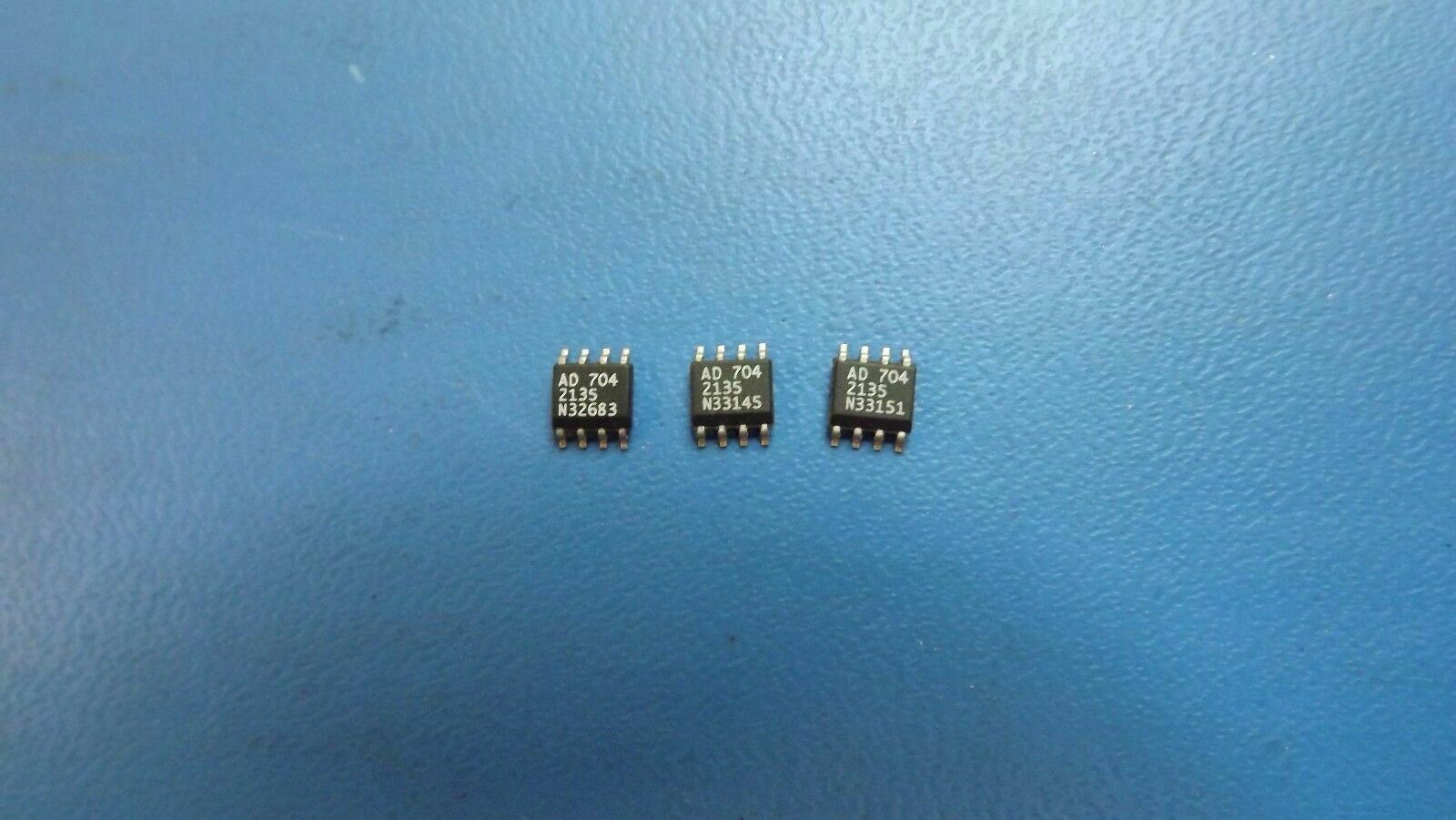

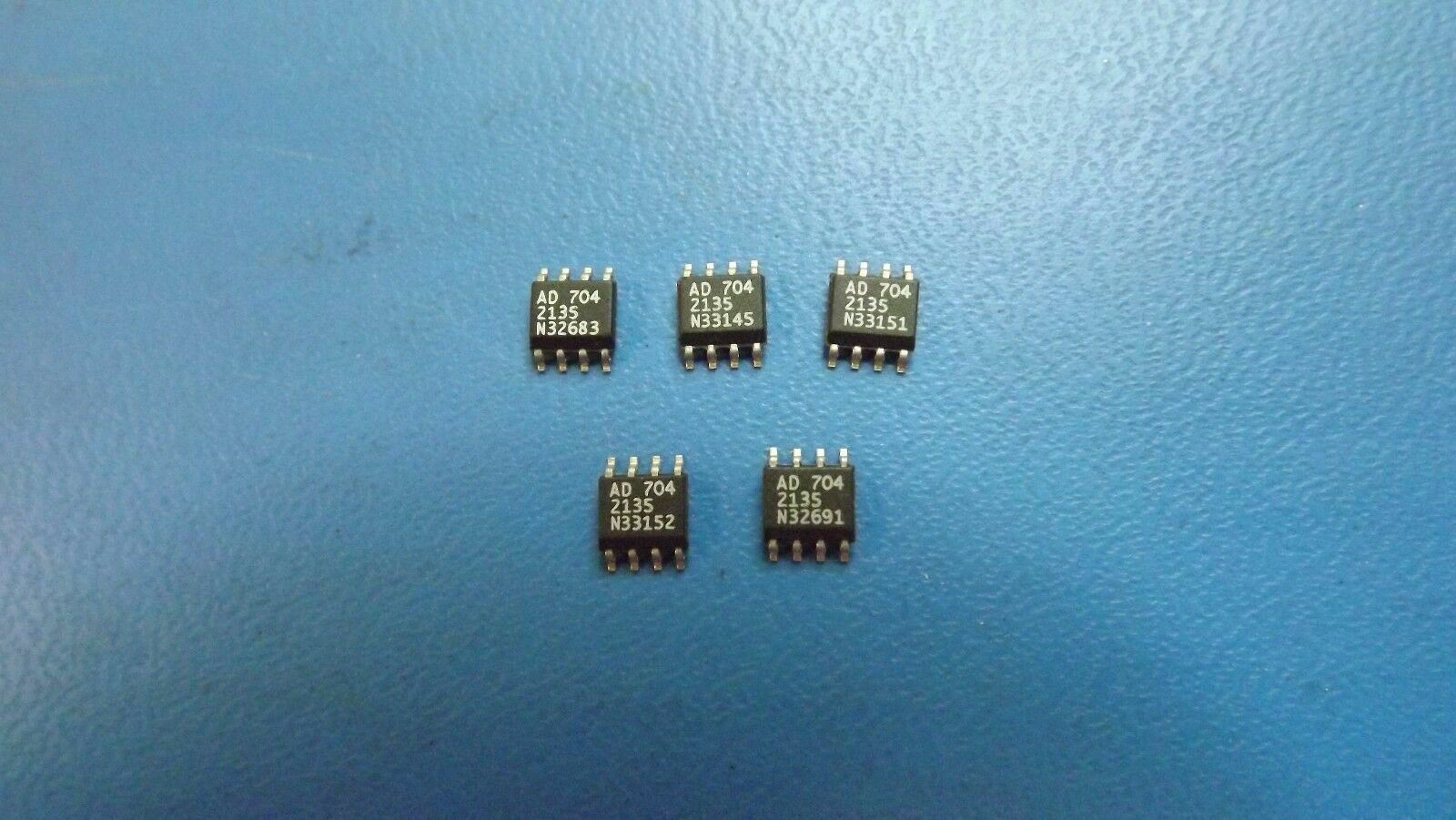

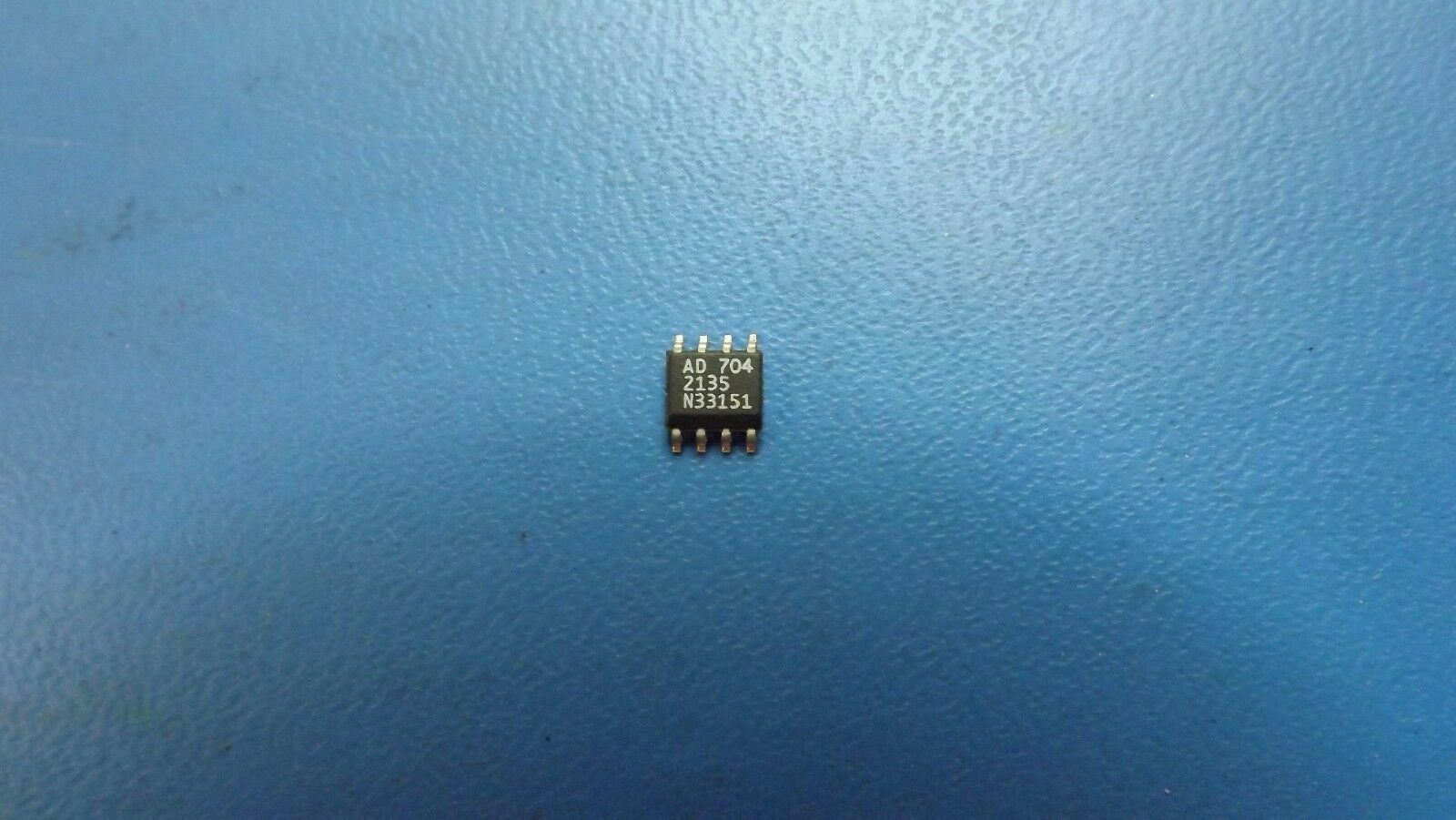

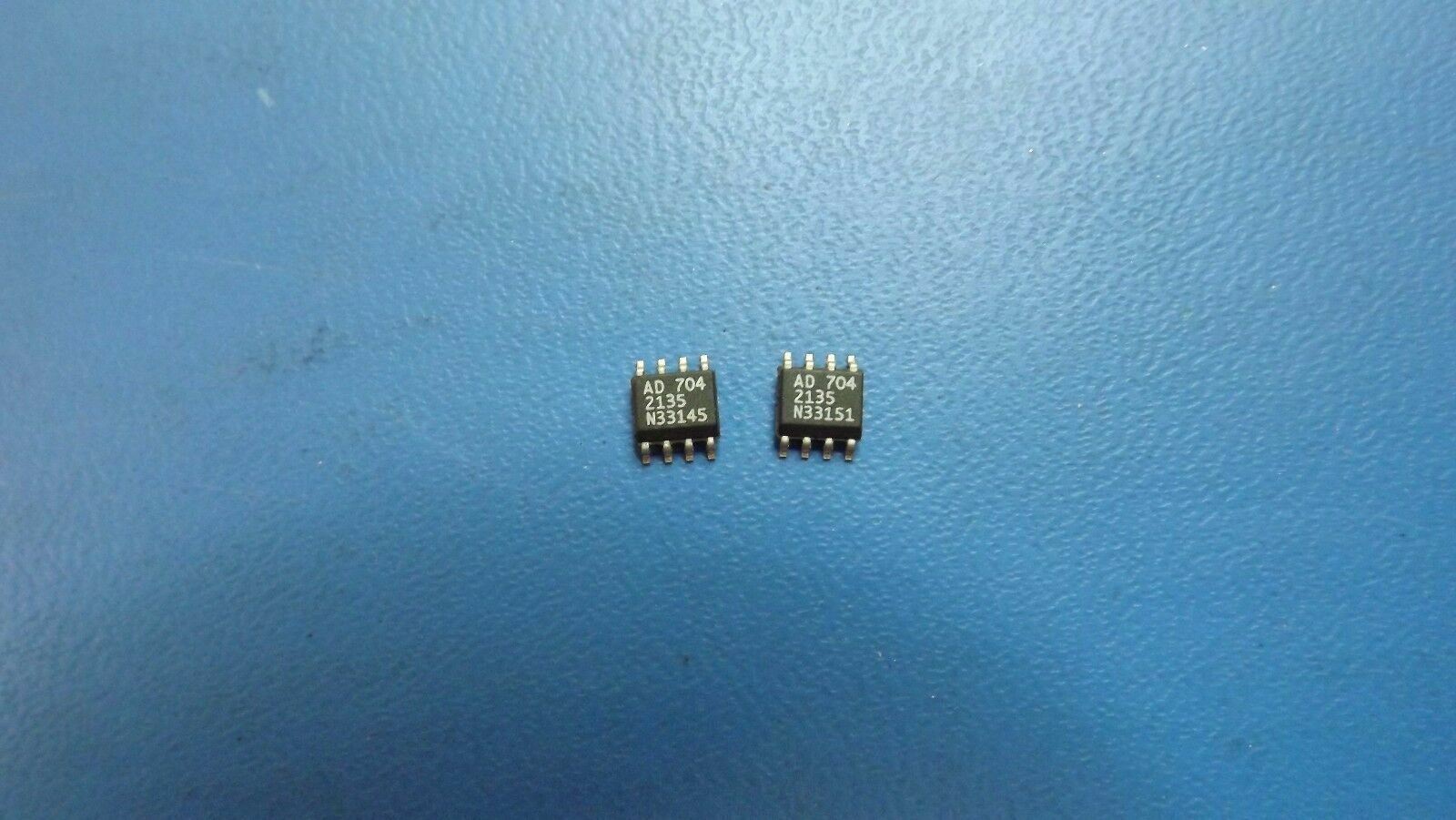

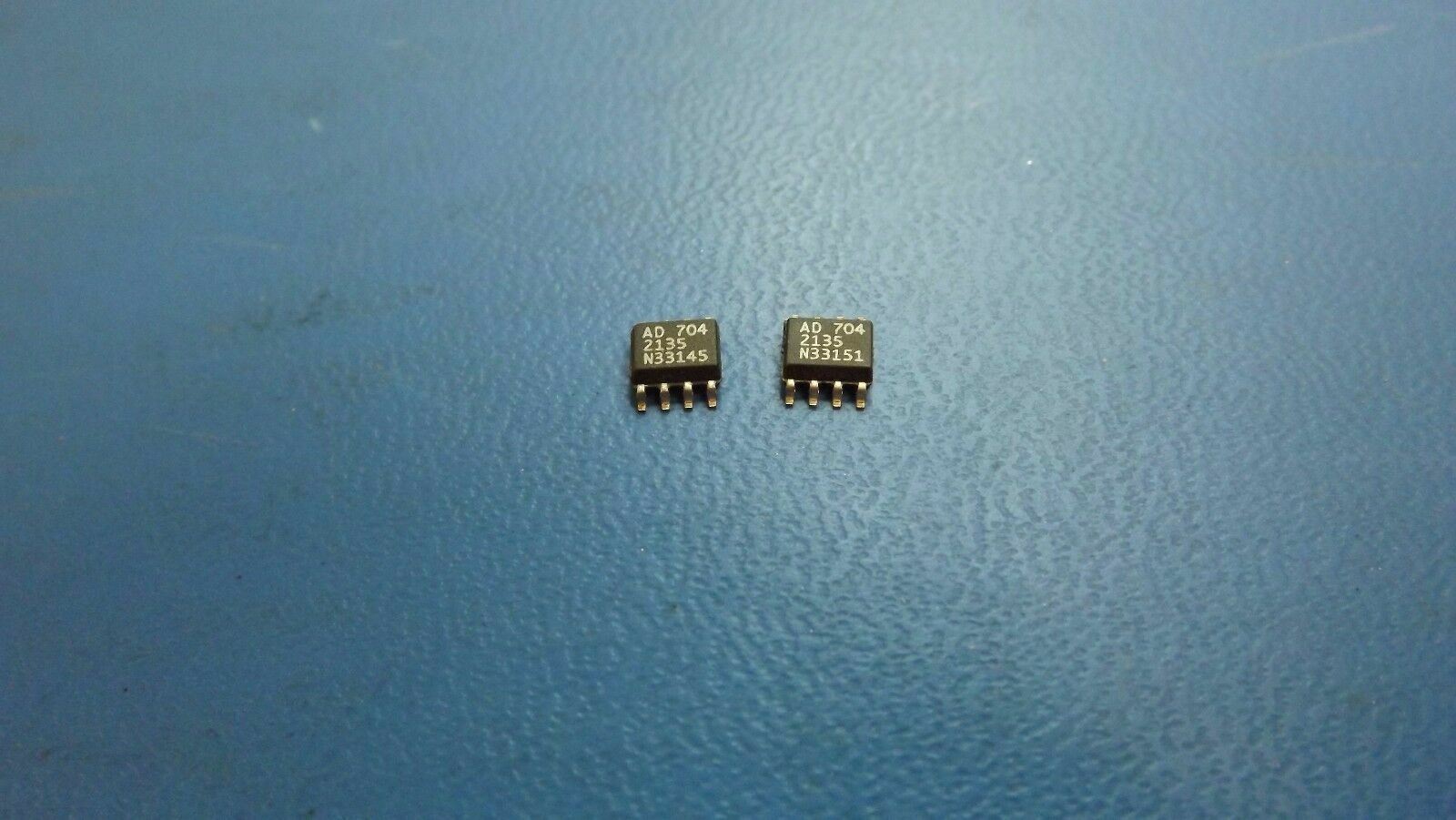

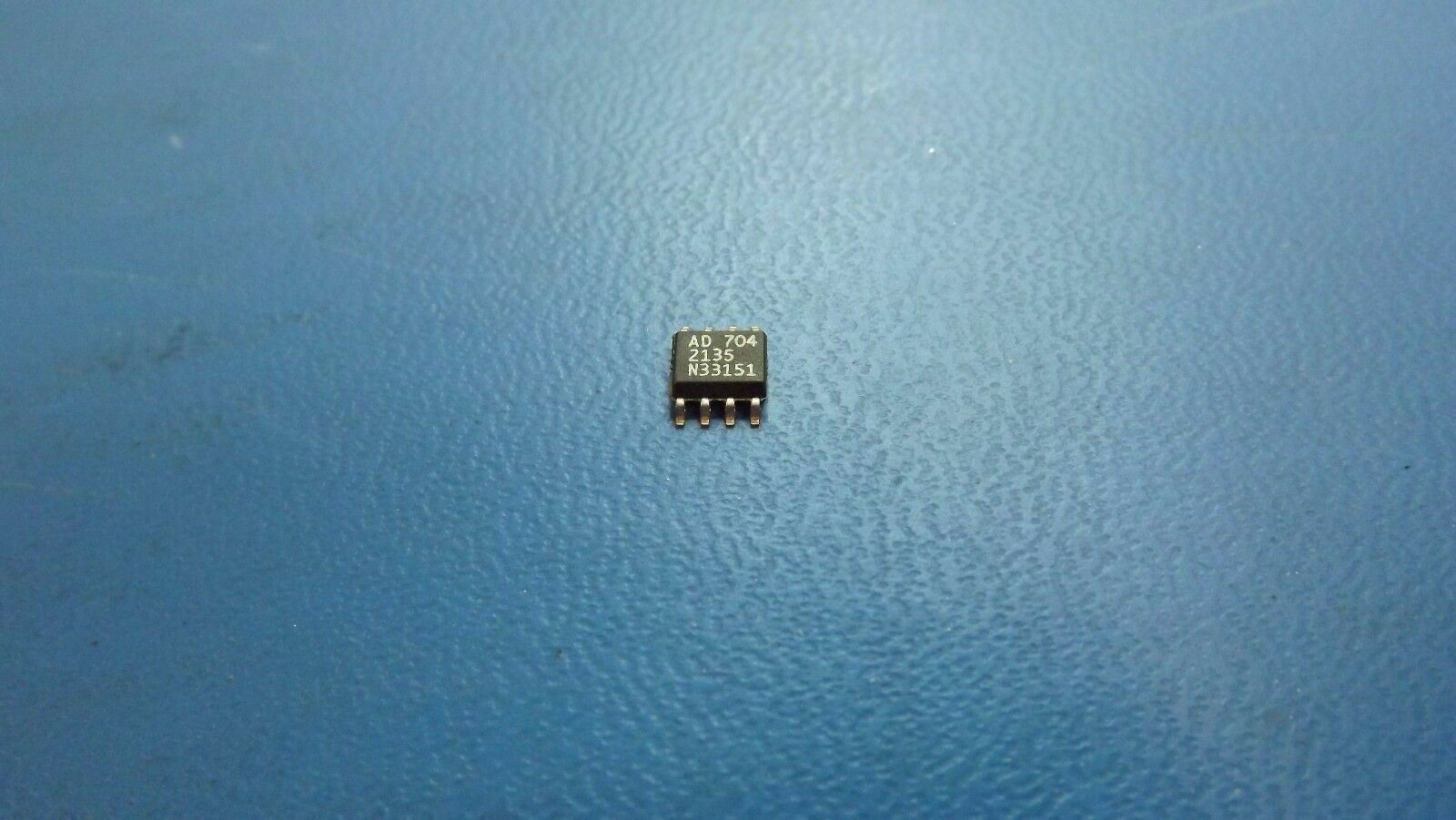

(5PCS) SSM2135S OP Amp Dual GP ±18V/36V 8-Pin SOIC
Tax included.
THIS LISTING IS FOR (5PCS) OF SSM2135S BY ANALOG DEVICES.
OP Amp Dual GP ±18V/36V 8-Pin SOIC
PART INFORMATION
SSM2135S PART DETAILS & PARAMETRIC
| EU RoHS | Not Compliant |
| Manufacturer Type | Audio Amplifier |
| Output Type | CMOS |
| Maximum Input Offset Current (uA) | 0.05@5V@-40C to 85C |
| Type | General Purpose Amplifier |
| Number of Channels per Chip | 2 |
| Minimum PSRR (dB) | 90 |
| Technology | BiCMOS |
| Rail to Rail | No |
| Power Supply Type | Single|Dual |
| Typical Slew Rate (V/us) | 0.9@5V |
| Maximum Single Supply Voltage (V) | 36 |
| Maximum Dual Supply Voltage (V) | ±18 |
| Shut Down Support | No |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Input Offset Voltage (mV) | 0.2(Typ)@5V |
| Maximum Input Bias Current (uA) | 0.75@5V@-40C to 85C |
| Typical Gain Bandwidth Product (MHz) | 3.5 |
| Minimum Single Supply Voltage (V) | 4 |
| Typical Single Supply Voltage (V) | 5|9|12|15|18|24|28 |
| Minimum Dual Supply Voltage (V) | ±2 |
| Typical Dual Supply Voltage (V) | ±3|±5|±9|±12|±15 |
| Minimum CMRR (dB) | 87 |
| Typical Voltage Gain (dB) | 126.02(Min) |
| Maximum Operating Temperature (°C) | 85 |
| Supplier Temperature Grade | Industrial |
| Packaging | Tube |
| Mounting | Surface Mount |
| Package Height (mm) | 1.5(Max) |
| Package Length (mm) | 5(Max) |
| Package Width (mm) | 4(Max) |
| PCB | 8 |
| Standard Package Name | SOIC |
| Supplier Package | SOIC N |
| Pin Count | 8 |
| Lead Shape | Gull-wing |
