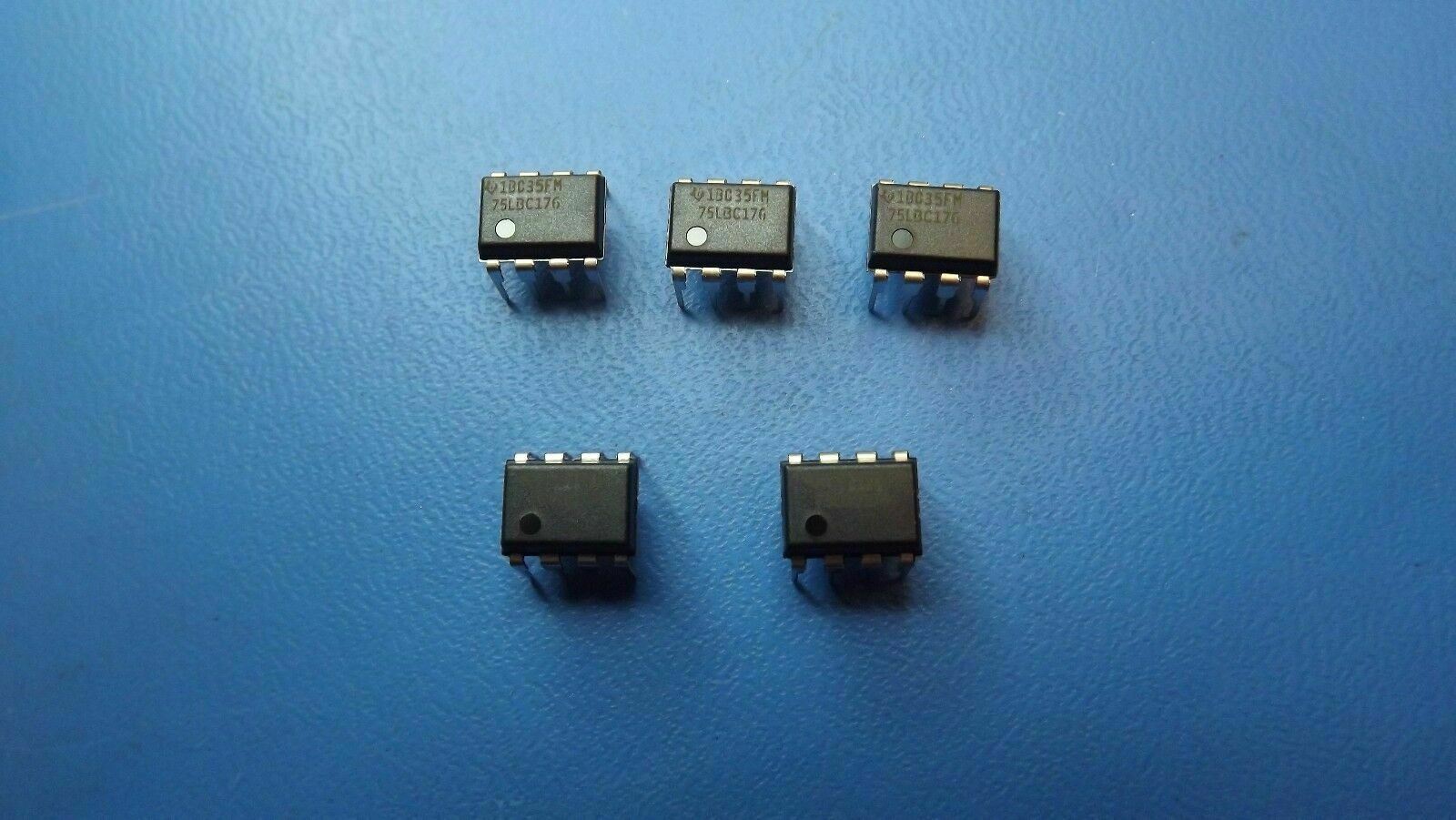

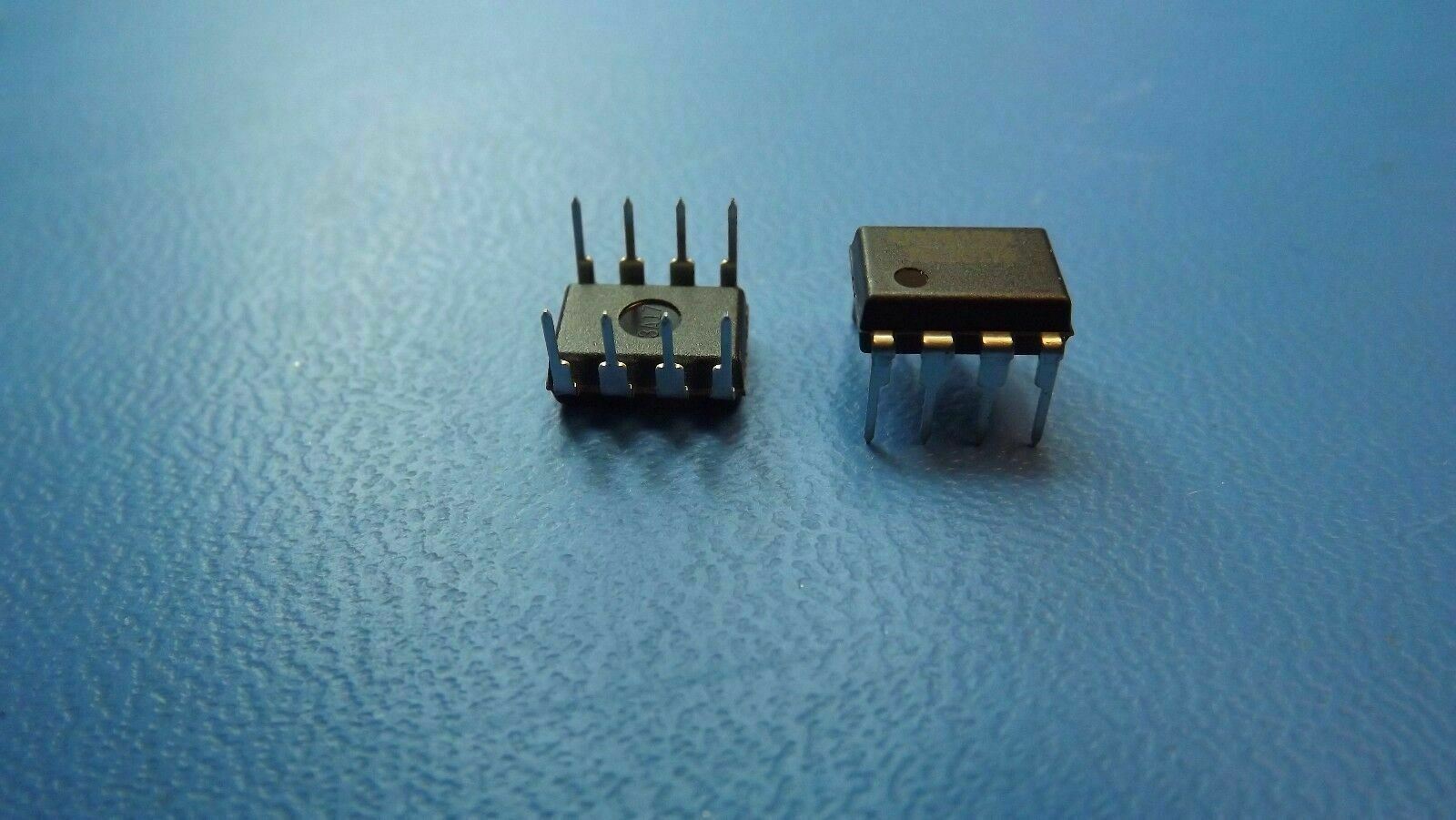

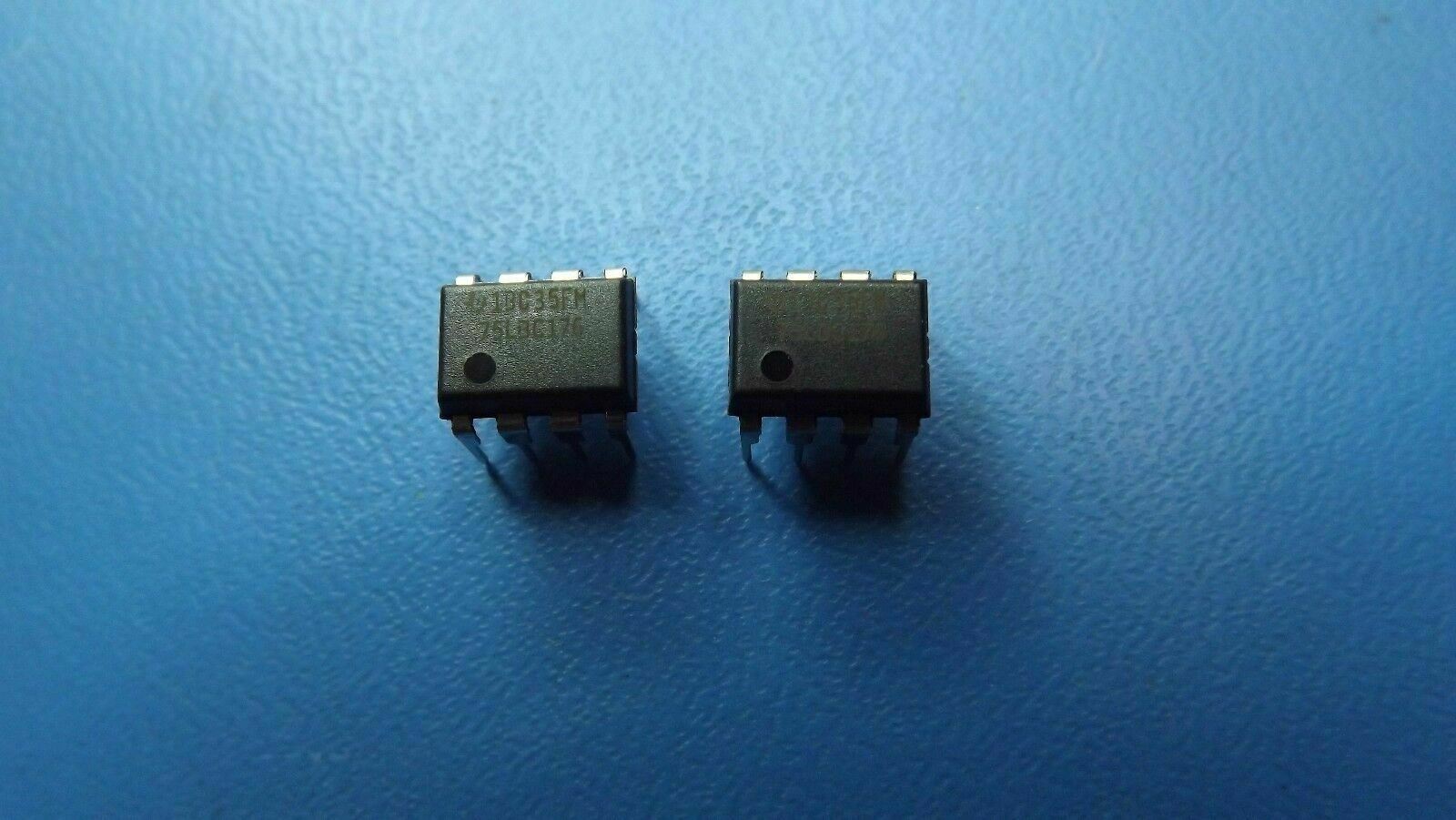

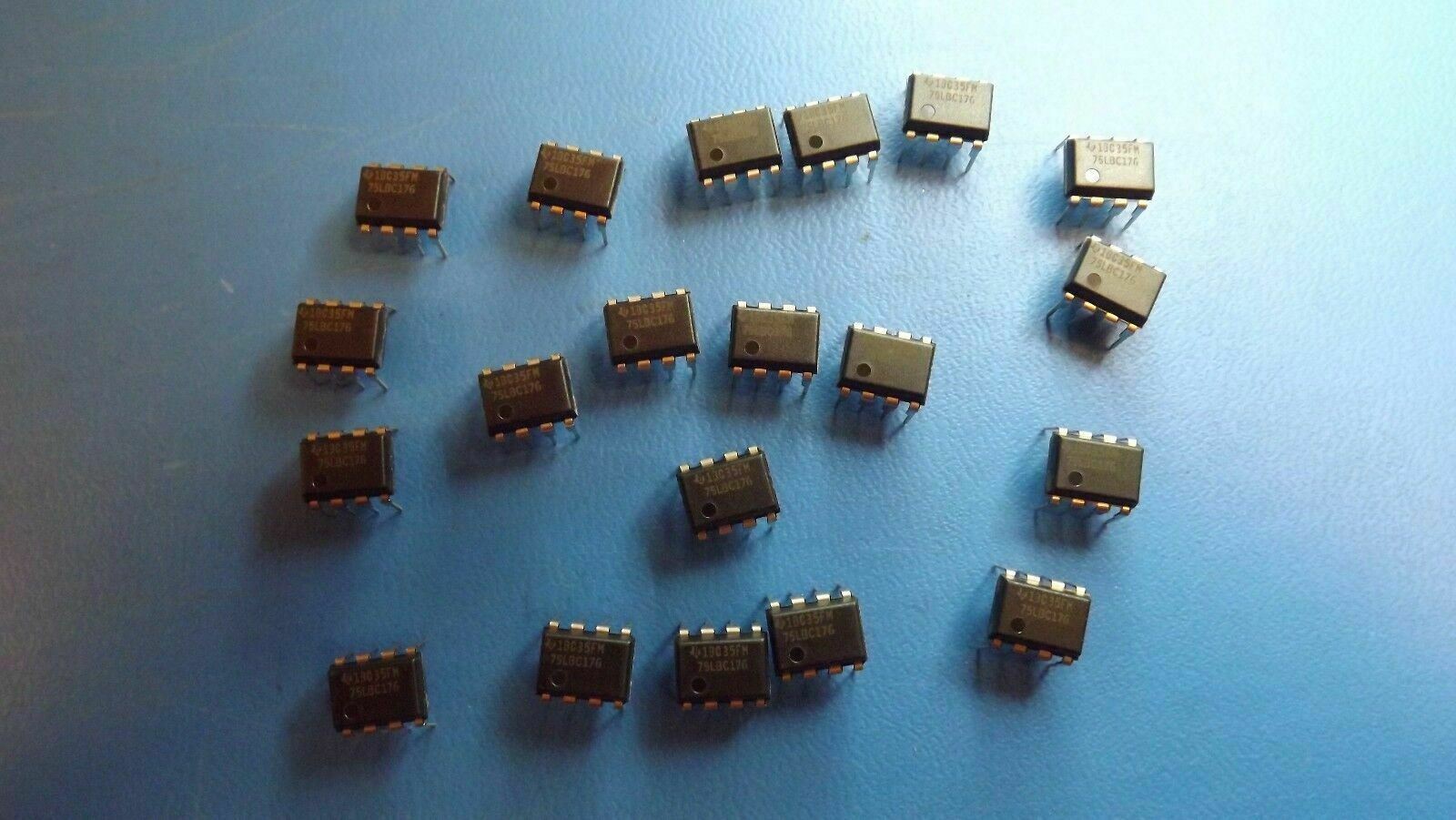

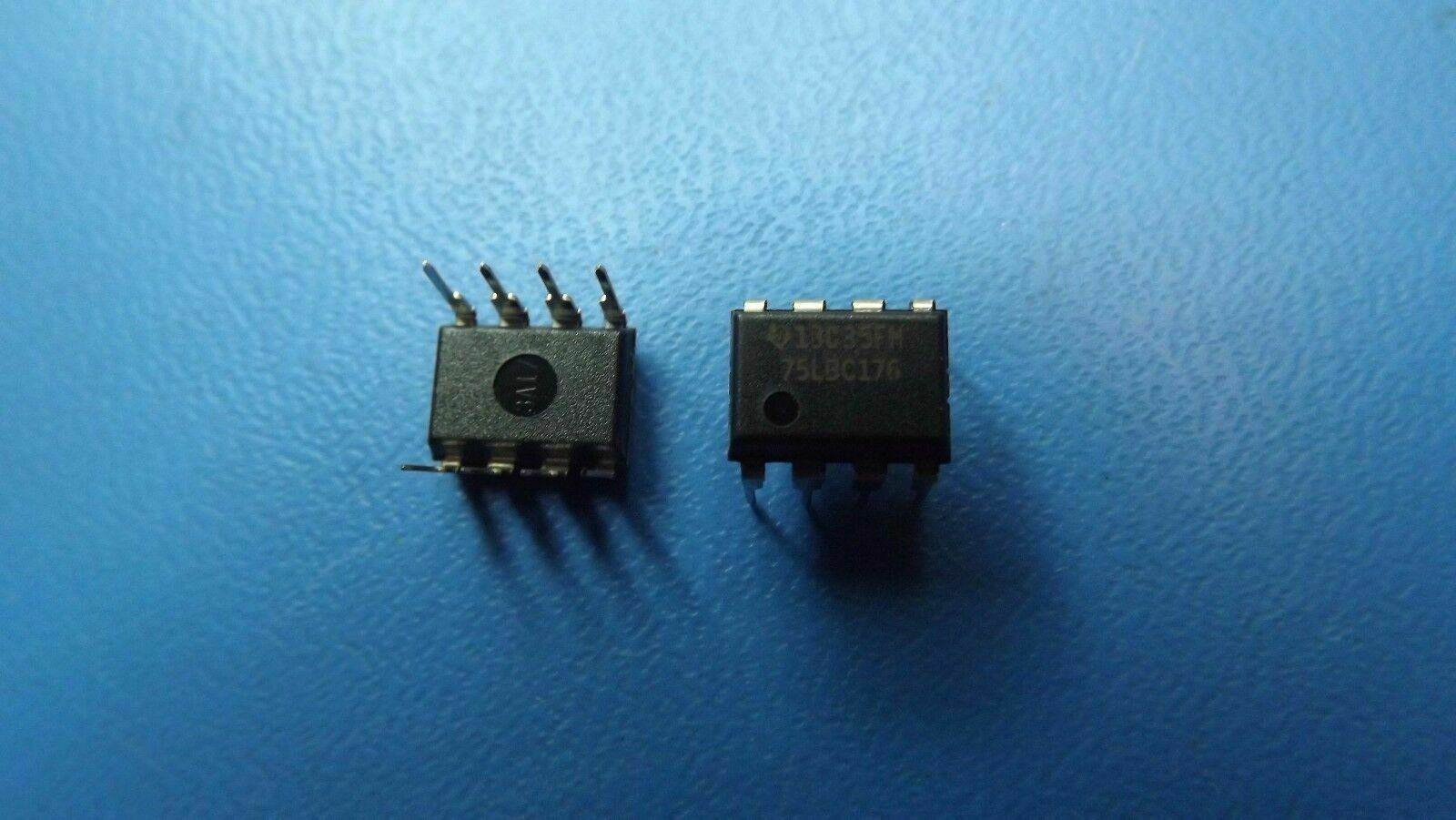

(5PCS) SN75LBC176P Single Transmitter/Receiver RS-485 8-Pin PDIP
Tax included.
THIS LISTING IS FOR (5PCS) OF SN75LBC176P BY TEXAS INSTRUMENTS
SPECIFICATIONS
| Mfr Package Description | ROHS COMPLIANT, PLASTIC, DIP-8 |
| REACH Compliant | Yes |
| EU RoHS Compliant | N/A |
| China RoHS Compliant | N/A |
| Status | Active |
| Interface IC Type | LINE TRANSCEIVER |
| Differential Output | YES |
| Driver Number of Bits | 1.0 |
| High Level Input Current-Max | 1.0E-4 Amp |
| Input Characteristics | DIFFERENTIAL SCHMITT TRIGGER |
| Interface Standard | EIA-485-A; TIA-485-A; ISO 8482 |
| JESD-30 Code | R-PDIP-T8 |
| JESD-609 Code | e4 |
| Moisture Sensitivity Level | NOT APPLICABLE |
| Number of Functions | 1 |
| Number of Terminals | 8 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 70.0 Cel |
| Out Swing-Min | 1.5 V |
| Output Characteristics | 3-STATE |
| Output Low Current-Max | 0.008 Amp |
| Output Polarity | COMPLEMENTARY |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | DIP |
| Package Equivalence Code | DIP8,.3 |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Power Supplies (V) | 5 |
| Qualification Status | Not Qualified |
| Receive Delay-Max | 33.0 ns |
| Receiver Number of Bits | 1.0 |
| Seated Height-Max | 5.08 mm |
| Sub Category | Line Driver or Receivers |
| Supply Current-Max | 3.9 mA |
| Supply Voltage-Nom | 5.0 V |
| Supply Voltage-Min | 4.75 V |
| Supply Voltage-Max | 5.25 V |
| Surface Mount | NO |
| Technology | BICMOS |
| Temperature Grade | COMMERCIAL |
| Terminal Finish | Nickel/Palladium/Gold (Ni/Pd/Au) |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Transmit Delay-Max | 25.0 ns |
| Length | 9.81 mm |
| Width | 7.62 mm |
| Additional Feature | COMMON I/O: TRISTATABLE RECEIVER; 1 RECEIVER ACTIVE UNDER SHUTDOWN |
