(5PCS) PI49FCT3807BQ Clock Fanout Buffer 10-OUT 20-Pin QSOP
Tax included.

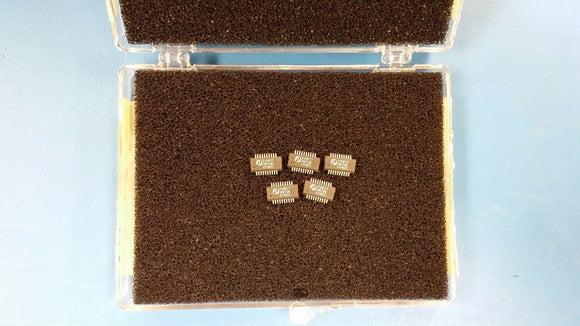

THIS LISTING IS FOR (5PCS) OF PI49FCT3807BQ BY PERICOM
SPECIFICATIONS
Mfr Package Description | 0.150 INCH, QSOP-20 |
REACH Compliant | No |
Status | Discontinued |
Logic IC Type | LOW SKEW CLOCK DRIVER |
Sub Category | Clock Drivers |
Family | FCT |
fmax-Min | 110 MHz |
Input Conditioning | SCHMITT TRIGGER |
JESD-30 Code | R-PDSO-G20 |
JESD-609 Code | e0 |
Load Capacitance (CL) | 50 pF |
Max I(ol) | 0.0240 Amp |
Moisture Sensitivity Level | 1 |
Number of Functions | 1 |
Number of Inverted Outputs | 0.0 |
Number of Terminals | 20 |
Number of True Outputs | 10 |
Operating Temperature-Min | -40 Cel |
Operating Temperature-Max | 85 Cel |
Package Body Material | PLASTIC/EPOXY |
Package Code | SSOP |
Package Equivalence Code | SSOP20,.25 |
Package Shape | RECTANGULAR |
Package Style | SMALL OUTLINE, SHRINK PITCH |
Peak Reflow Temperature (Cel) | 240 |
Power Supplies (V) | 3.3 |
Prop. Delay@Nom-Sup | 3.8 ns |
Propagation Delay (tpd) | 3.8 ns |
Qualification Status | Not Qualified |
Same Edge Skew-Max (tskwd) | 0.3500 ns |
Seated Height-Max | 1.75 mm |
Supply Voltage-Nom (Vsup) | 3.3 |
Supply Voltage-Min (Vsup) | 3 V |
Supply Voltage-Max (Vsup) | 3.6 V |
Surface Mount | YES |
Technology | CMOS |
Temperature Grade | INDUSTRIAL |
Terminal Finish | Tin/Lead (Sn/Pb) |
Terminal Form | GULL WING |
Terminal Pitch | 0.6350 mm |
Terminal Position | DUAL |
Time@Peak Reflow Temperature-Max (s) | 30 |
Length | 8.65 mm |
Width | 3.91 mm |
