(5PCS) EZ1582CM REG LINEAR POS ADJ 3A TO263-5
Tax included.

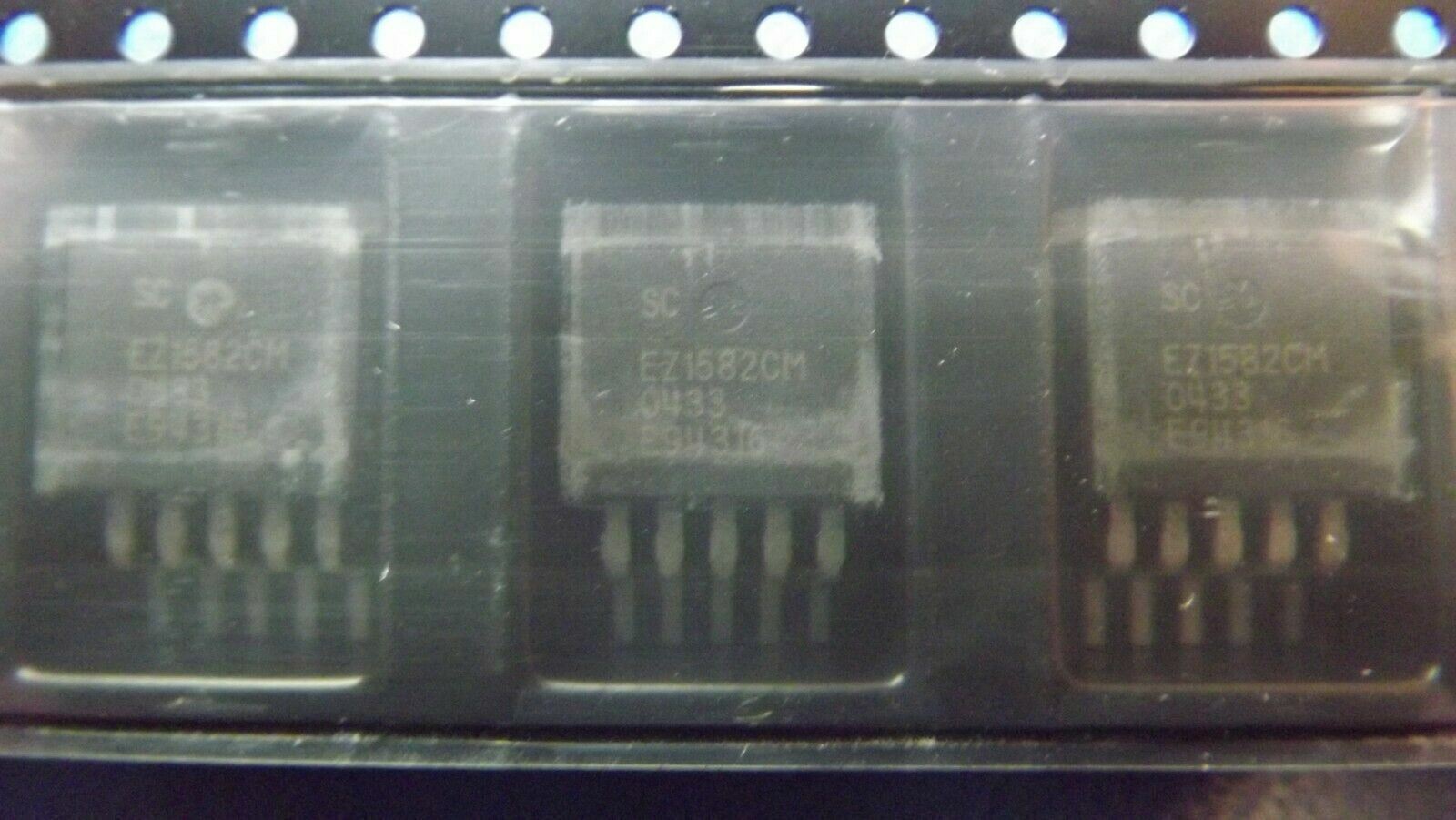

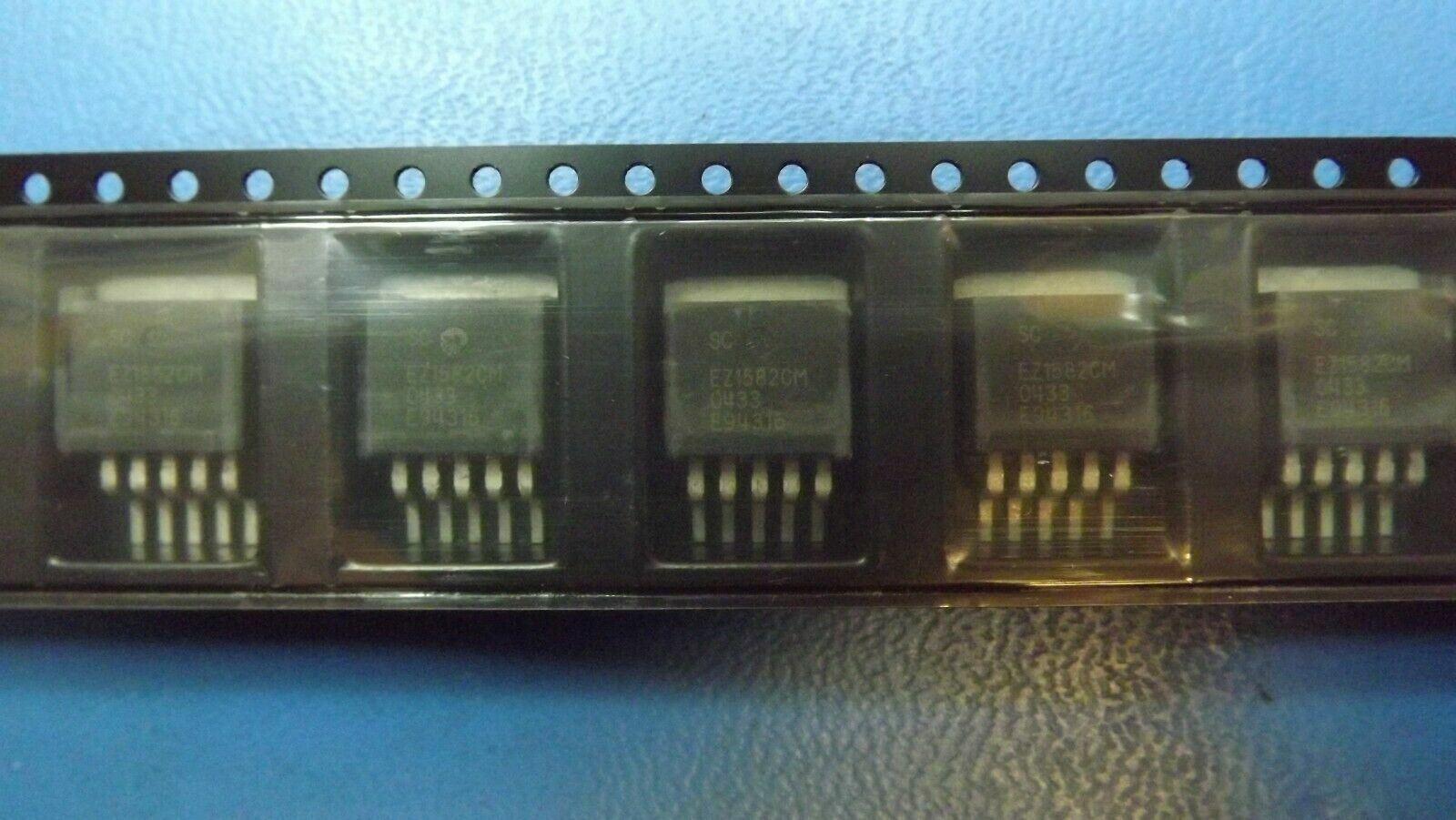

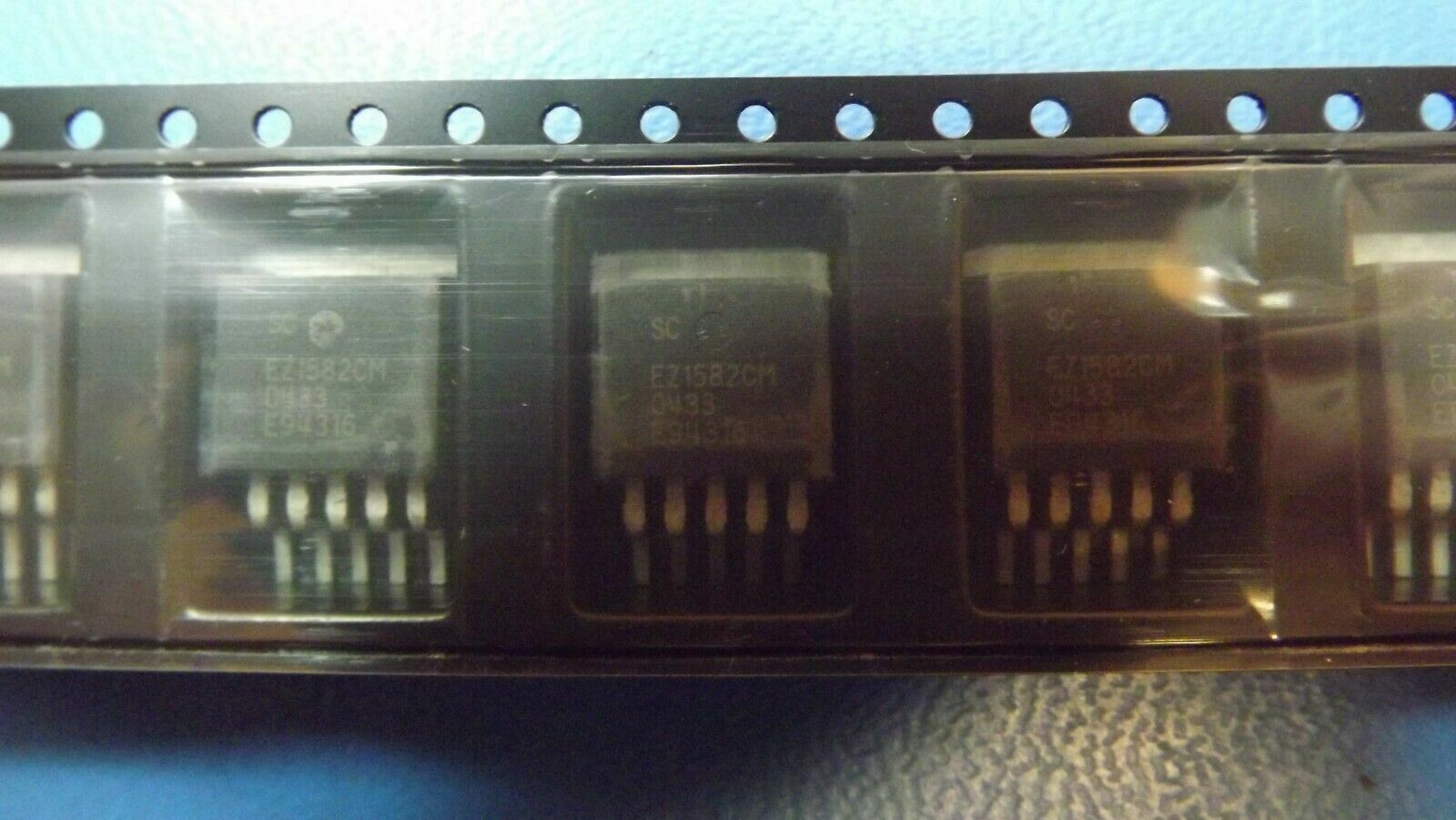

THIS LISTING IS FOR (5PCS) OF EZ1582CM BY SEMTECH
SPECIFICATIONS
| Mfr Package Description | PLASTIC, TO-263, 5 PIN |
| Status | Active-Unconfirmed |
| Regulator Type | ADJUSTABLE POSITIVE SINGLE OUTPUT LDO REGULATOR |
| Adjustability | ADJUSTABLE |
| Dropout Voltage1-Nom | 0.5 V |
| Dropout Voltage1-Max | 0.6 V |
| Input-Output Voltage Differential-Min | 2.5 V |
| Input-Output Voltage Differential-Max | 12.0 V |
| JESD-30 Code | R-PSSO-G5 |
| JESD-609 Code | e0 |
| Line Regulation-Max (%/V) | 0.064 |
| Load Regulation-Max(%) | 0.4 % |
| Number of Functions | 1 |
| Number of Outputs | 1.0 |
| Number of Terminals | 5 |
| Operating Temperature, TJ-Min | 0.0 Cel |
| Operating Temperature, TJ-Max | 125.0 Cel |
| Output Current1-Max | 3.0 A |
| Output Voltage1-Min | 1.3 V |
| Output Voltage1-Max | 5.7 V |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | TO-263 |
| Package Equivalence Code | SMSIP5H,.6,67TB |
| Package Shape | RECTANGULAR |
| Package Style | SMALL OUTLINE |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Qualification Status | Not Qualified |
| Seated Height-Max | 4.826 mm |
| Sub Category | Other Regulators |
| Surface Mount | YES |
| Technology | BIPOLAR |
| Terminal Finish | TIN LEAD |
| Terminal Form | GULL WING |
| Terminal Pitch | 1.7 mm |
| Terminal Position | SINGLE |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Length | 9.97 mm |
| Width | 8.955 mm |
