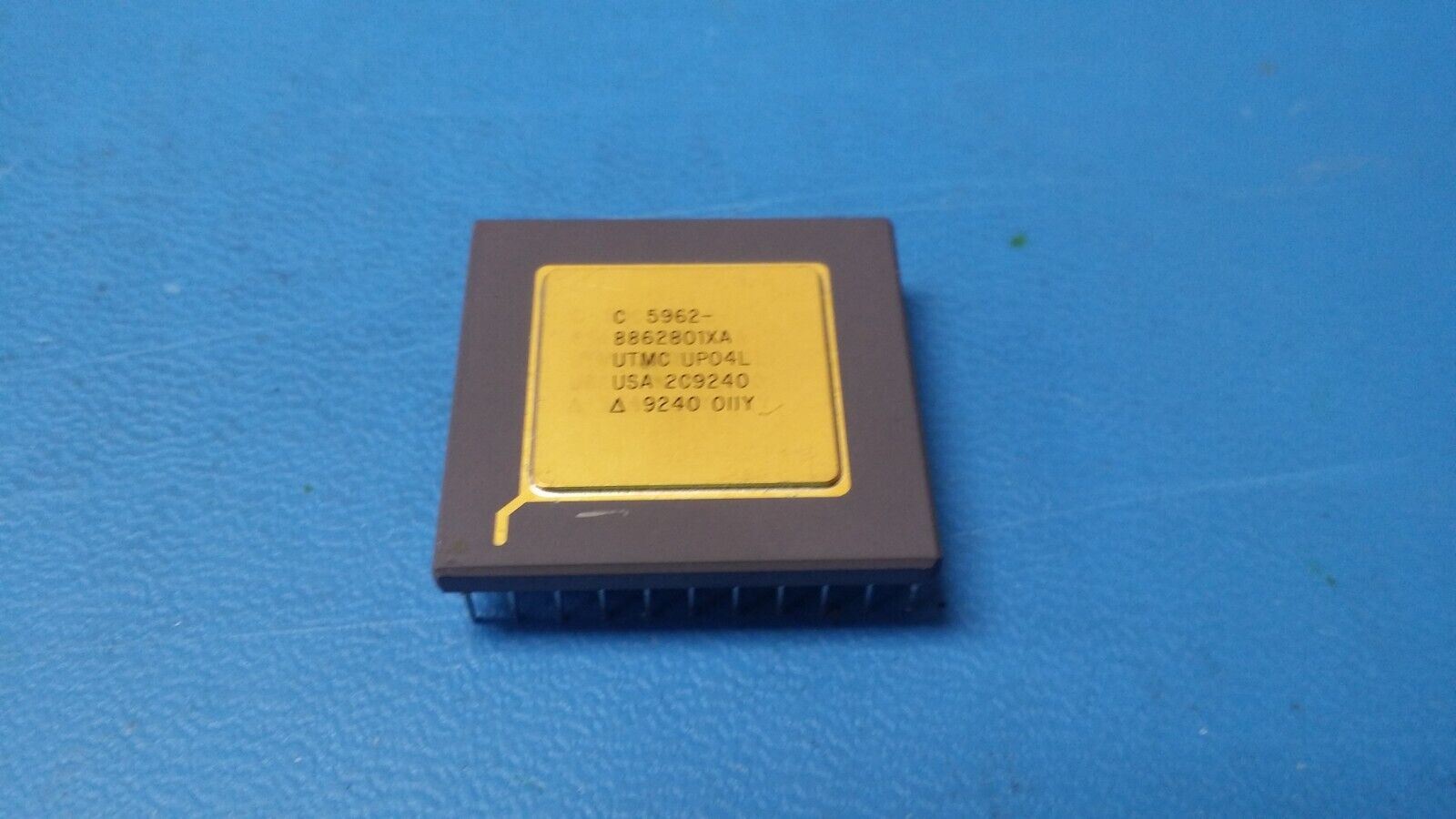

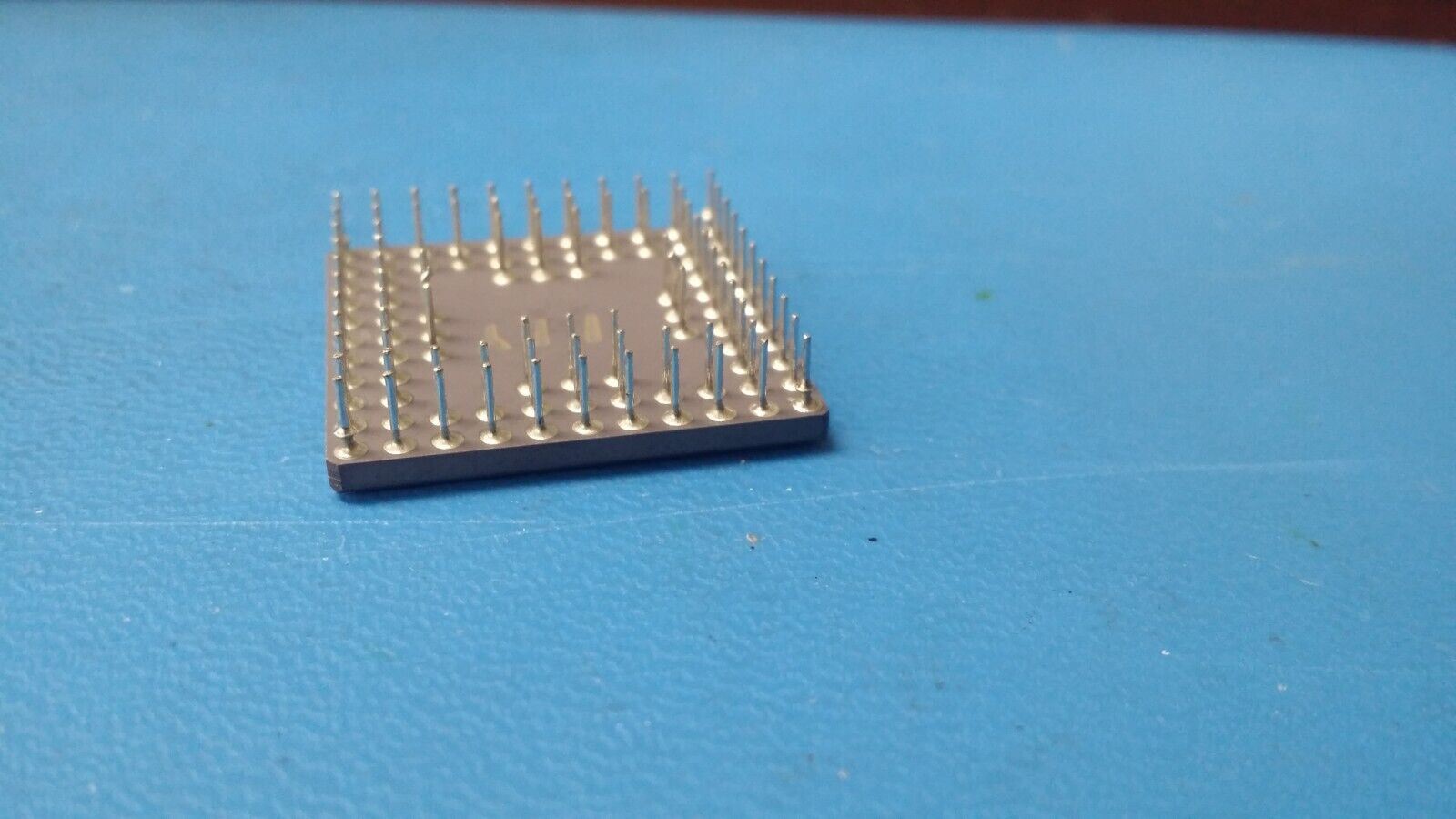

5962-8862801XA Mil-Std-1553 Controller, 2 Channel(s), 0.125MBps, CMOS, CPGA84
Tax included.
THIS IS FOR (1 PC) OF 5962-8862801XA BY (UTMC) United Technologies Microelectronics Center(Aeroflex)
Mil-Std-1553 Controller, 2 Channel(s), 0.125MBps, CMOS, CPGA84
Mfr Package Description CERAMIC, PGA-84
Status Discontinued
Address Bus Width 16.0
Boundary Scan NO
Clock Frequency-Max 12.0 MHz
Communication Protocol MIL STD 1553B
Data Encoding/Decoding Method BIPH-LEVEL(MANCHESTER)
Data Transfer Rate-Max 0.125 MBps
External Data Bus Width 16.0
JESD-30 Code S-CPGA-P84
JESD-609 Code e0
Low Power Mode NO
Number of Serial I/Os 2.0
Number of Terminals 84
Operating Temperature-Min -55.0 Cel
Operating Temperature-Max 125.0 Cel
Package Body Material CERAMIC, METAL-SEALED COFIRED
Package Code PGA
Package Shape SQUARE
Package Style GRID ARRAY
Qualification Status Not Qualified
Screening Level MIL-STD-883
Seated Height-Max 4.826 mm
Supply Voltage-Nom 5.0 V
Supply Voltage-Min 4.5 V
Supply Voltage-Max 5.5 V
Surface Mount NO
Technology CMOS
Temperature Grade MILITARY
Terminal Finish TIN LEAD
Terminal Form PIN/PEG
Terminal Pitch 2.54 mm
Terminal Position PERPENDICULAR
Length 27.94 mm
Width 27.94 mm
