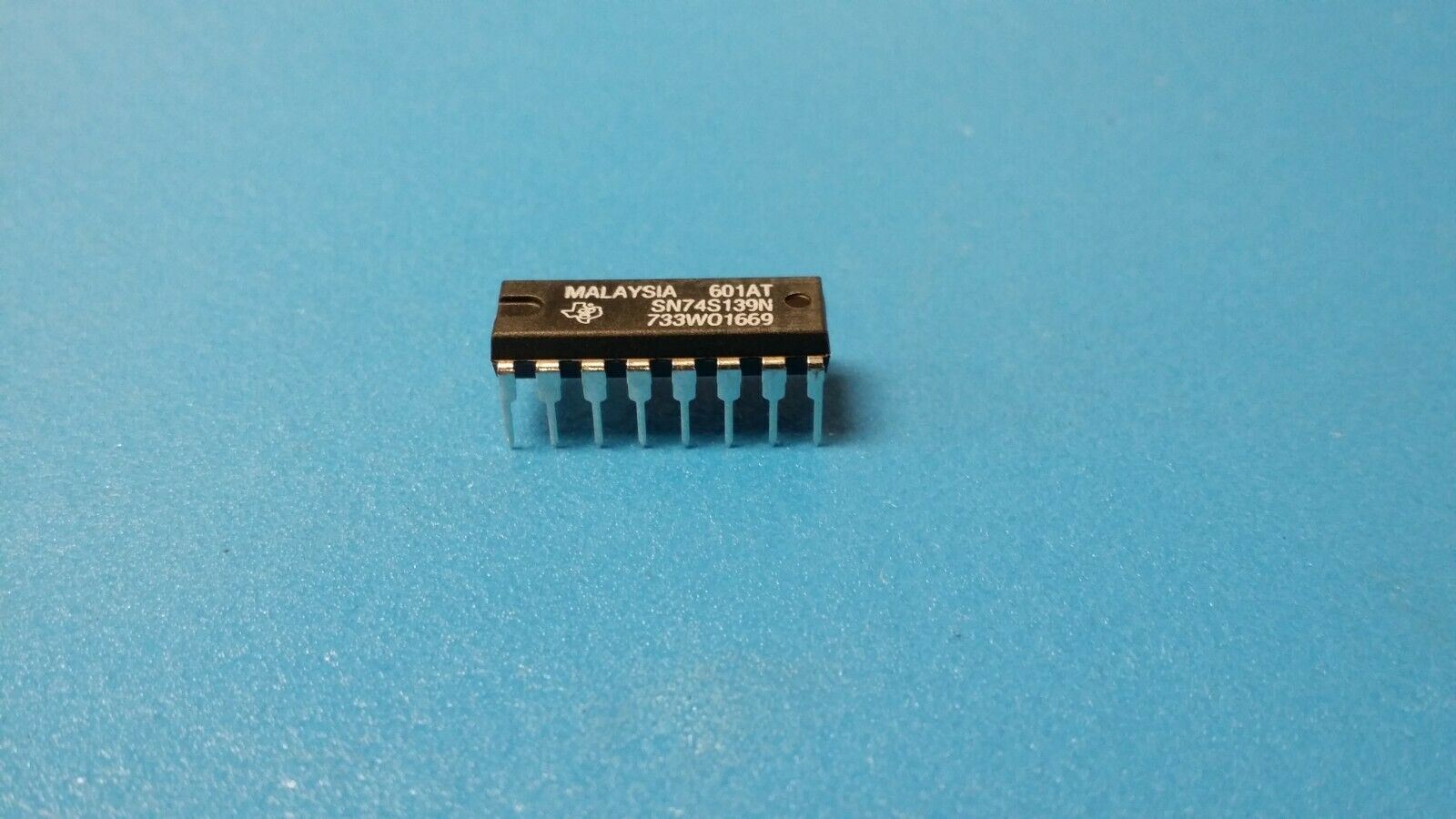

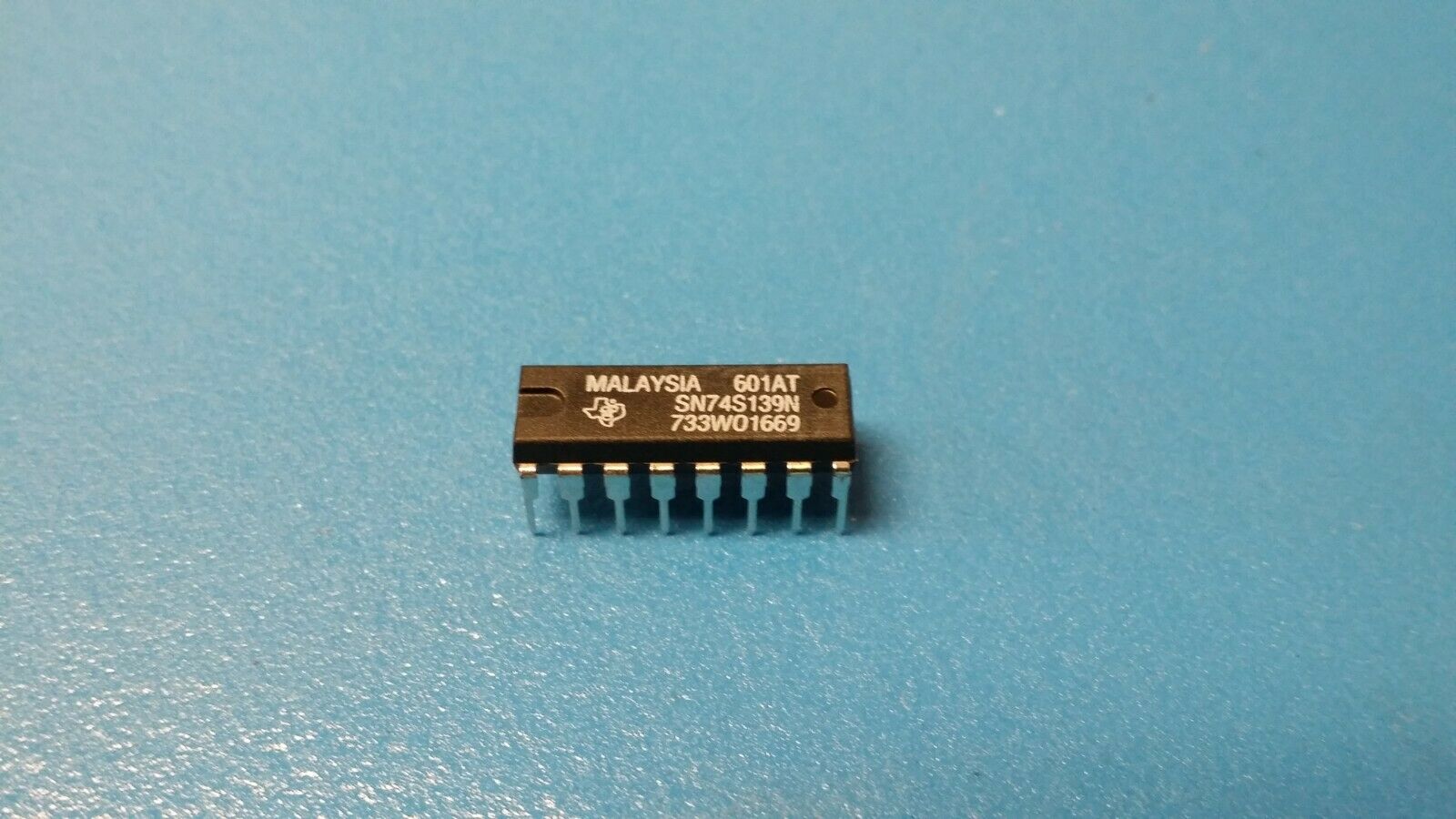

(5 PCS) SN74S139N TI Dual 2-line to 4-line decoders / demultiplexers PDIP16
Tax included.
THIS LISTING IS FOR (5 PCS) OF SN74S139N BY TI
Dual 2-line to 4-line decoders / demultiplexers PDIP16
Part #: SN74S139N
Part Category: Logic ICs
Manufacturer: Texas Instruments High-Performance Analog
Description: Decoder/Driver, S Series, Inverted Output, TTL, PDIP16
Status Discontinued
Logic IC Type OTHER DECODER/DRIVER
Sub Category Decoder/Drivers
Family S
JESD-30 Code R-PDIP-T16
Load Capacitance (CL) 15.0 pF
Number of Functions 2
Number of Terminals 16
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Polarity INVERTED
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Peak Reflow Temperature (Cel) NOT SPECIFIED
Power Supply Current-Max (ICC) 90.0 mA
Propagation Delay (tpd) 12.0 ns
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.75 V
Supply Voltage-Max (Vsup) 5.25 V
Surface Mount NO
Technology TTL
Temperature Grade COMMERCIAL
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Length 19.305 mm
Width 7.62 mm
