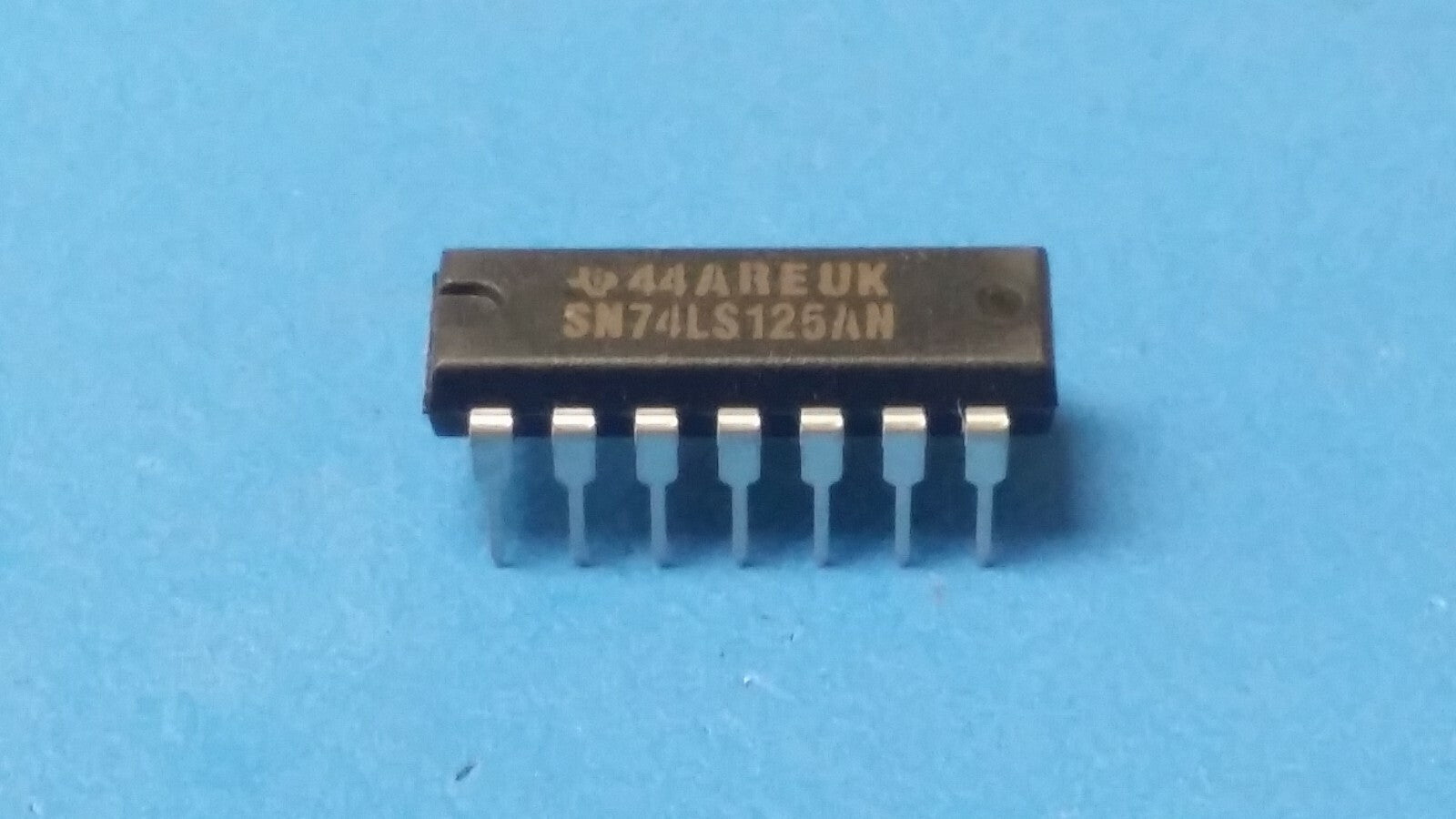

(5 PCS) SN74LS125AN TI IC BUS BUFF TRI-ST QD 14DIP
Tax included.
THIS LISTING IS FOR (5 PCS) OF SN74LS125AN BY TI
IC BUS BUFF TRI-ST QD 14DIP

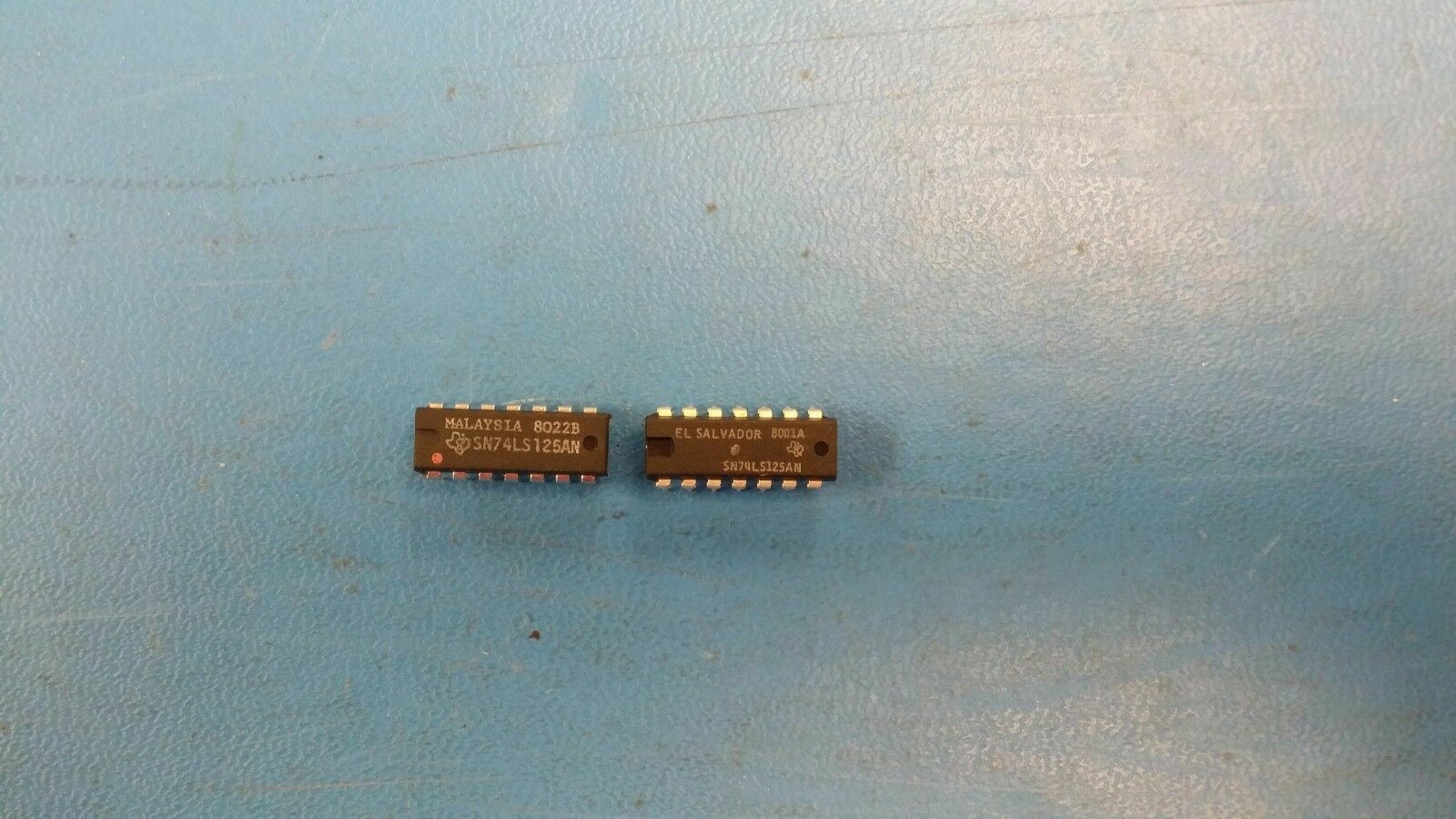

MIXED DATE CODES PARTS WERE TESTED FROM OEM, AND MARKED WITH TEST DOTS
Manufacturer: Texas Instruments
Product Category: Buffers & Line Drivers
RoHS: N
Number of Input Lines: 4 Input
Number of Output Lines: 4 Output
Polarity: Non-Inverting
High Level Output Current: - 2.6 mA
Low Level Output Current: 24 mA
Supply Voltage - Max: 5.25 V
Supply Voltage - Min: 4.75 V
Operating Supply Current: 62 uA
Minimum Operating Temperature: 0 C
Maximum Operating Temperature: + 70 C
Mounting Style: SMD/SMT
Package / Case: PDIP-14
Packaging: Tube
Brand: Texas Instruments
Function: Buffer/Line Driver
Height: 3.3 mm
Input Signal Type: Single-Ended
Length: 19.05 mm
Logic Family: LS
Logic Type: Bipolar
Number of Channels: 4
Operating Supply Voltage: 4.75 V to 5.25 V
Operating Temperature Range: 0 C to + 70 C
Output Type: 3-State
Product Type: Buffers & Line Drivers
Propagation Delay Time: 18 ns at 5 V
Series: SN74LS125A
25
Subcategory: Logic ICs
Technology: Bipolar
Width: 6.35 mm
Unit Weight: 0.032805 oz
