(5 PCS) SN74ALS193N TI Counter IC Element Bit PDIP16
Tax included.

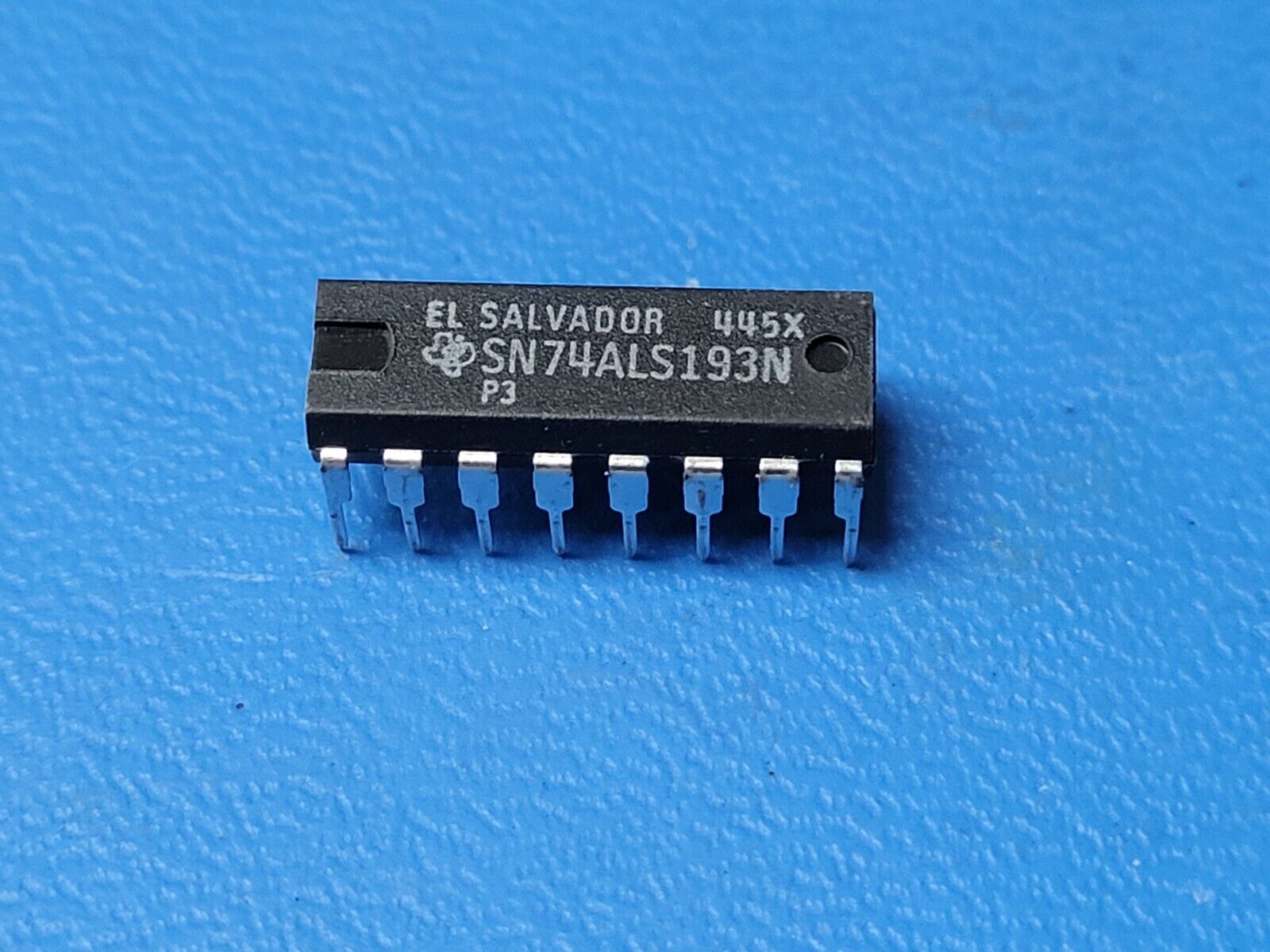

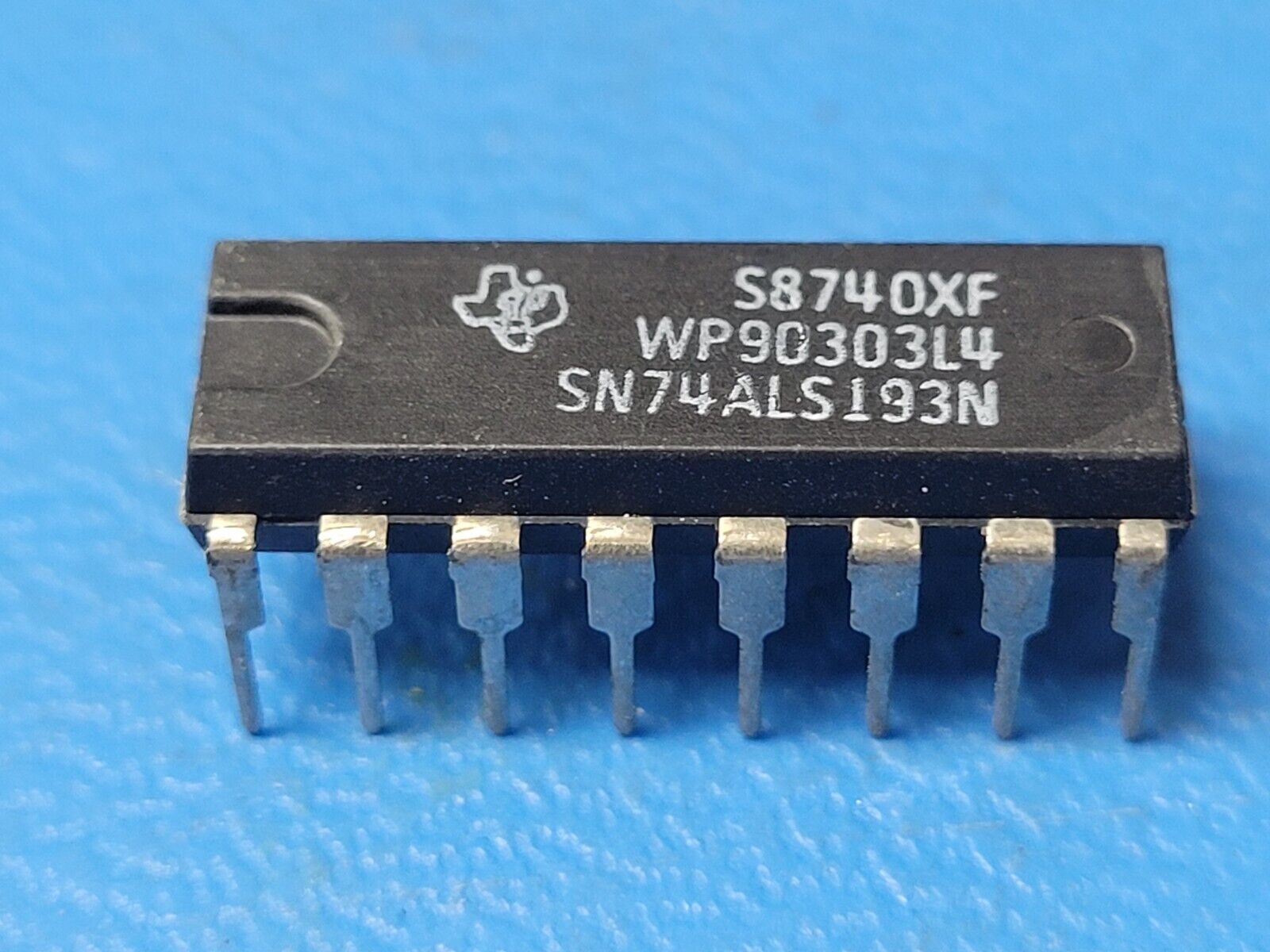

THIS IS FOR (5 PCS) OF SN74ALS193N BY TI
Counter IC Element Bit PDIP16
Part #: SN74ALS193N
Part Category: Logic ICs
Manufacturer: Texas Instruments High-Performance Analog
Description: Binary Counter, ALS Series, Synchronous, Positive Edge Triggered, 4-Bit, Bidirectional, TTL, PDIP16
Status Discontinued
Logic IC Type BINARY COUNTER
Sub Category Counters
Count Direction BIDIRECTIONAL
Family ALS
fmax-Min 30.0 MHz
JESD-30 Code R-PDIP-T16
Load Capacitance (CL) 50.0 pF
Load/Preset Input YES
Max Frequency@Nom-Sup 3.0E7 Hz
Max I(ol) 0.008 Amp
Mode of Operation SYNCHRONOUS
Number of Bits 4
Number of Functions 1
Number of Terminals 16
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Peak Reflow Temperature (Cel) NOT SPECIFIED
Power Supply Current-Max (ICC) 22.0 mA
Propagation Delay (tpd) 17.0 ns
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.5 V
Supply Voltage-Max (Vsup) 5.5 V
Surface Mount NO
Technology TTL
Temperature Grade COMMERCIAL
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Trigger Type POSITIVE EDGE
Length 19.305 mm
Width 7.62 mm
Additional Feature TCO UP AND TCO DOWN OUTPUTS; SEPARATE UP/DOWN CLOCK
