(5 PCS) PI74FCT162H245ATA Bus Transceiver 2-Func 8-Bit True Output CMOS TSSOP-48
Tax included.

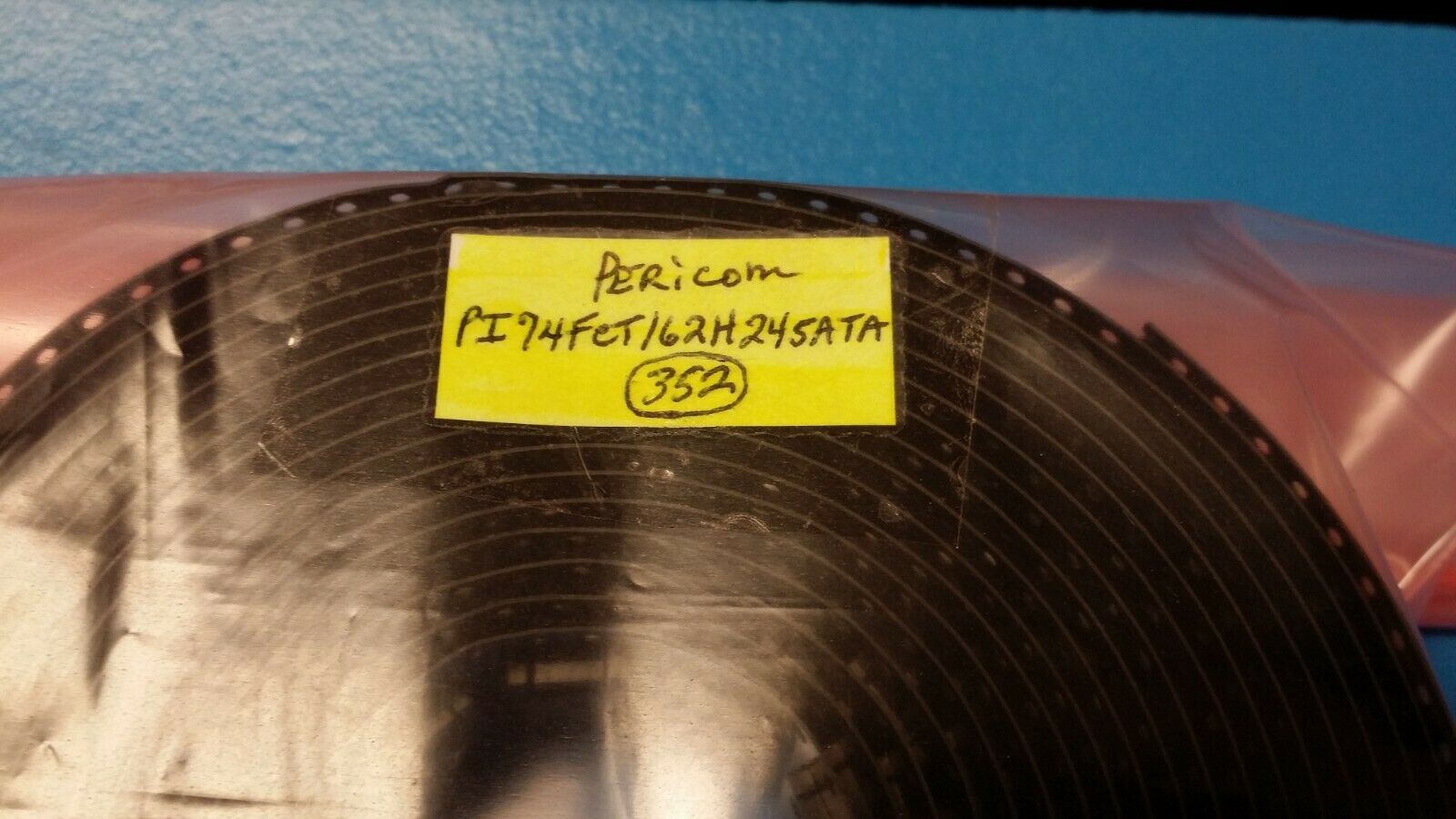

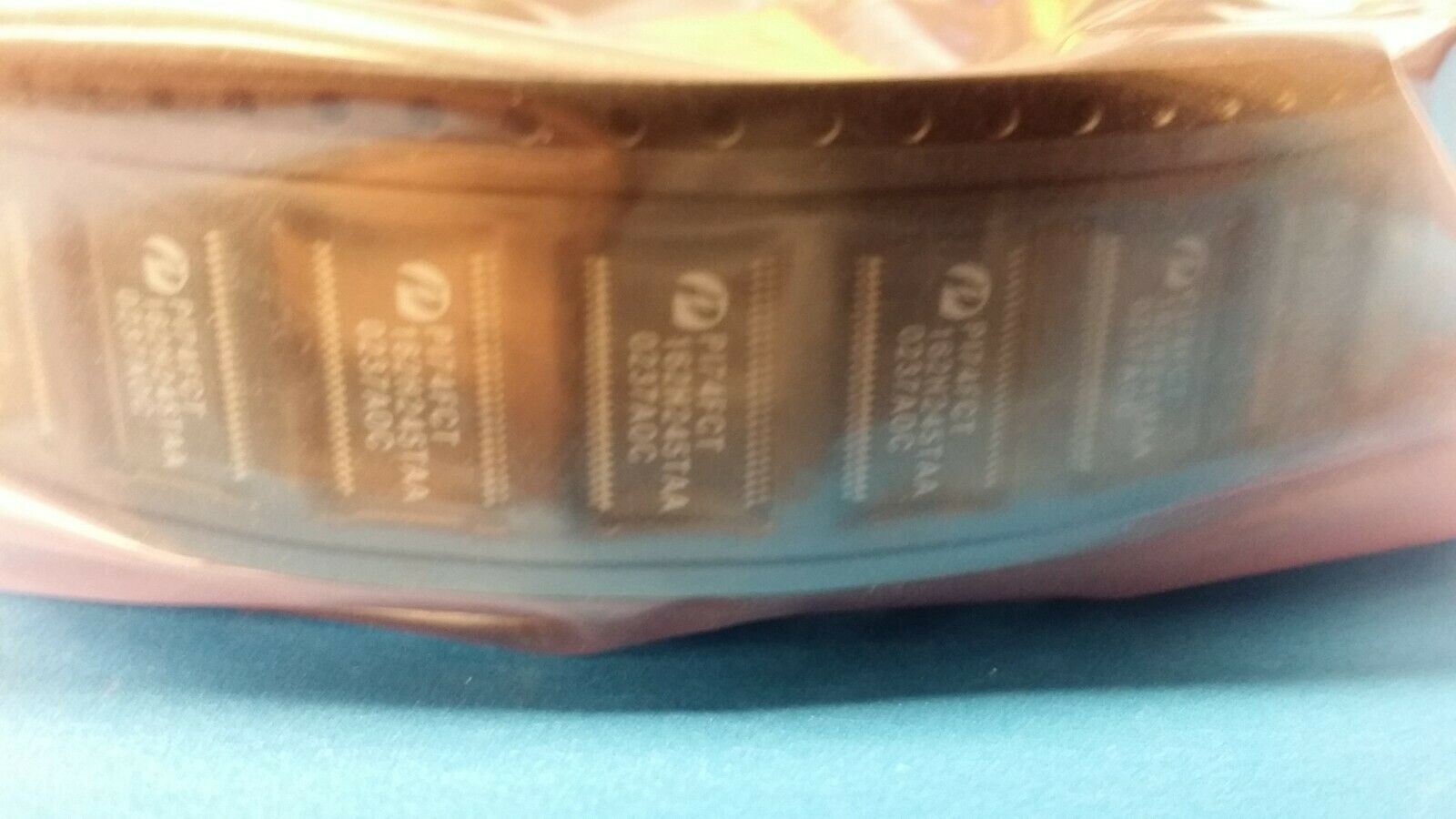

THIS IS FOR (5 PCS) OF PI74FCT162H245ATA BY PERICOM
Bus Transceiver 2-Func 8-Bit True Output CMOS TSSOP-48
Part #: PI74FCT162H245ATA
Part Category: Logic ICs
Manufacturer: Pericom Semiconductor Corp.
Description: Bus Transceiver, FCT Series, 2-Func, 8-Bit, True Output, CMOS, PDSO48
Mfr Package Description 0.240 INCH, PLASTIC, TSSOP-48
Status Discontinued
Logic IC Type BUS TRANSCEIVER
Sub Category Bus Driver/Transceivers
Control Type COMMON CONTROL
Count Direction BIDIRECTIONAL
Family FCT
JESD-30 Code R-PDSO-G48
JESD-609 Code e0
Load Capacitance (CL) 50.0 pF
Max I(ol) 0.024 Amp
Number of Bits 8
Number of Functions 2
Number of Ports 2
Number of Terminals 48
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Output Characteristics 3-STATE WITH SERIES RESISTOR
Output Polarity TRUE
Package Body Material PLASTIC/EPOXY
Package Code TSSOP
Package Equivalence Code TSSOP48,.3,20
Package Shape RECTANGULAR
Package Style SMALL OUTLINE, THIN PROFILE, SHRINK PITCH
Peak Reflow Temperature (Cel) NOT SPECIFIED
Prop. Delay@Nom-Sup 4.6 ns
Propagation Delay (tpd) 4.6 ns
Qualification Status Not Qualified
Seated Height-Max 1.2 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.5 V
Supply Voltage-Max (Vsup) 5.5 V
Surface Mount YES
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form GULL WING
Terminal Pitch 0.5 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Translation N/A
Length 12.5 mm
Width 6.1 mm
Additional Feature WITH DIRECTION CONTROL; BUS HOLD I/P'S
