(5 PCS) PALCE16V8H-25SC/4 AMD EE PLD 25ns PAL-Type CMOS SOIC20
Tax included.

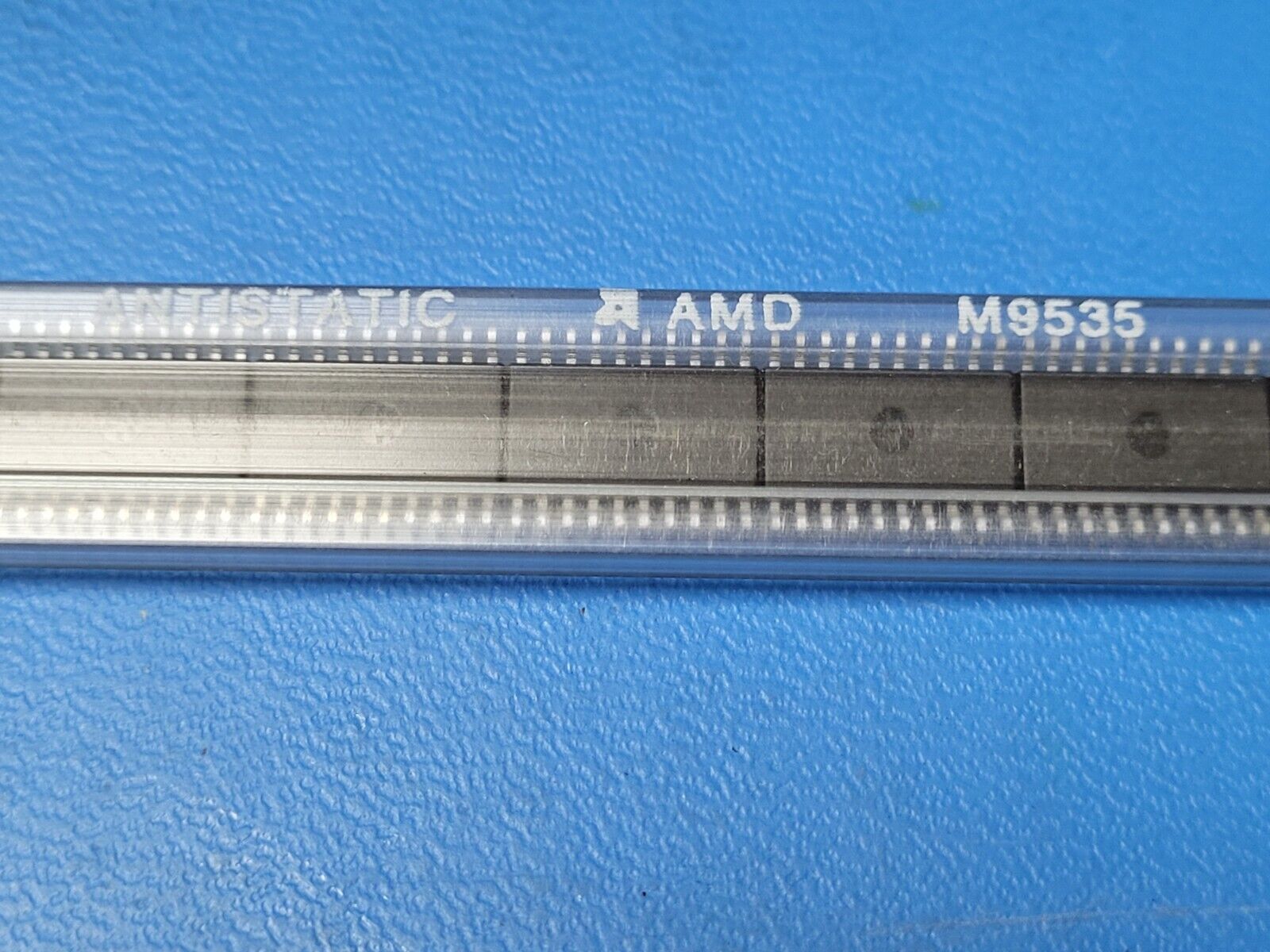

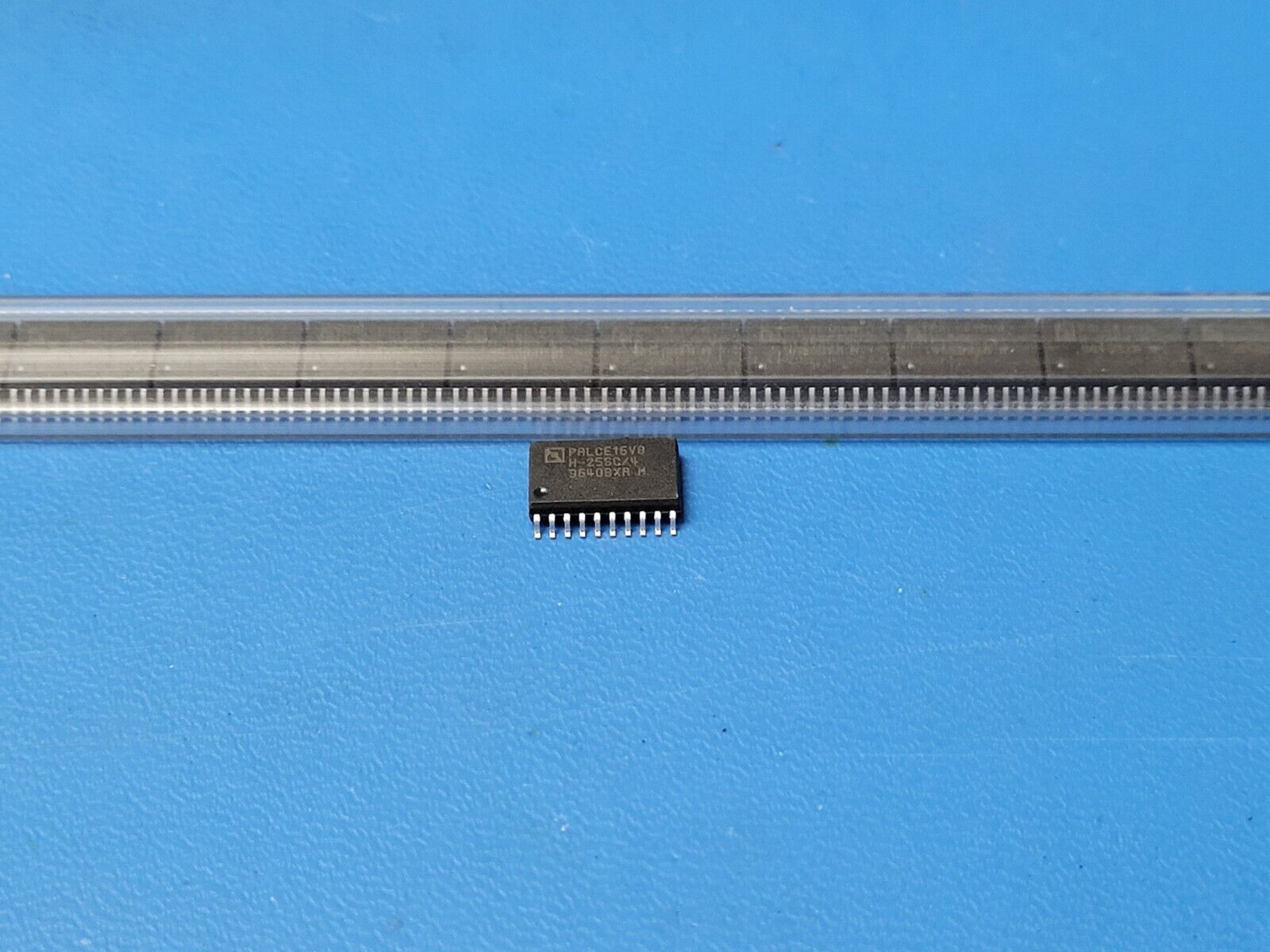

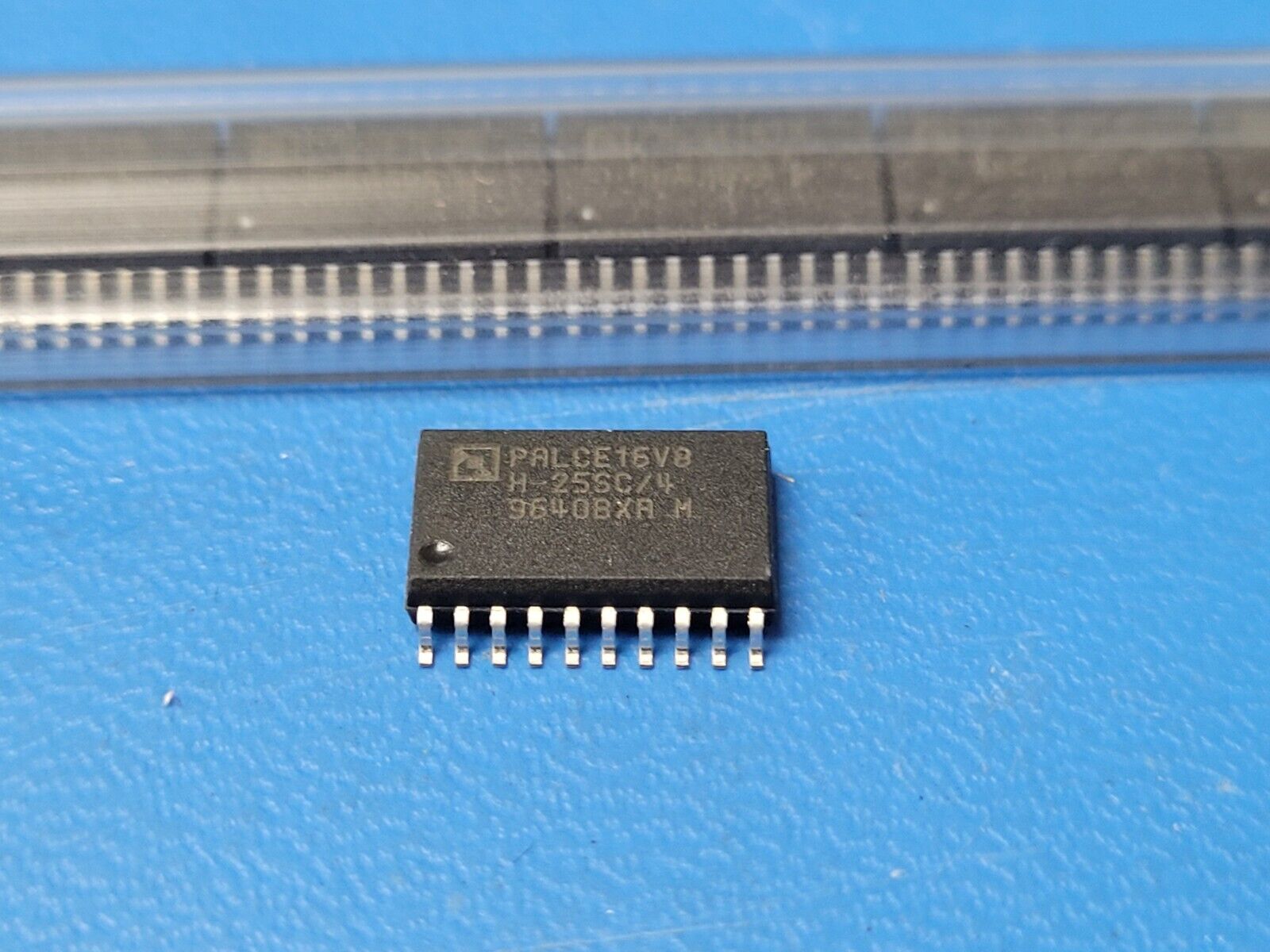

THIS IS FOR (5 PCS) OF PALCE16V8H-25SC/4 BY AMD
EE PLD 25ns PAL-Type CMOS SOIC20
Part #: PALCE16V8H-25SC/4
Part Category: Programmable Logic ICs
Manufacturer: Advanced Micro Devices, Inc.
Description: EE PLD, 25ns, PAL-Type, CMOS, PDSO20
Mfr Package Description PLASTIC, SOP-20
Status Discontinued
Programmable Logic Type EE PLD
Architecture PAL-TYPE
Clock Frequency-Max 37.0 MHz
JESD-30 Code R-PDSO-G20
JESD-609 Code e0
Number of Dedicated Inputs 8.0
Number of I/O Lines 8.0
Number of Inputs 18.0
Number of Outputs 8.0
Number of Product Terms 64.0
Number of Terminals 20
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 75.0 Cel
Organization 8 DEDICATED INPUTS, 8 I/O
Output Function MACROCELL
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP20,.4
Package Shape RECTANGULAR
Package Style SMALL OUTLINE
Power Supplies 5
Propagation Delay 25.0 ns
Qualification Status Not Qualified
Seated Height-Max 3.0 mm
Sub Category Programmable Logic Devices
Supply Voltage-Nom 5.0 V
Supply Voltage-Min 4.75 V
Supply Voltage-Max 5.25 V
Surface Mount YES
Technology CMOS
Temperature Grade COMMERCIAL EXTENDED
Terminal Finish TIN LEAD
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Length 12.8 mm
Width 7.5 mm
Additional Feature PROGRAMMABLE OUTPUT POLARITY; 8 MACROCELLS; REGISTER PRELOAD; SHARED INPUT/CLOCK; 1 EXTERNAL CLOCK
