(5 PCS) N8T95B/MC6885P MOT 8T SERIES, 6-BIT DRIVER, TRUE OUTPUT, PDIP16
Tax included.

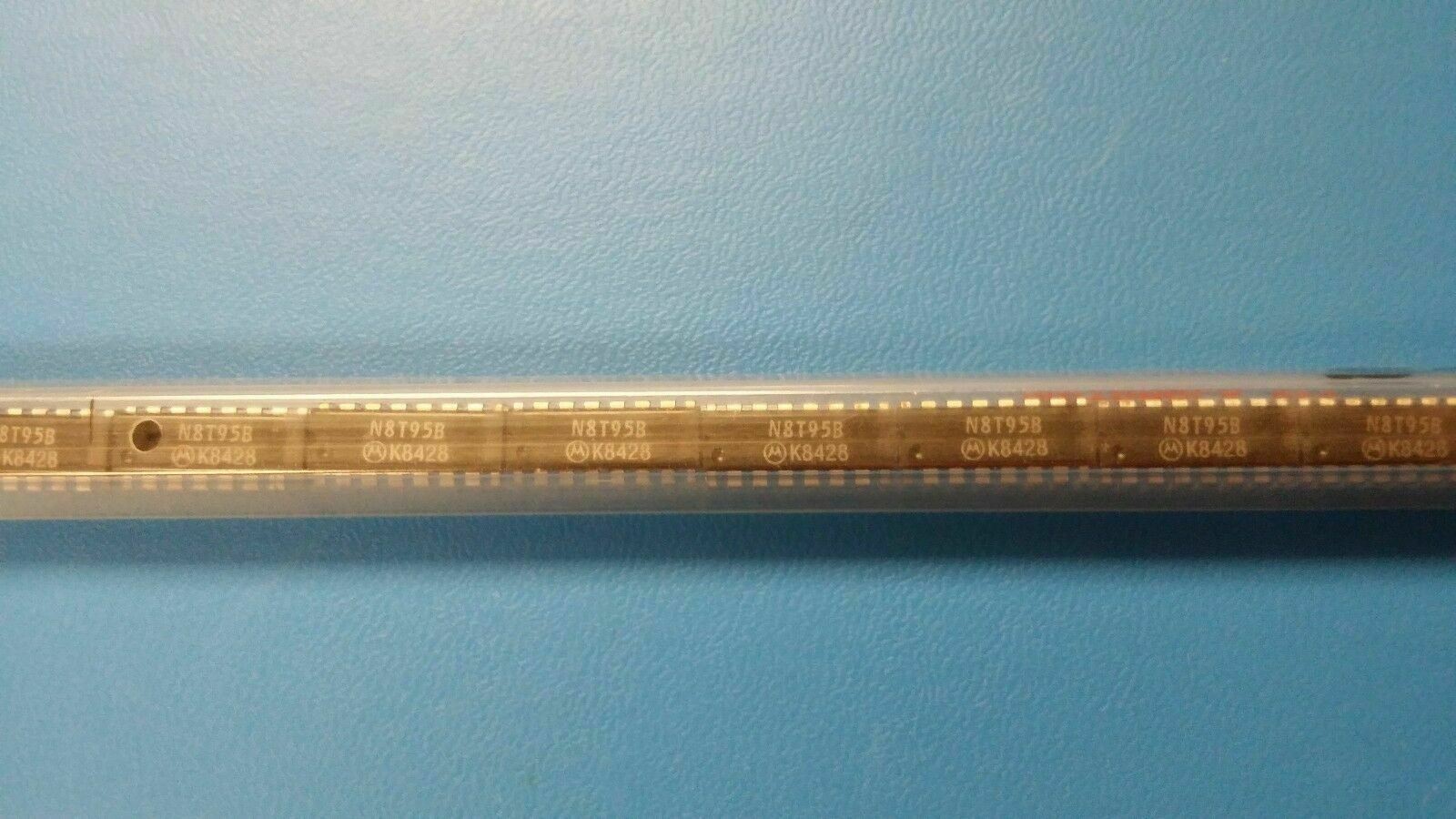

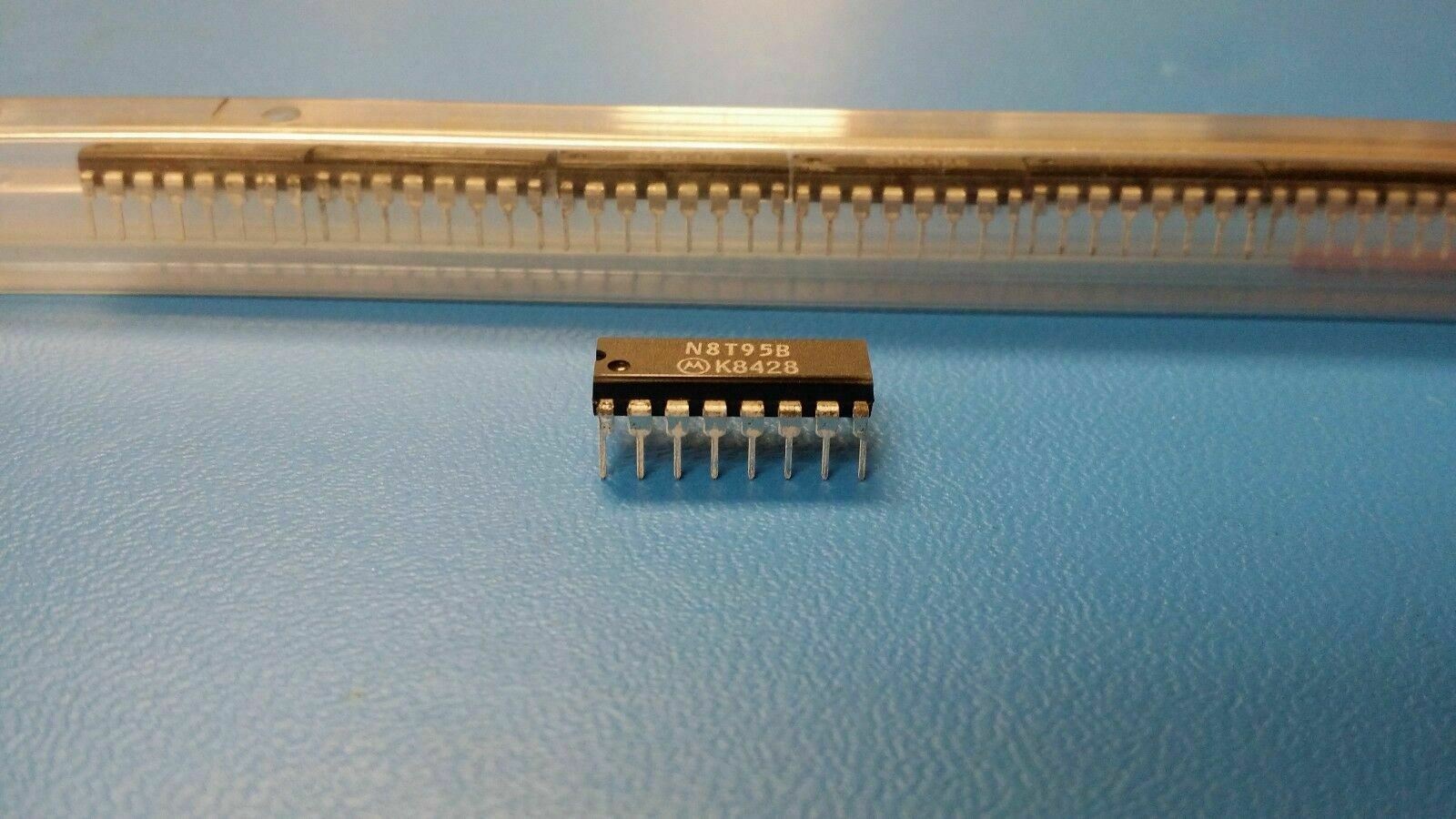

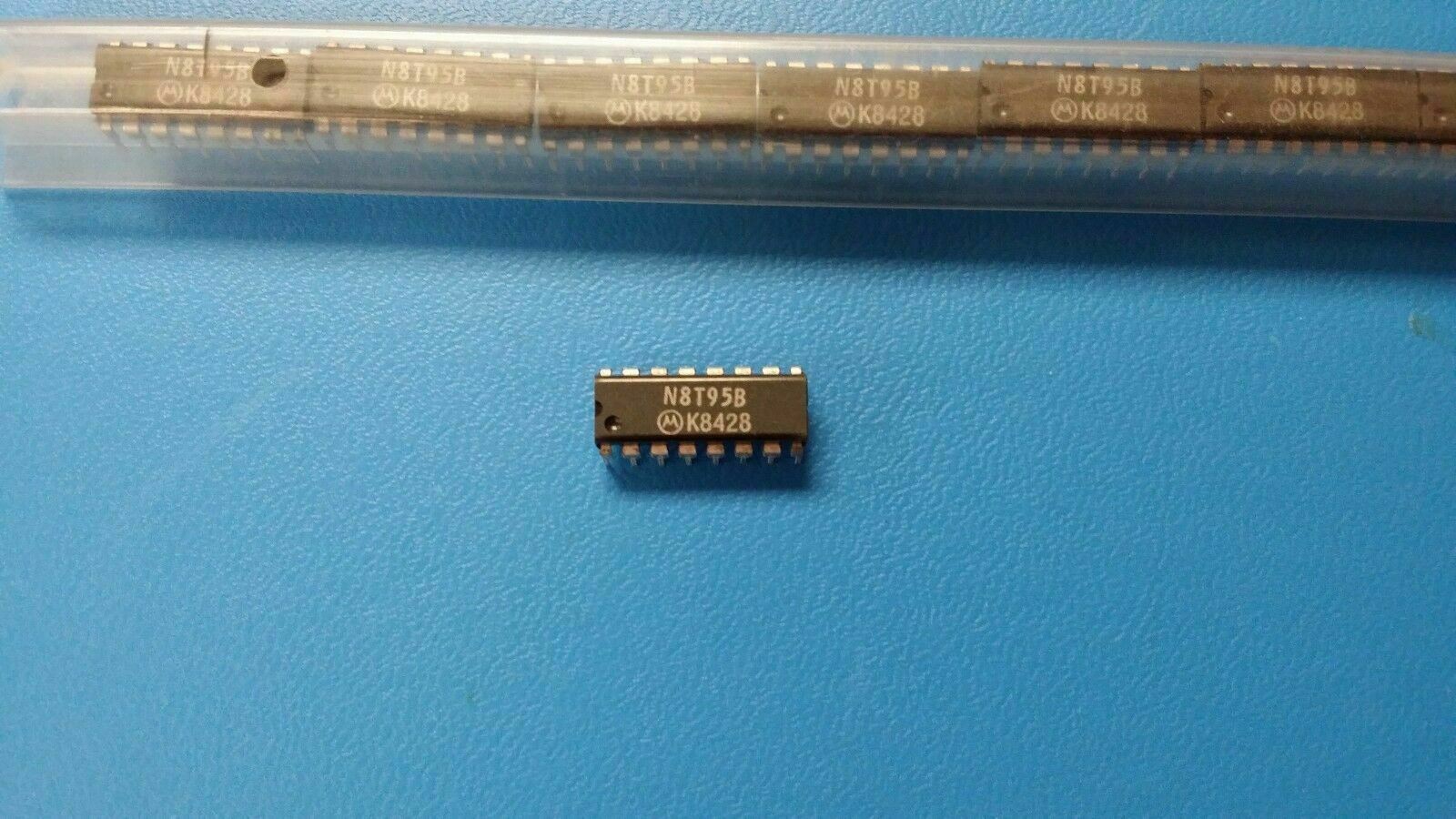

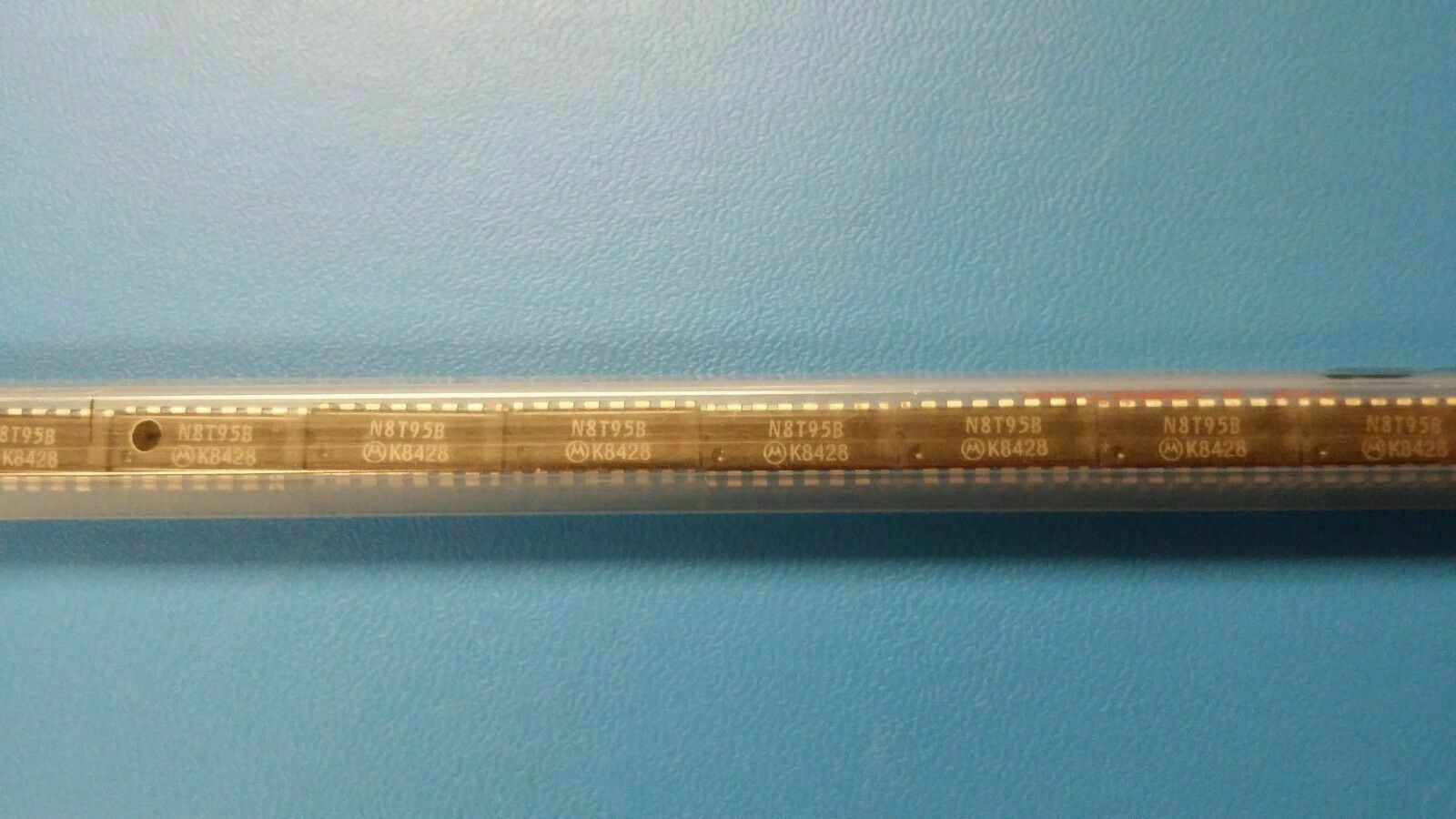

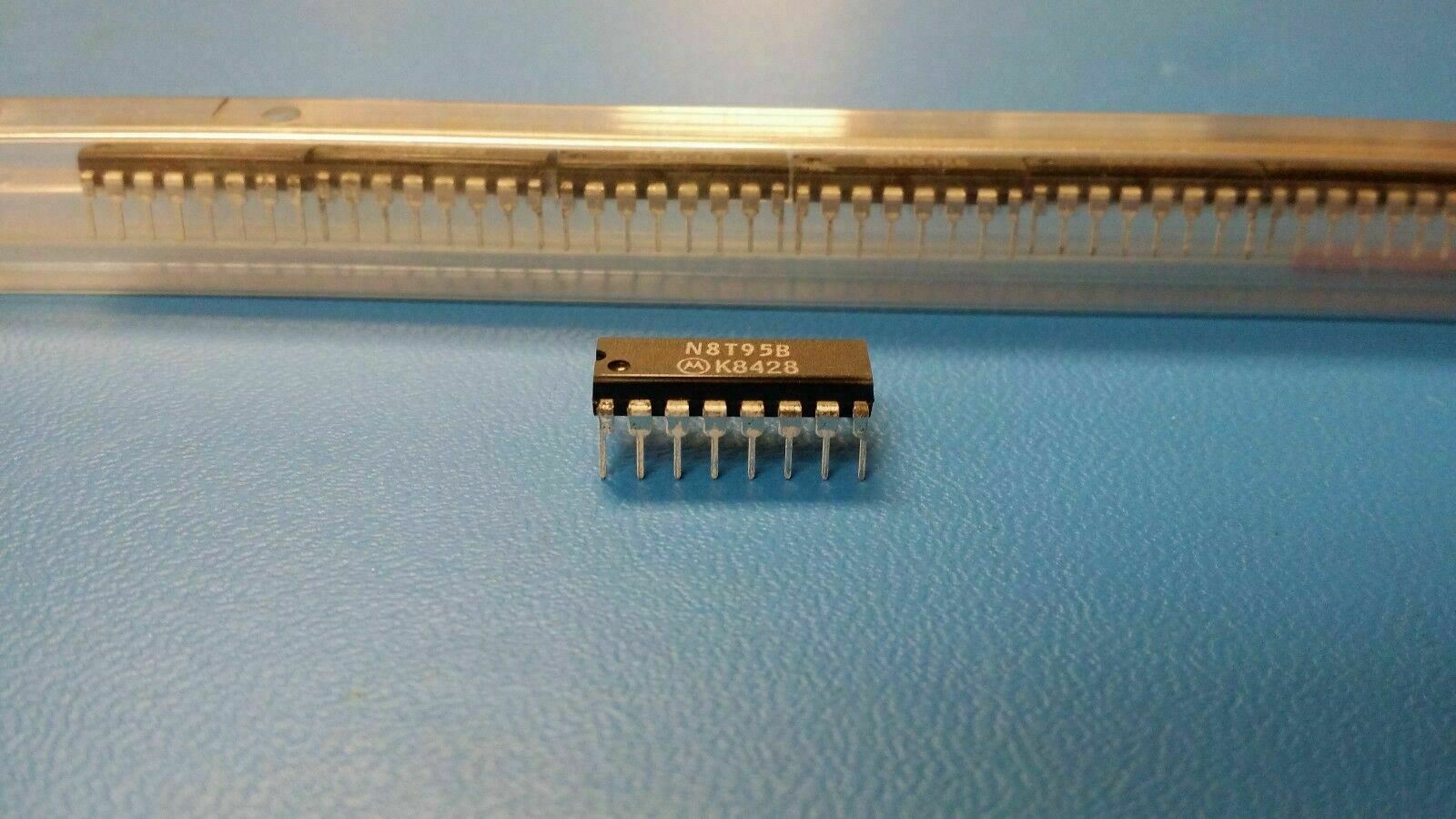

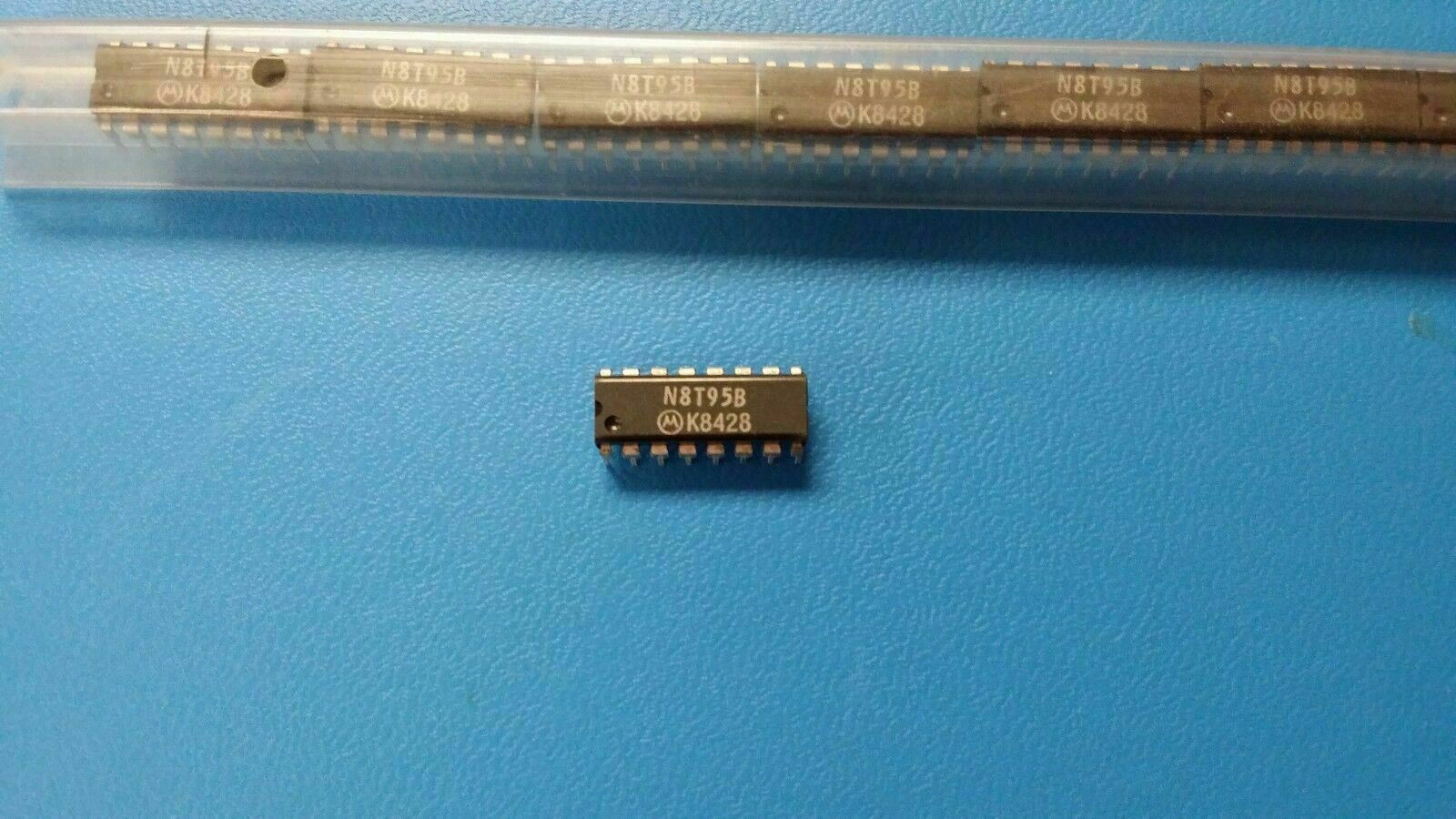

THIS LISTING IS FOR (5 PCS) OF N8T95B/MC6885P BY MOTOROLA
8T SERIES, 6-BIT DRIVER, TRUE OUTPUT, PDIP16
Part #: MC6885P/N8T95B
Part Category: Logic ICs
Manufacturer: Motorola Solutions, Inc.
Description: 8T SERIES, 6-BIT DRIVER, TRUE OUTPUT, PDIP16
Manufacturer: Motorola Solutions, Inc.
Description: 8T SERIES, 6-BIT DRIVER, TRUE OUTPUT, PDIP16
| Mfr Package Description | PLASTIC, DIP-16 |
| Status | Discontinued |
| Logic IC Type | BUS DRIVER |
| Family | 8T |
| JESD-30 Code | R-PDIP-T16 |
| JESD-609 Code | e0 |
| Number of Bits | 6 |
| Number of Functions | 1 |
| Number of Ports | 2 |
| Number of Terminals | 16 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 75.0 Cel |
| Output Characteristics | 3-STATE |
| Output Polarity | TRUE |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | DIP |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Propagation Delay (tpd) | 12.0 ns |
| Qualification Status | Not Qualified |
| Seated Height-Max | 5.08 mm |
| Supply Voltage-Nom (Vsup) | 5 |
| Supply Voltage-Min (Vsup) | 4.75 V |
| Supply Voltage-Max (Vsup) | 5.25 V |
| Surface Mount | NO |
| Technology | TTL |
| Temperature Grade | COMMERCIAL EXTENDED |
| Terminal Finish | TIN LEAD |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Length | 20.07 mm |
| Width | 7.62 mm |
| Additional Feature | WITH DUAL OUTPUT ENABLE |
