(5 PCS) HD74LS193P HITACHI Binary Counter, 4-Bit, Bidirectional, TTL, PDIP16
Tax included.

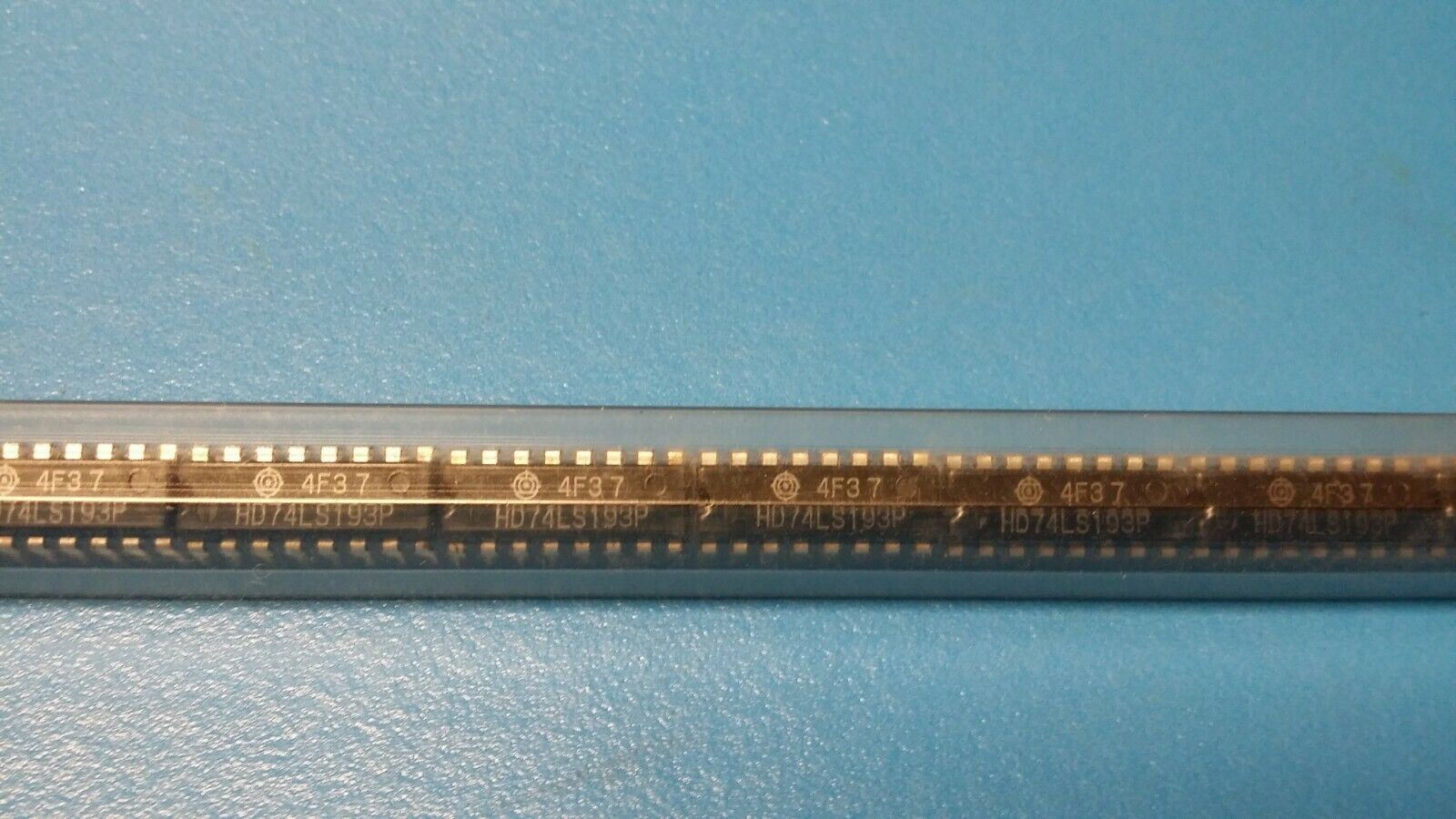

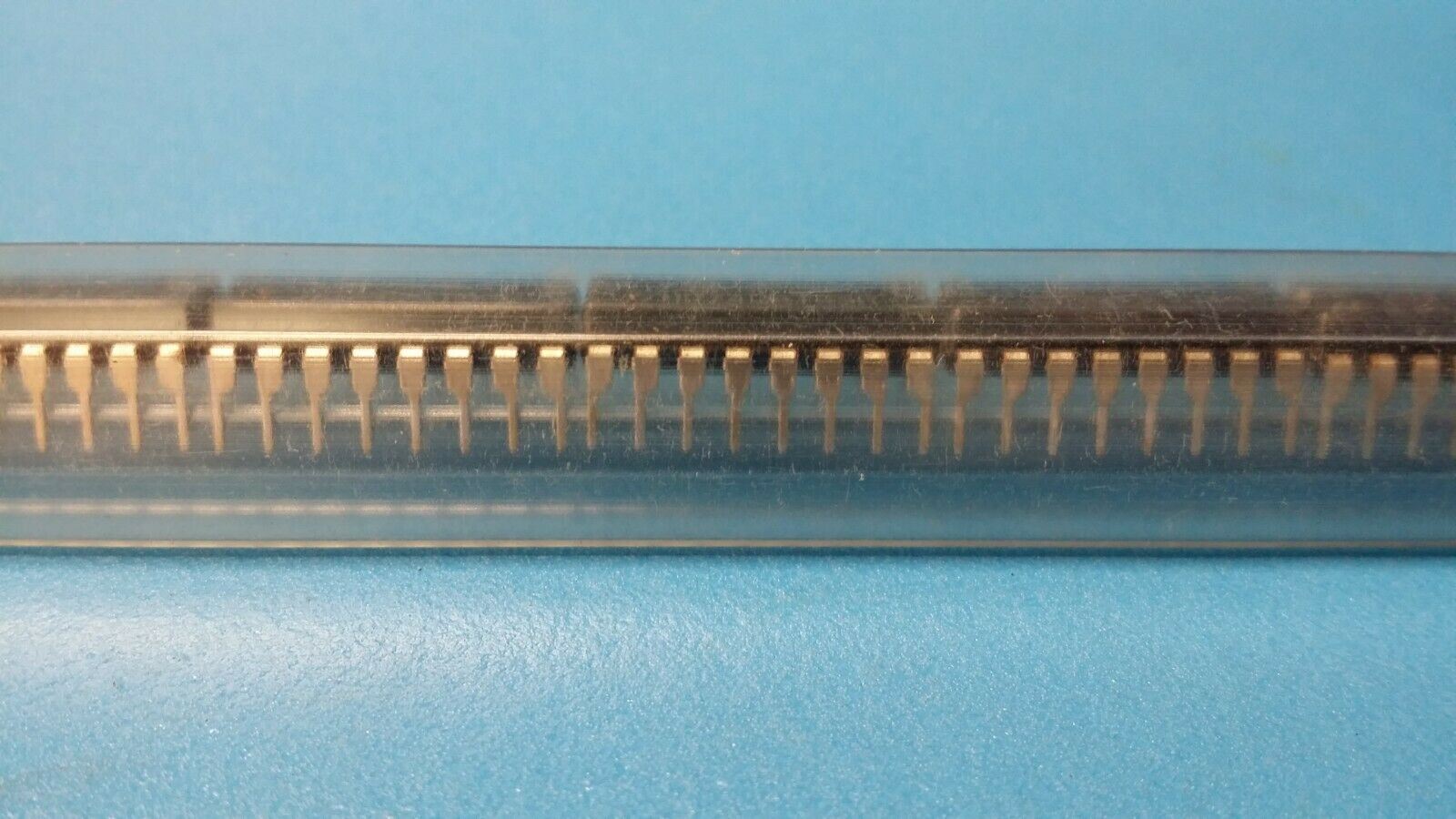

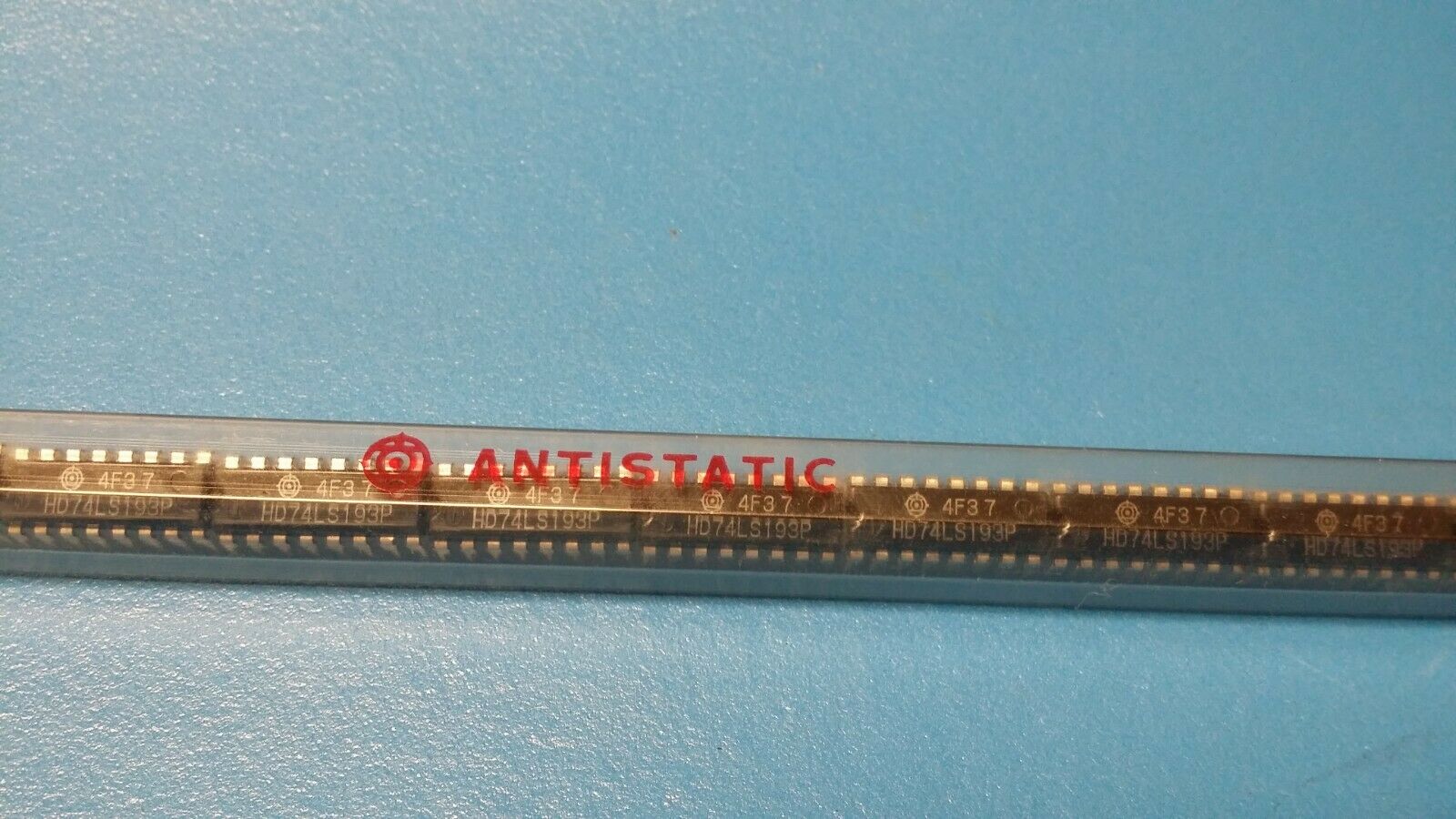

THIS LISTING IS FOR (5 PCS) OF HD74LS193P BY HITACHI
Binary Counter, 4-Bit, Bidirectional, TTL, PDIP16
Part #: HD74LS193P
Part Category: Logic ICs
Manufacturer: Hitachi, Ltd.
Description: Binary Counter, LS Series, Synchronous, Positive Edge Triggered, 4-Bit, Bidirectional, TTL, PDIP16
Mfr Package Description DP-16
EU RoHS Compliant Yes
Status Transferred
Logic IC Type BINARY COUNTER
Sub Category Counters
Count Direction BIDIRECTIONAL
Family LS
fmax-Min 25.0 MHz
JESD-30 Code R-PDIP-T16
Load/Preset Input YES
Max Frequency@Nom-Sup 2.5E7 Hz
Max I(ol) 0.008 Amp
Mode of Operation SYNCHRONOUS
Number of Bits 4
Number of Functions 1
Number of Terminals 16
Operating Temperature-Min -20.0 Cel
Operating Temperature-Max 75.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Power Supply Current-Max (ICC) 34.0 mA
Propagation Delay (tpd) 47.0 ns
Qualification Status Not Qualified
Seated Height-Max 5.06 mm
Supply Voltage-Nom (Vsup) 5
Surface Mount NO
Technology TTL
Temperature Grade COMMERCIAL EXTENDED
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Trigger Type POSITIVE EDGE
Length 19.2 mm
Width 7.62 mm
Additional Feature TCO UP AND TCO DOWN OUTPUTS; SEPARATE UP/DOWN CLOCK
