(5 PCS) DS21T09S DALLAS SEMI 18-LINE 110ohm SCSI BUS TERMINATOR SOIC-28
Tax included.

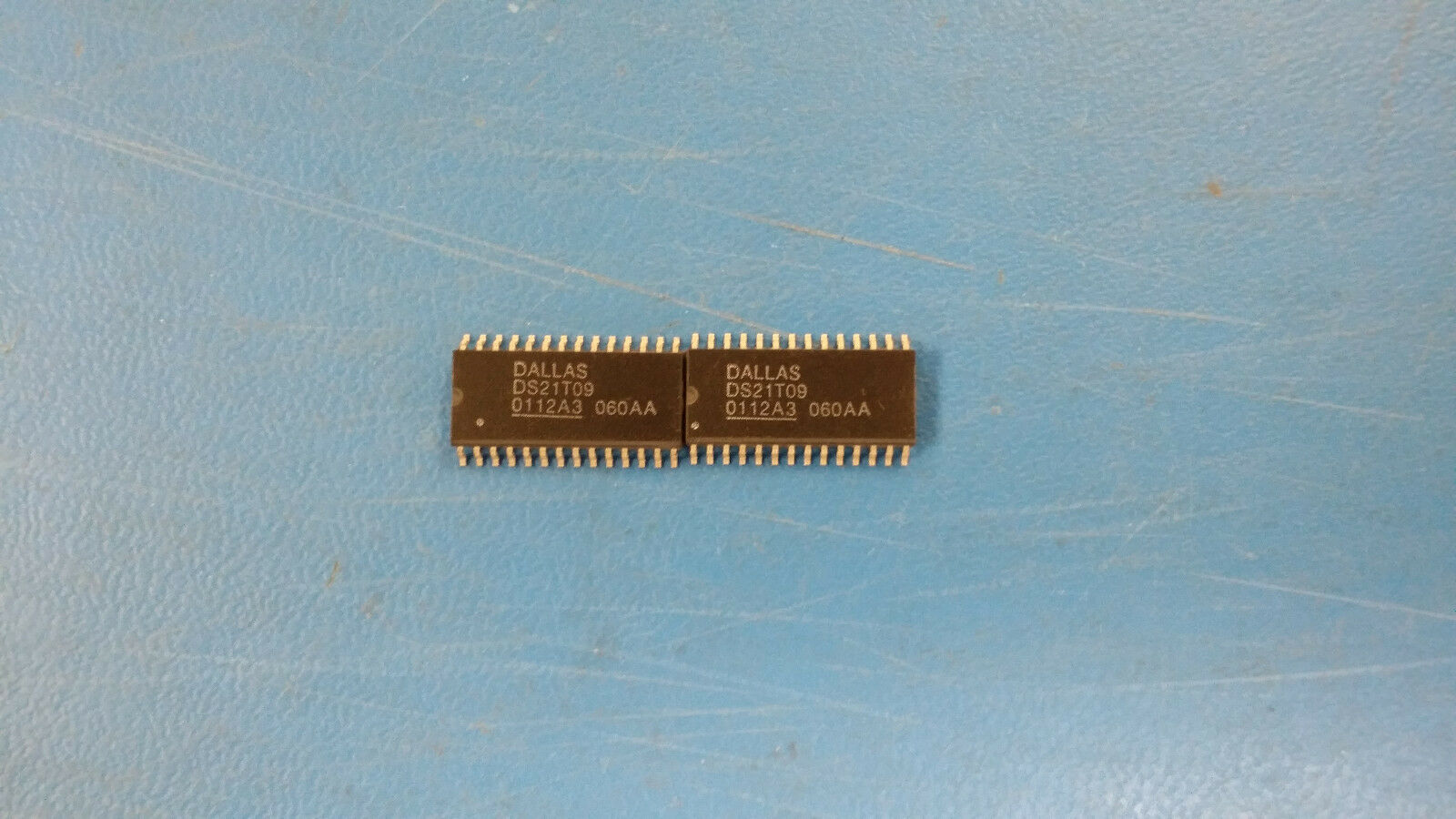

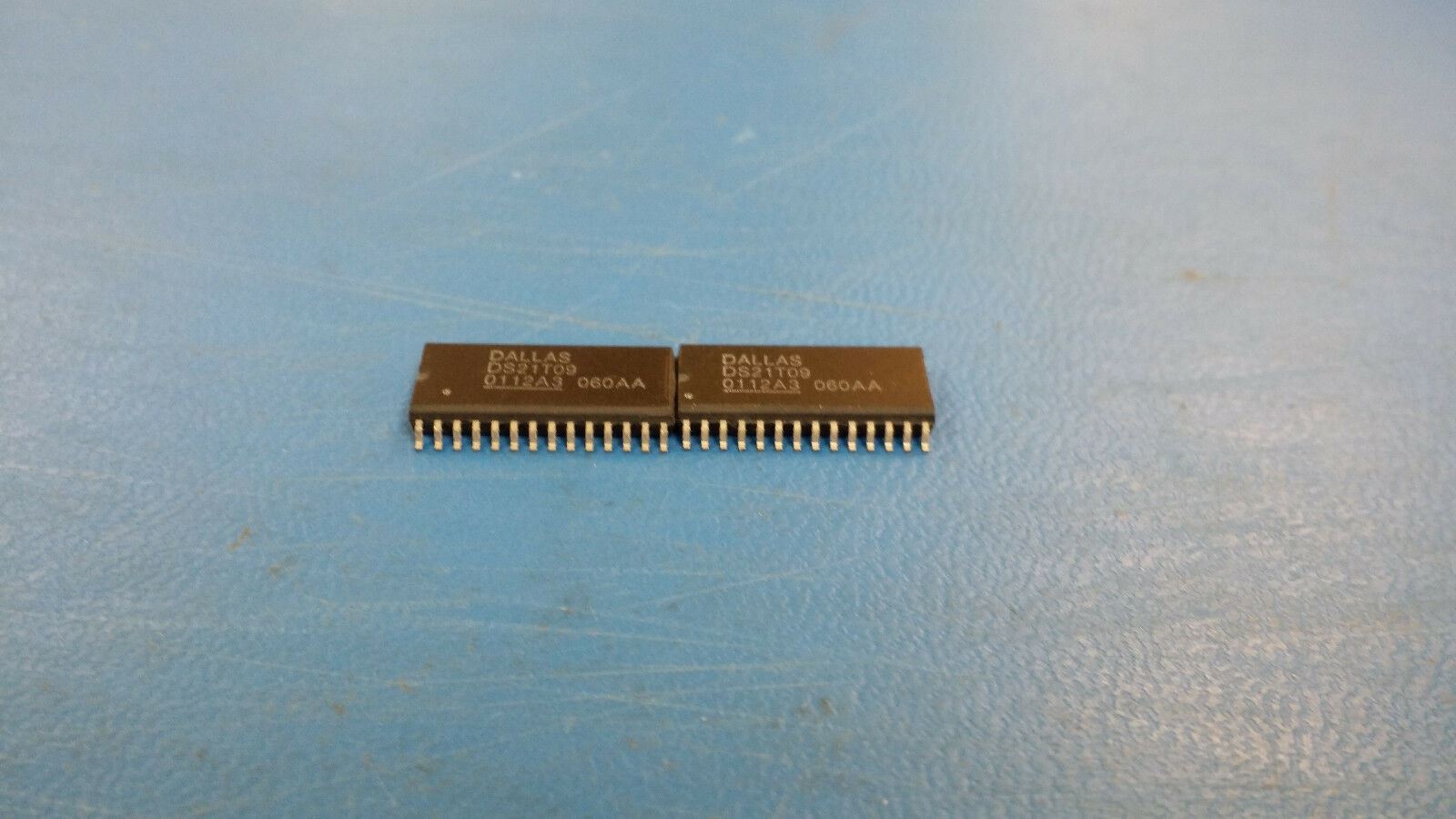

THIS LISTING IS FOR (5 PCS) OF DS21T09S BY DALLAS SEMI
18-LINE 110ohm SCSI BUS TERMINATOR SOIC-28
18-LINE 110ohm SCSI BUS TERMINATOR SOIC-28
Part #: DS21T09S
Mfr Package Description
| 0.300 INCH, SOIC-28 | |
| REACH Compliant | Yes |
| Status | Discontinued |
| Interface IC Type | SCSI BUS TERMINATOR |
| Differential Output | NO |
| JESD-30 Code | R-PDSO-G28 |
| JESD-609 Code | e0 |
| Moisture Sensitivity Level | 1 |
| Number of Functions | 1 |
| Number of Signal Lines | 18.0 |
| Number of Terminals | 28 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 70.0 Cel |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | SOP |
| Package Equivalence Code | SOP28,.4 |
| Package Shape | RECTANGULAR |
| Package Style | SMALL OUTLINE |
| Peak Reflow Temperature (Cel) | 240 |
| Power Supplies (V) | 5 |
| Pull-up Resistance-Nom | 110.0 ohm |
| Qualification Status | Not Qualified |
| Seated Height-Max | 2.65 mm |
| Sub Category | Bus Terminators |
| Supply Voltage-Nom | 5.0 V |
| Supply Voltage-Min | 4.0 V |
| Supply Voltage-Max | 5.25 V |
| Surface Mount | YES |
| Technology | MOS |
| Temperature Grade | COMMERCIAL |
| Terminal Finish | Tin/Lead (Sn/Pb) |
| Terminal Form | GULL WING |
| Terminal Pitch | 1.27 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Length | 17.9 mm |
| Width | 7.5 mm |
