(5 PCS) DS1285Q DALLAS 1 TIMER(S), REAL TIME CLOCK, PLCC28 PIN
Tax included.

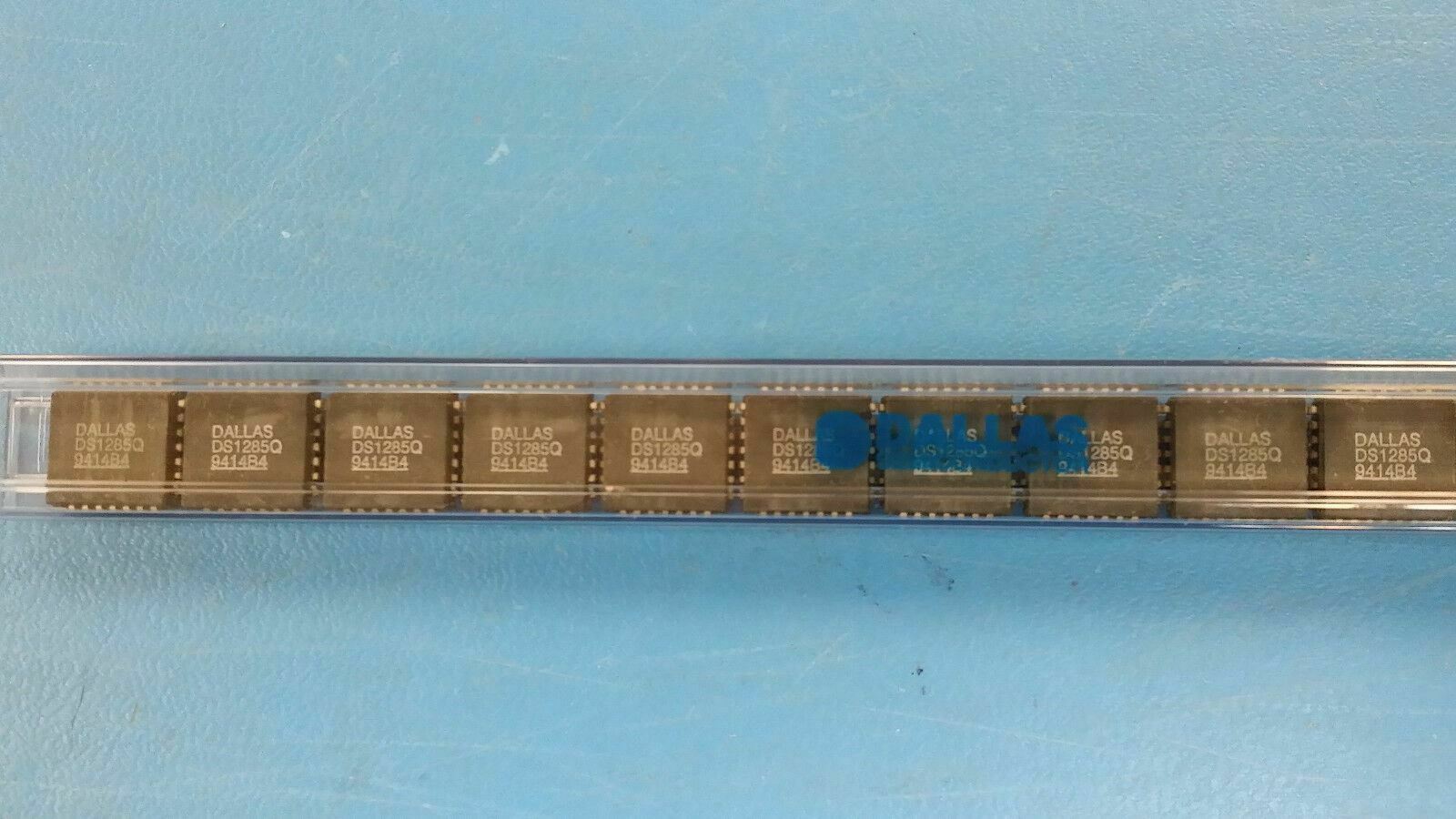

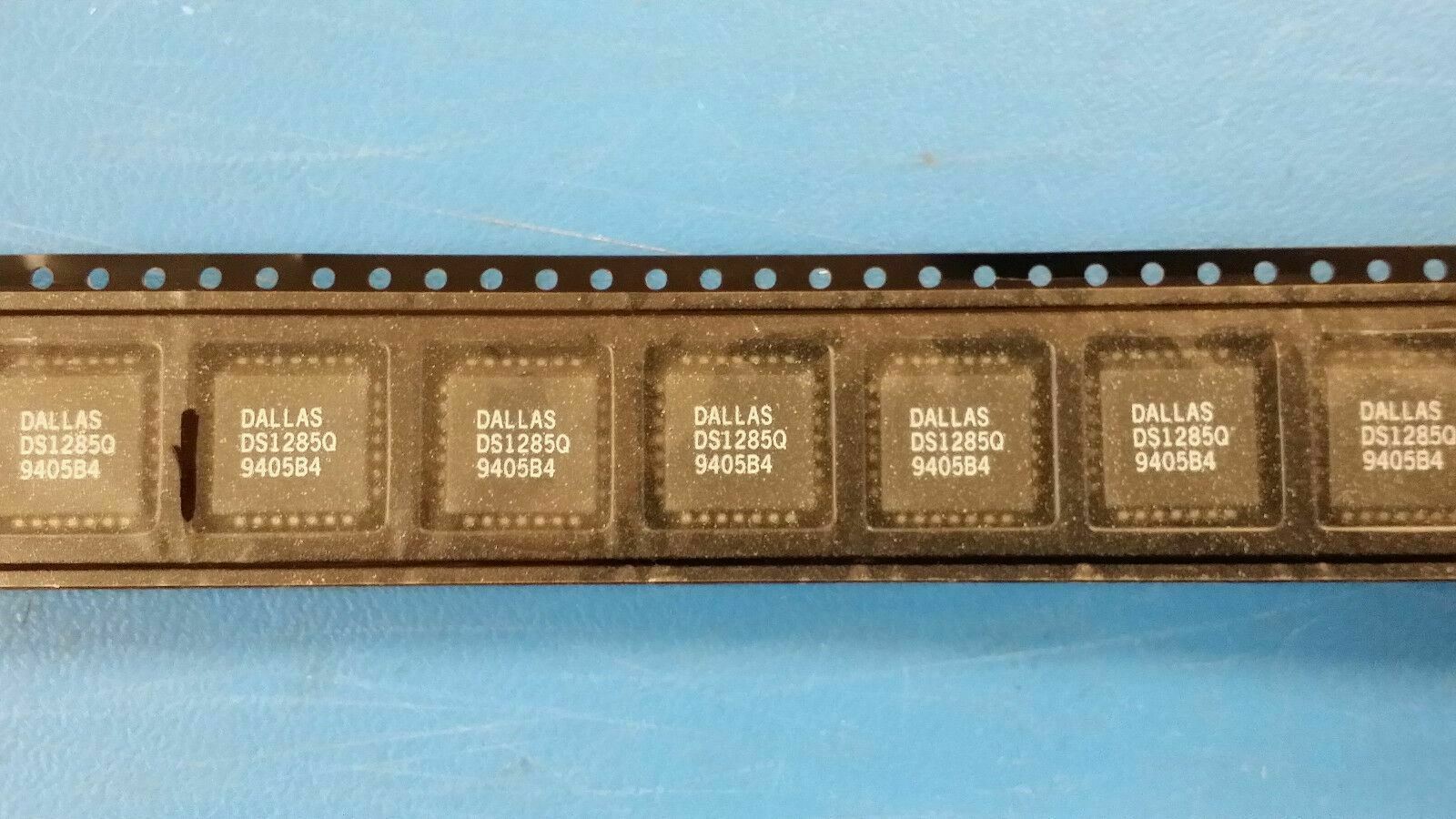

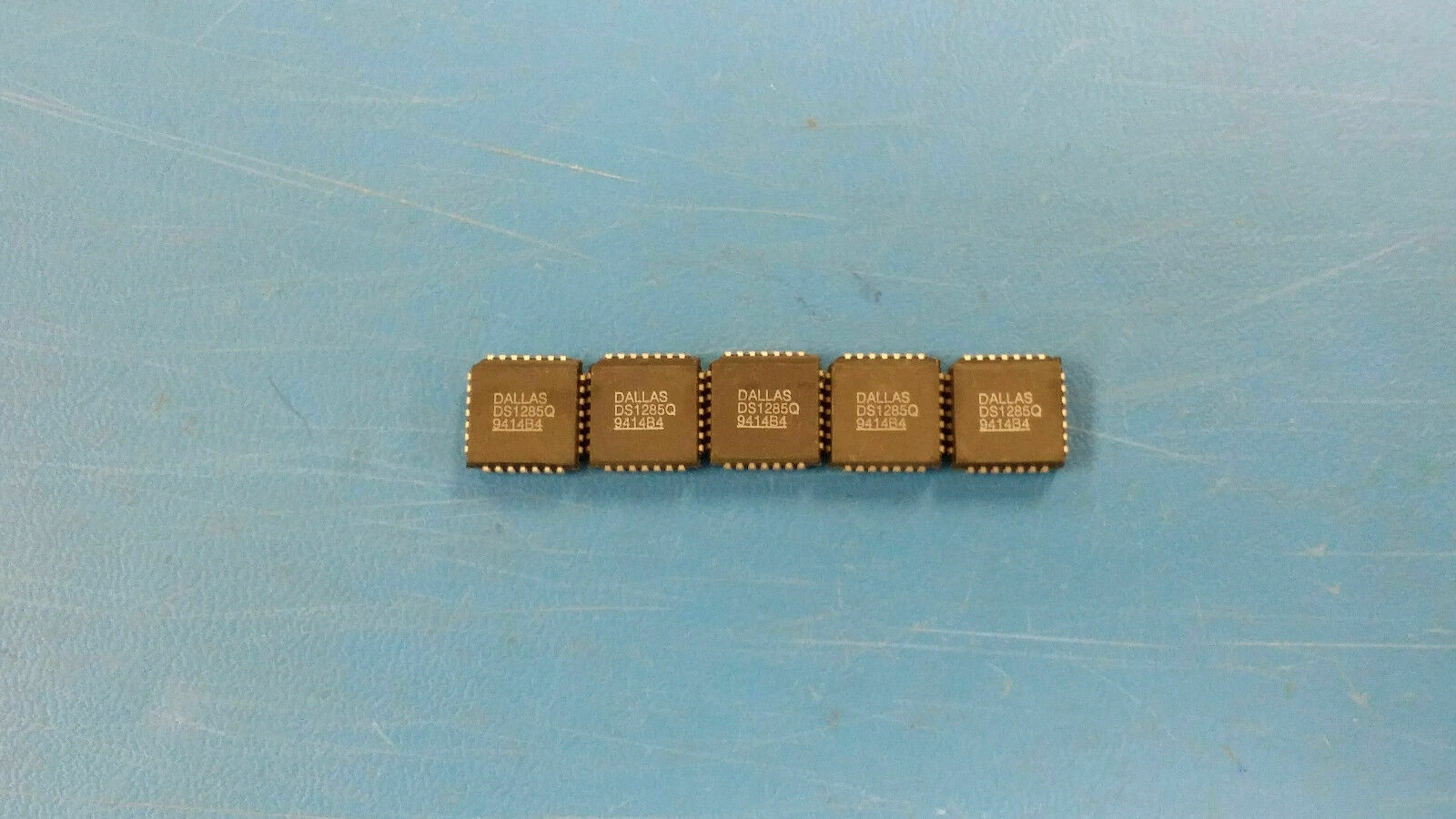

THIS LISTING IS FOR (5 PCS) OF DS1285Q BY DALLAS SEMI
1 TIMER(S), REAL TIME CLOCK, PLCC28 PIN
Manufacturer: Maxim Integrated Products, Inc./Dallas Semiconductor
Description: 1 TIMER(S), REAL TIME CLOCK, PLCC28
Status
1 TIMER(S), REAL TIME CLOCK, PLCC28 PIN
Part #: DS1285Q
Part Category: Microprocessors/Microcontrollers/Peripheral ICsManufacturer: Maxim Integrated Products, Inc./Dallas Semiconductor
Description: 1 TIMER(S), REAL TIME CLOCK, PLCC28
Status
| Discontinued | |
| Microprocessor/Microcontroller/Peripheral IC Type | TIMER, REAL TIME CLOCK |
| External Data Bus Width | 8.0 |
| Information Access Method | PARALLEL, MUXED BUS |
| Interrupt Capability | Y |
| JESD-30 Code | S-PQCC-J28 |
| JESD-609 Code | e0 |
| Number of Terminals | 28 |
| Number of Timers | 1.0 |
| On Chip Data RAM Width | 8 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 70.0 Cel |
| Output Clock Frequency-Max | 0.008192 MHz |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | QCCJ |
| Package Equivalence Code | LDCC28,.5SQ |
| Package Shape | SQUARE |
| Package Style | CHIP CARRIER |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Power Supplies | 5 |
| Qualification Status | Not Qualified |
| RAM (words) | 50 |
| Sub Category | Timer or RTC |
| Supply Current-Max | 15.0 mA |
| Supply Voltage-Nom | 5.0 V |
| Supply Voltage-Min | 4.5 V |
| Supply Voltage-Max | 5.5 V |
| Surface Mount | YES |
| Technology | CMOS |
| Temperature Grade | COMMERCIAL |
| Terminal Finish | Tin/Lead (Sn/Pb) |
| Terminal Form | J BEND |
| Terminal Pitch | 1.27 mm |
| Terminal Position | QUAD |
| Time-Min | SECONDS |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Volatile | YES |
| Additional Feature | DAYLIGHT SAVINGS OPTION; SELECTABLE MOTOROLA/INTEL TIMING |
|
|
|
