(5 PCS) 74163N Signetics, Binary Counter, Synchronous, Up Direction, TTL, PDIP16
Tax included.

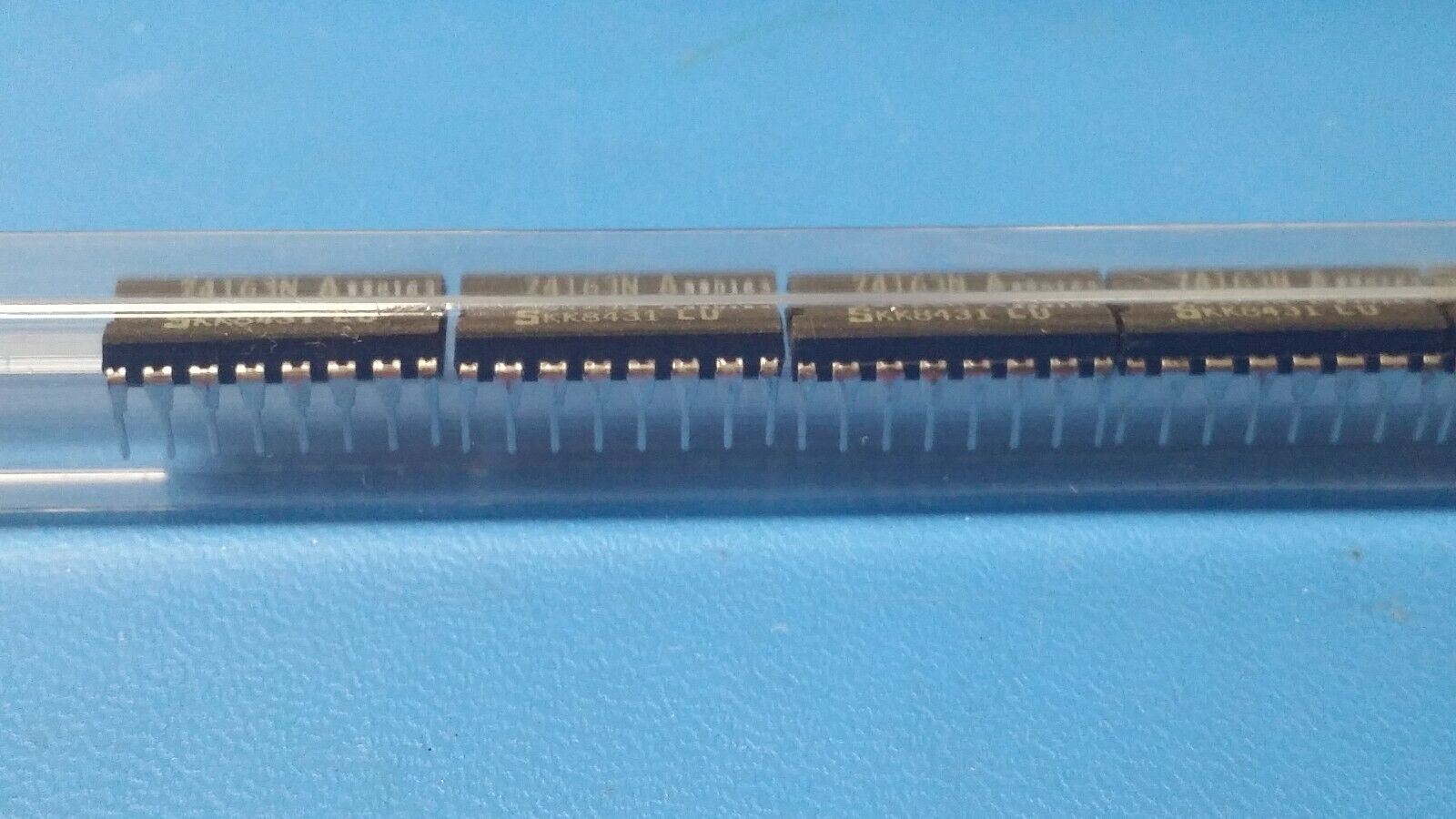

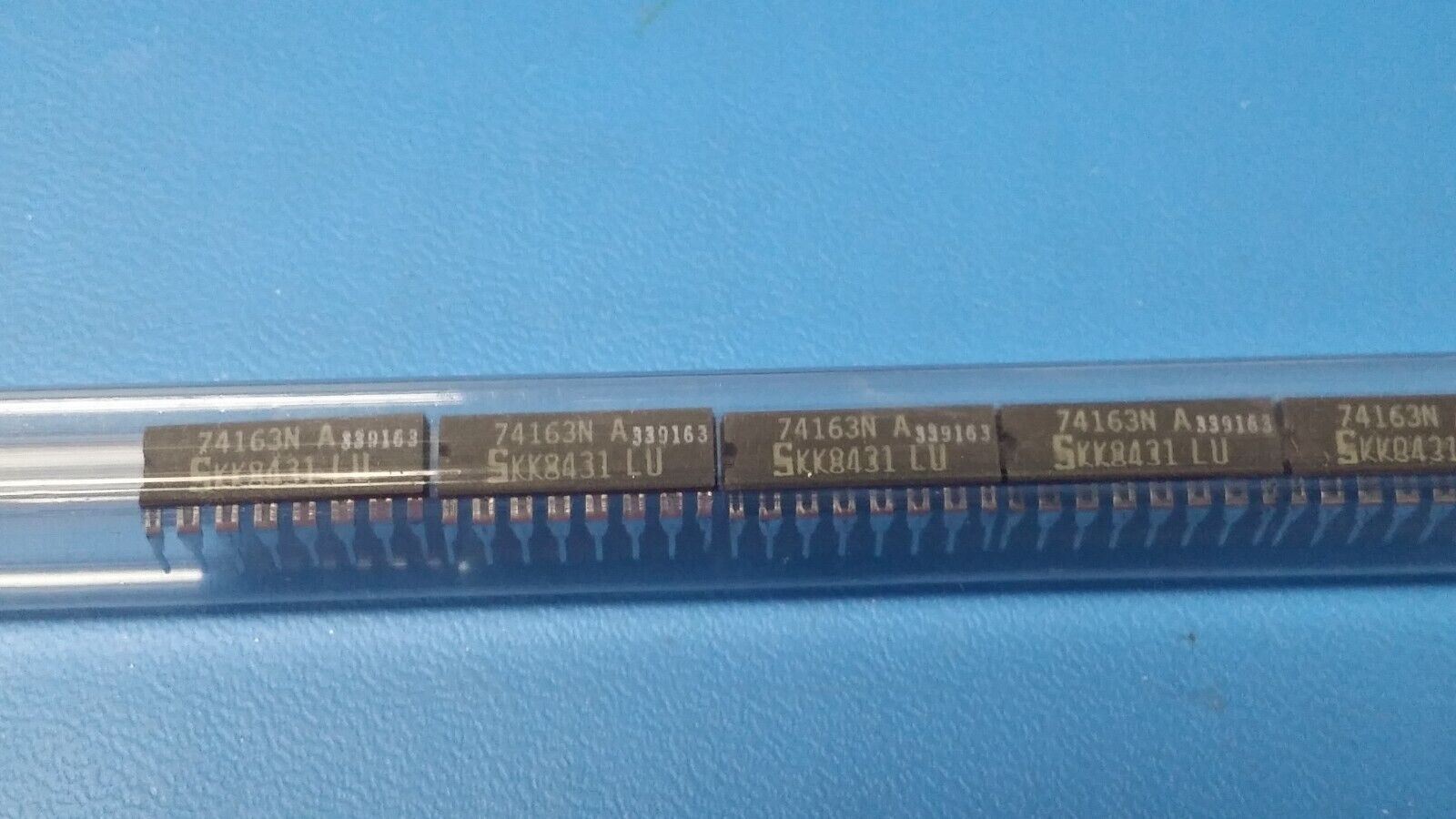

THIS LISTING IS FOR (5 PCS) OF 74163N BY SIGNETICS
Binary Counter, Synchronous, Up Direction, TTL, PDIP16
Mfr Package Description PLASTIC, DIP-16
Status Discontinued
Logic IC Type BINARY COUNTER
Sub Category Counters
Count Direction UP
Family TTL/H/L
fmax-Min 25.0 MHz
JESD-30 Code R-PDIP-T16
Load Capacitance (CL) 15.0 pF
Load/Preset Input YES
Max Frequency@Nom-Sup 2.5E7 Hz
Max I(ol) 0.016 Amp
Mode of Operation SYNCHRONOUS
Number of Bits 4
Number of Functions 1
Number of Terminals 16
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Peak Reflow Temperature (Cel) NOT SPECIFIED
Power Supply Current-Max (ICC) 101.0 mA
Propagation Delay (tpd) 29.0 ns
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.75 V
Supply Voltage-Max (Vsup) 5.25 V
Surface Mount NO
Technology TTL
Temperature Grade COMMERCIAL
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Trigger Type POSITIVE EDGE
Length 19.305 mm
Width 7.62 mm
Additional Feature TCO OUTPUT
