(5) IDT49FCT805BTSO Low Skew Clock Driver 5 True Output 0 Inverted Output CMOS
Tax included.

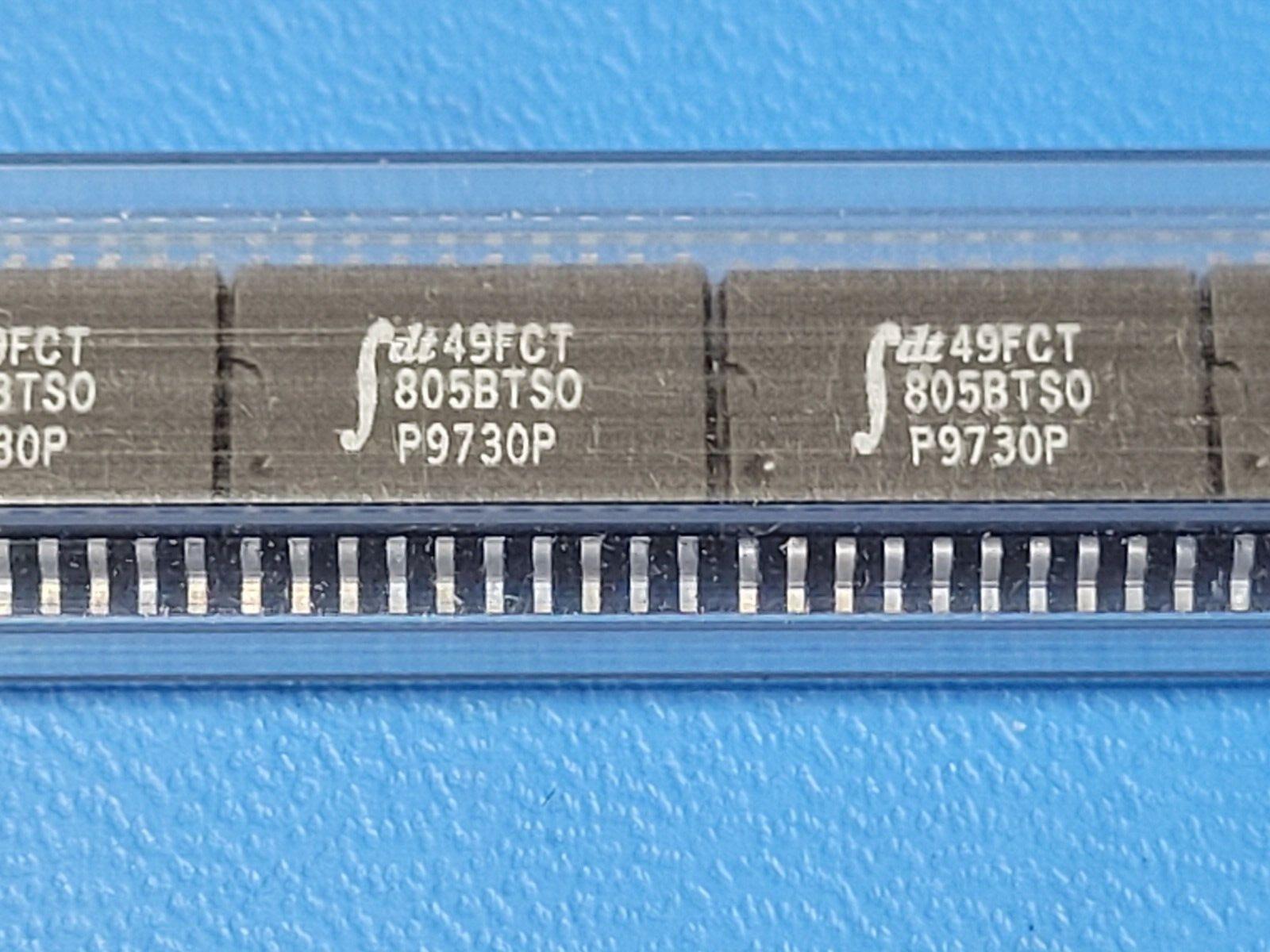

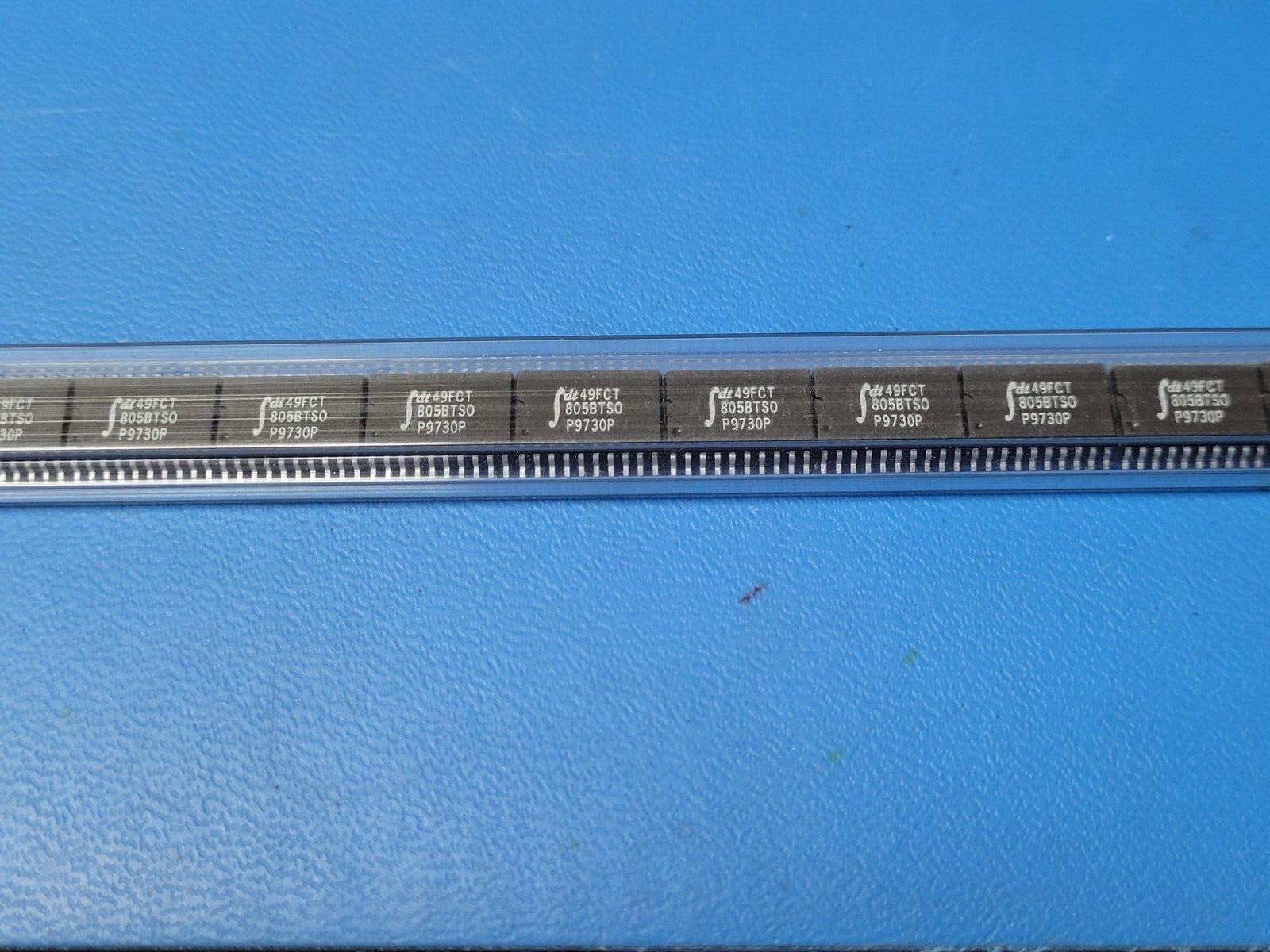

THIS IS FOR (5) OF IDT49FCT805BTSO BY IDT
Low Skew Clock Driver 5 True Output 0 Inverted Output CMOS SOIC-20
Part #: IDT49FCT805BTSO
Part Category: Logic ICs
Manufacturer: Integrated Device Technology
Description: Low Skew Clock Driver, FCT Series, 5 True Output(s), 0 Inverted Output(s), CMOS, PDSO20
Mfr Package Description SOIC-20
Status Discontinued
Logic IC Type LOW SKEW CLOCK DRIVER
Sub Category Clock Drivers
Family FCT
Input Conditioning SCHMITT TRIGGER
JESD-30 Code R-PDSO-G20
JESD-609 Code e0
Max I(ol) 0.048 Amp
Moisture Sensitivity Level 1
Number of Functions 2
Number of Inverted Outputs 0.0
Number of Terminals 20
Number of True Outputs 5.0
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Characteristics 3-STATE
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP20,.4
Package Shape RECTANGULAR
Package Style SMALL OUTLINE
Peak Reflow Temperature (Cel) 225
Prop. Delay@Nom-Sup 5.0 ns
Propagation Delay (tpd) 5.0 ns
Qualification Status Not Qualified
Same Edge Skew-Max (tskwd) 0.7 ns
Seated Height-Max 2.64 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.5 V
Supply Voltage-Max (Vsup) 5.5 V
Surface Mount YES
Technology CMOS
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn85Pb15)
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) 20
Length 12.8 mm
Width 7.5 mm
