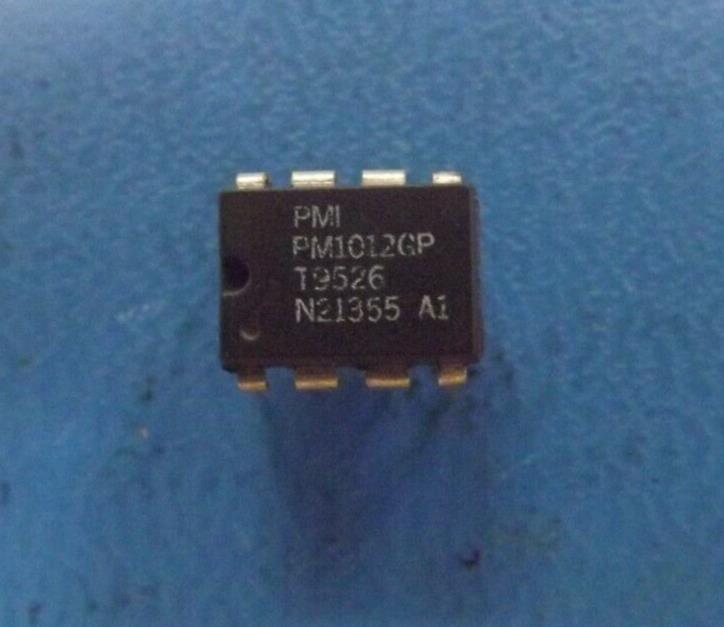

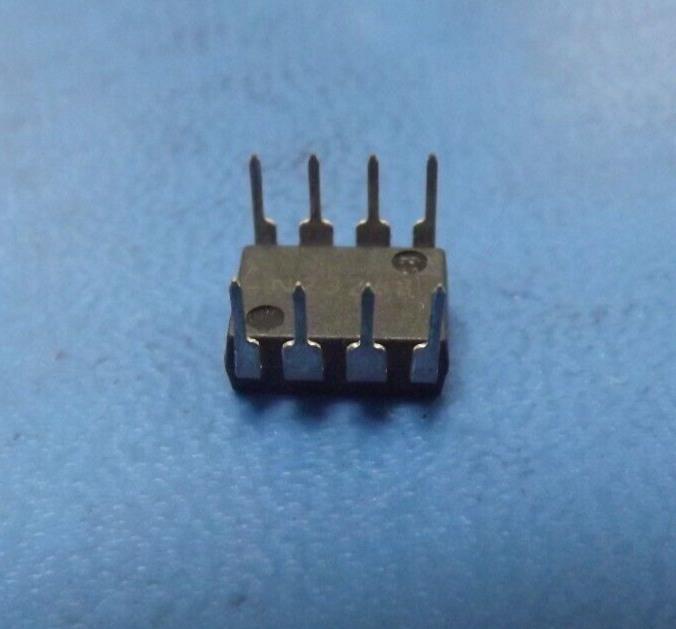

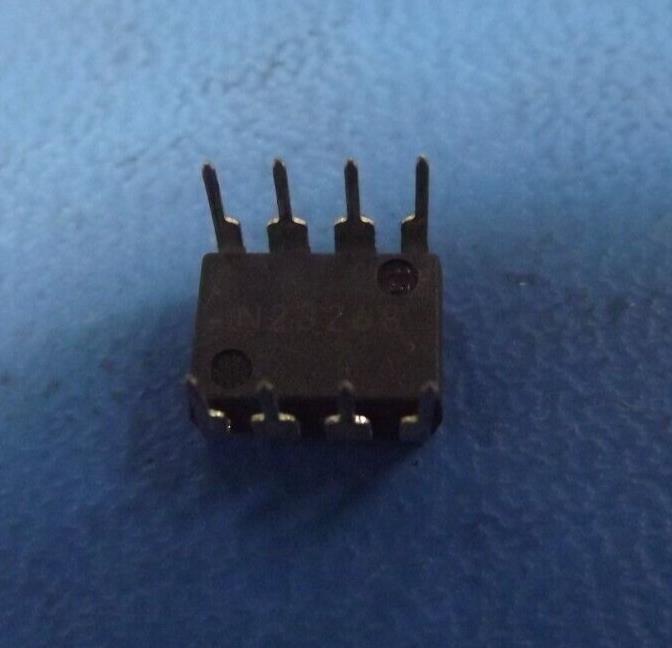

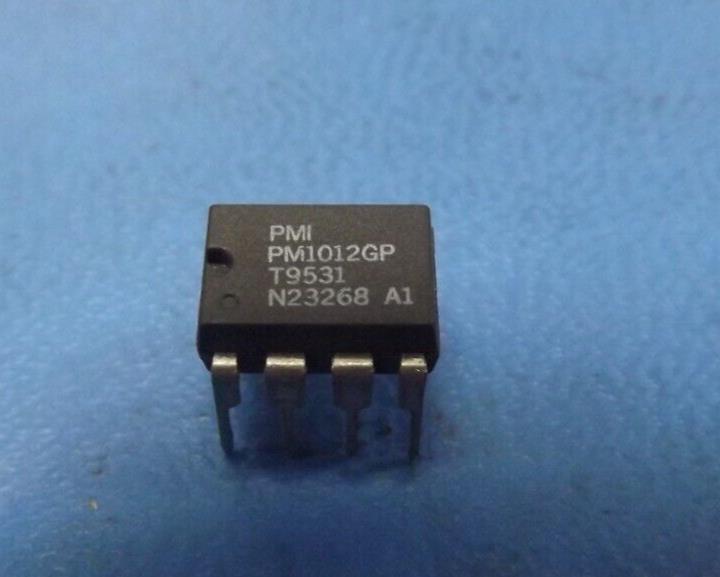

(4PCS) PM1012GP Operational Amplifier, 1 Func, 200uV Offset-Max, BIPolar, PDIP8
Tax included.
THIS LISTING IS FOR (4PCS) OF PM1012GP BY PMI
Mfr Package Description MINI, PLASTIC, DIP-8
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 3.0E-4 µA
Bias Current-Max (IIB) @25C 2.0E-4 µA
Common-mode Reject Ratio-Nom 130.0 dB
Common-mode Reject Ratio-Min 110.0 dB
Frequency Compensation YES
Input Offset Voltage-Max 200.0 µV
JESD-30 Code R-PDIP-T8
JESD-609 Code e0
Low-Bias YES
Low-Offset YES
Micropower YES
Neg Supply Voltage Limit-Max -20.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 1
Number of Terminals 8
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 4.57 mm
Slew Rate-Nom 0.15 V/us
Slew Rate-Min 0.1 V/us
Sub Category Operational Amplifier
Supply Current-Max 0.8 mA
Supply Voltage Limit-Max 20.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Unity Gain BW-Nom 500.0 kHz
Voltage Gain-Min 120000.0
Length 9.27 mm
Width 7.62 mm
