(4 PCS) NE5535N Operational Amplifier, 2 Func, 6000uV Offset-Max, BIPolar, PDIP8
Tax included.

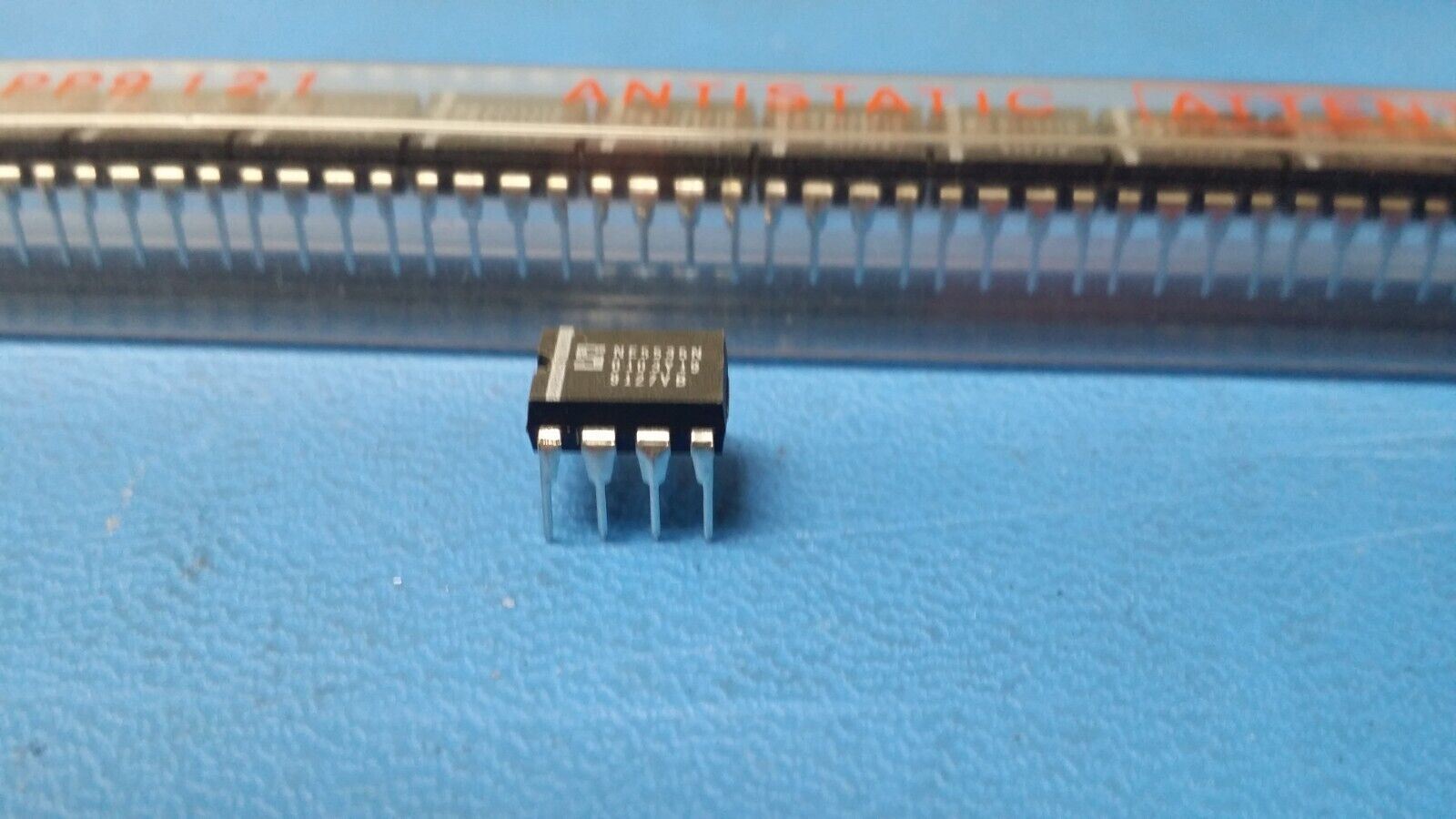

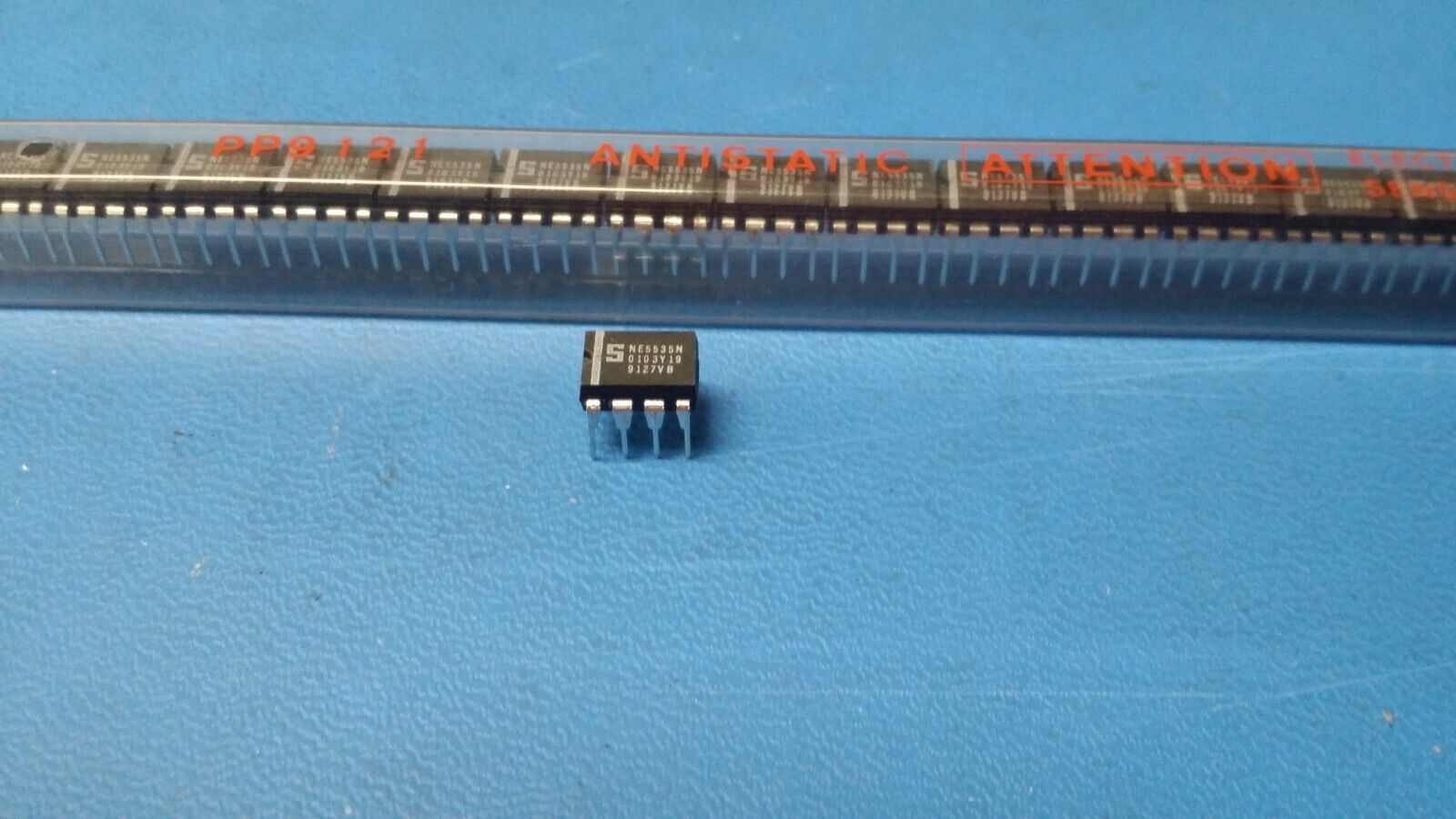

THIS IS FOR (4 PCS) OF NE5535N BY SIGNETICS
Operational Amplifier, 2 Func, 6000uV Offset-Max, BIPolar, PDIP8
Part #: NE5535N
Part Category: Amplifiers
Manufacturer: Signetics High Technology, Inc.
Description: Operational Amplifier, 2 Func, 6000uV Offset-Max, BIPolar, PDIP8
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 0.2 µA
Bias Current-Max (IIB) @25C 0.15 µA
Common-mode Reject Ratio-Nom 90.0 dB
Frequency Compensation YES
Input Offset Voltage-Max 6000.0 µV
JESD-30 Code R-PDIP-T8
JESD-609 Code e0
Low-Offset NO
Neg Supply Voltage Limit-Max -18.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 2
Number of Terminals 8
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Peak Reflow Temperature (Cel) NOT SPECIFIED
Qualification Status Not Qualified
Slew Rate-Nom 15.0 V/us
Slew Rate-Min 10.0 V/us
Sub Category Operational Amplifier
Supply Current-Max 5.6 mA
Supply Voltage Limit-Max 18.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Unity Gain BW-Nom 1000.0 kHz
Voltage Gain-Min 25000.0
