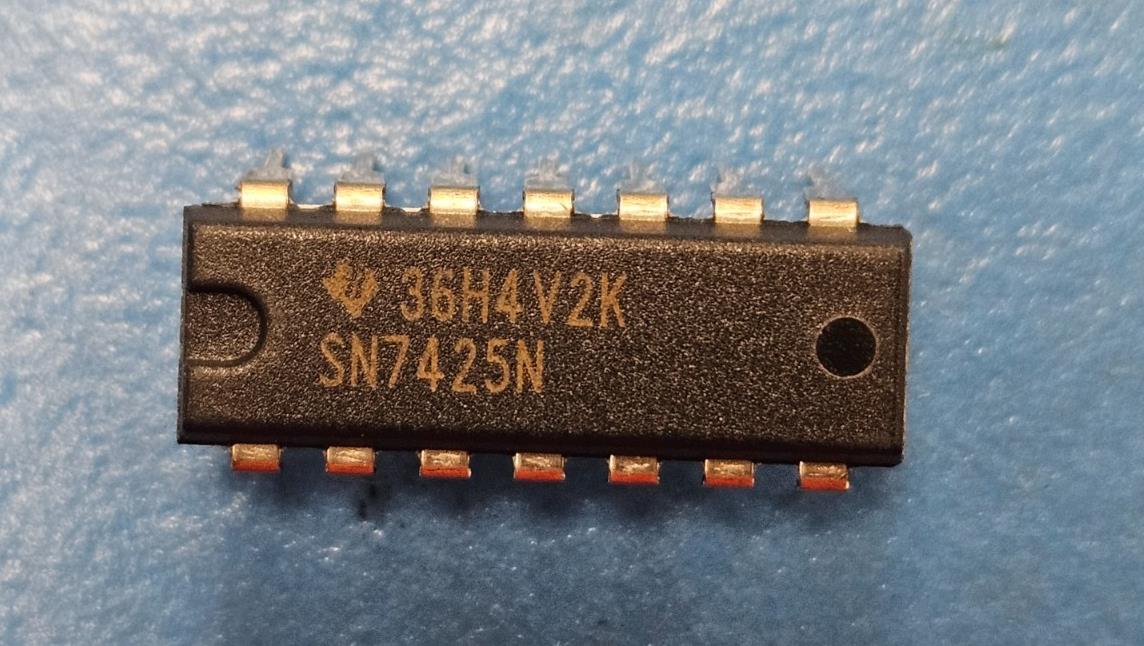

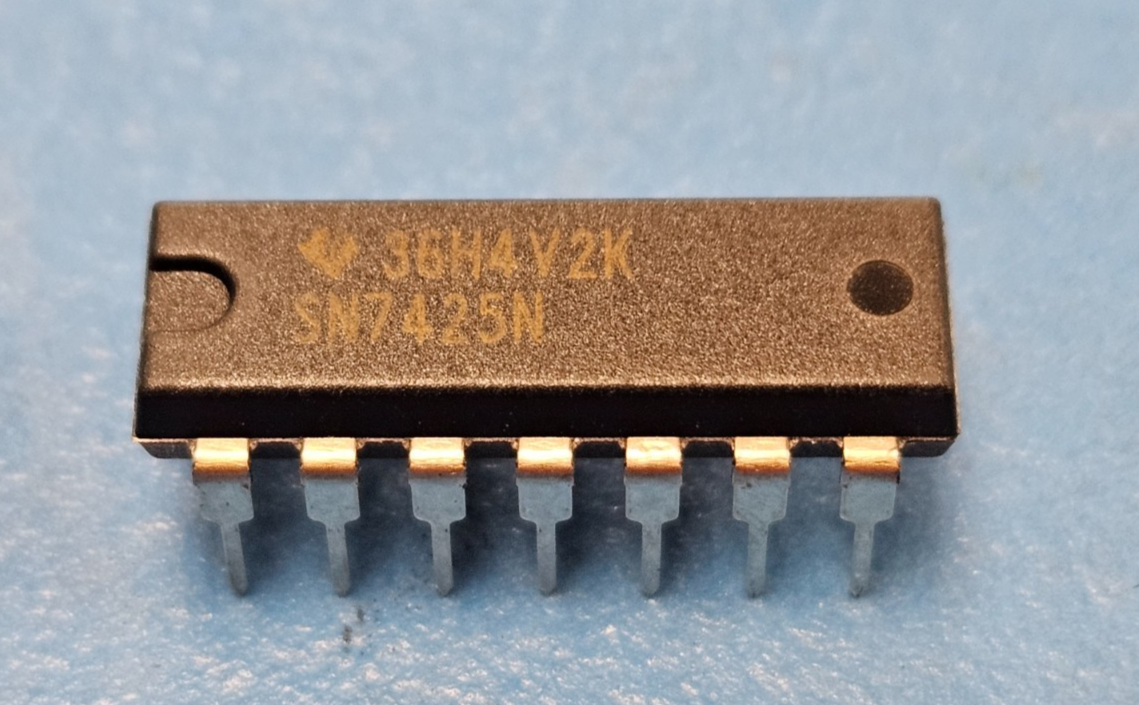

(3PCS) SN7425N TI NOR Gate, TTL/H/L Series, 2-Func, 4-Input, TTL, PDIP14
Tax included.
This listing is for (3PCS) of SN7425N by TI
Status Active
Additional Feature STROBED O/P'S
Family TTL/H/L
JESD-30 Code R-PDIP-T14
J-STD-609 Code e4
Length (mm) 19.3050
Load Capacitance (pF) 15.0000
Logic IC Type NOR GATE
Output Low Current-Max (mA) 16.000000000000000
Number of Functions 2
Number of Inputs 4
Number of Terminals 14
Operating Temperature-Max (Cel) 70
Operating Temperature-Min (Cel) 0
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP14,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Packing Method TUBE
Supply Current-Max (mA) 19.00000000
Propagation Delay-Max@Nom-Sup (ns) 22.000000000000000000
Propagation Delay (ns) 22.0000
DLA Qualification Not Qualified
Schmitt Trigger NO
Seated Height-Max (mm) 5.0800
Supply Voltage-Max (V) 5.2500
Supply Voltage-Min (V) 4.7500
Supply Voltage-Nom (V) 5
Surface Mount NO
Technology TTL
Temperature Grade COMMERCIAL
Terminal Finish Nickel/Palladium/Gold (Ni/Pd/Au)
Terminal Form THROUGH-HOLE
Terminal Pitch (mm) 2.540
Terminal Position DUAL
Width (mm) 7.6200
