(3PCS) OP497FS PMI/AD OP Amp Quad GP ±20V 16-Pin SOIC W
Tax included.

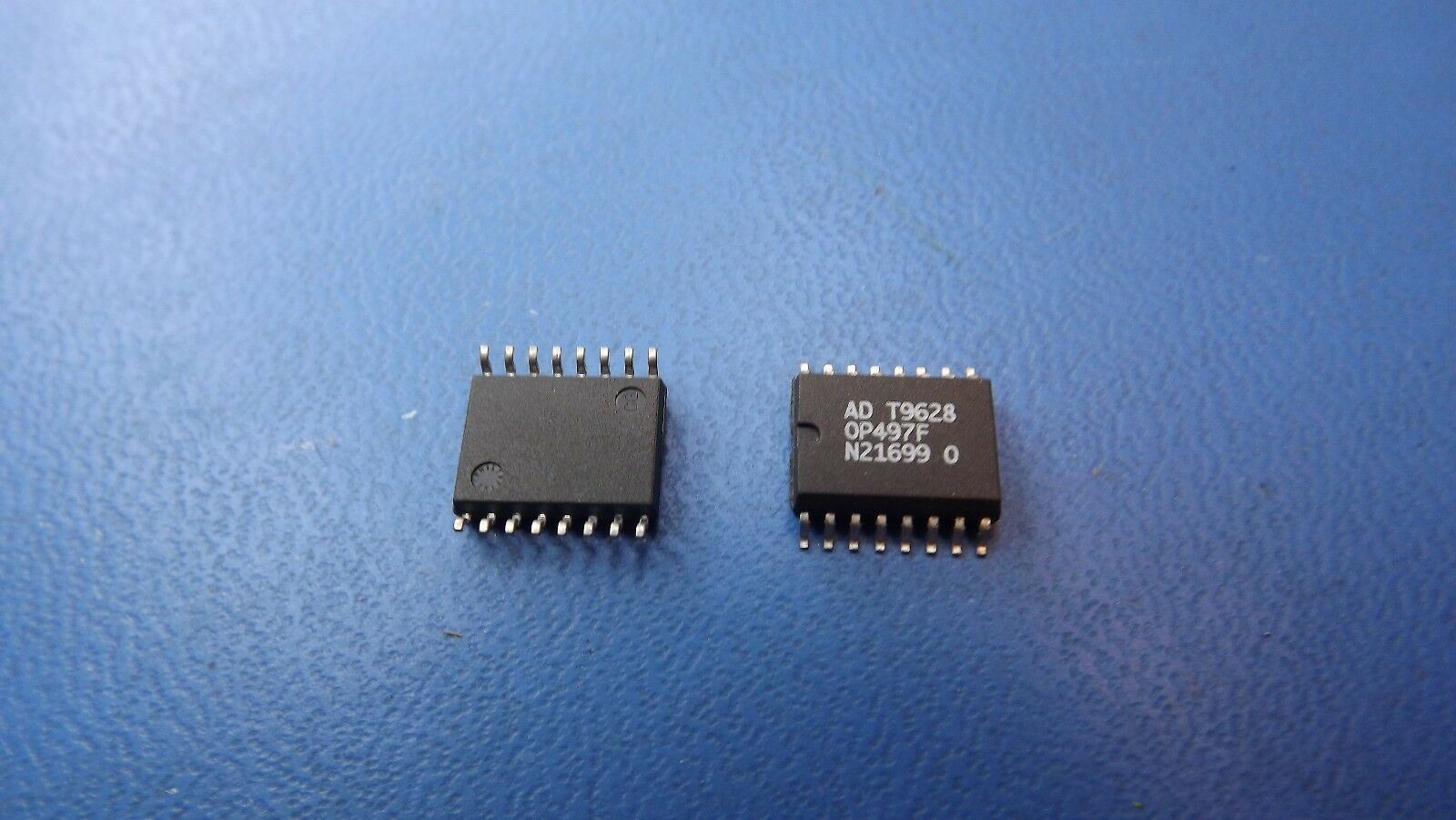

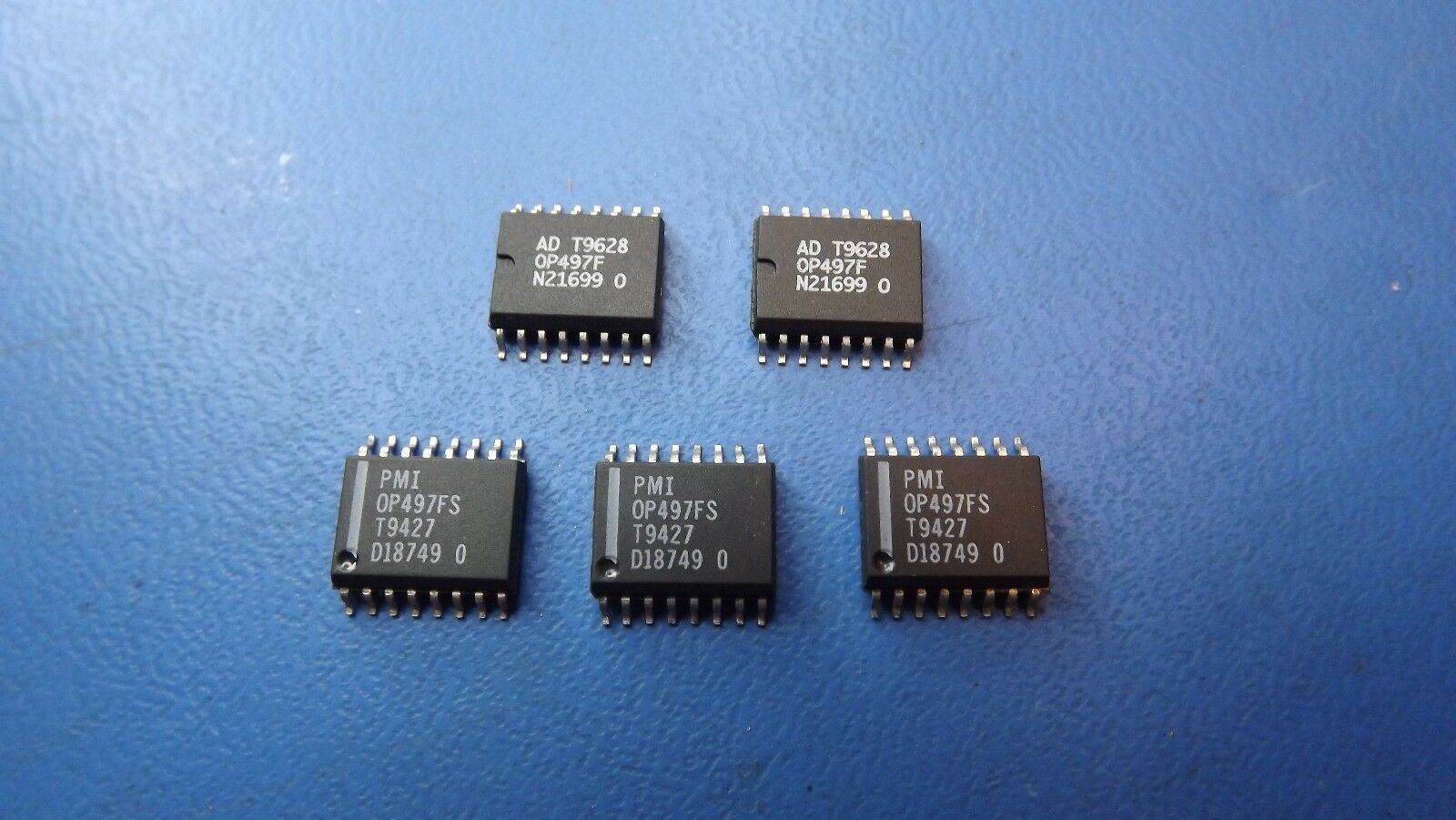

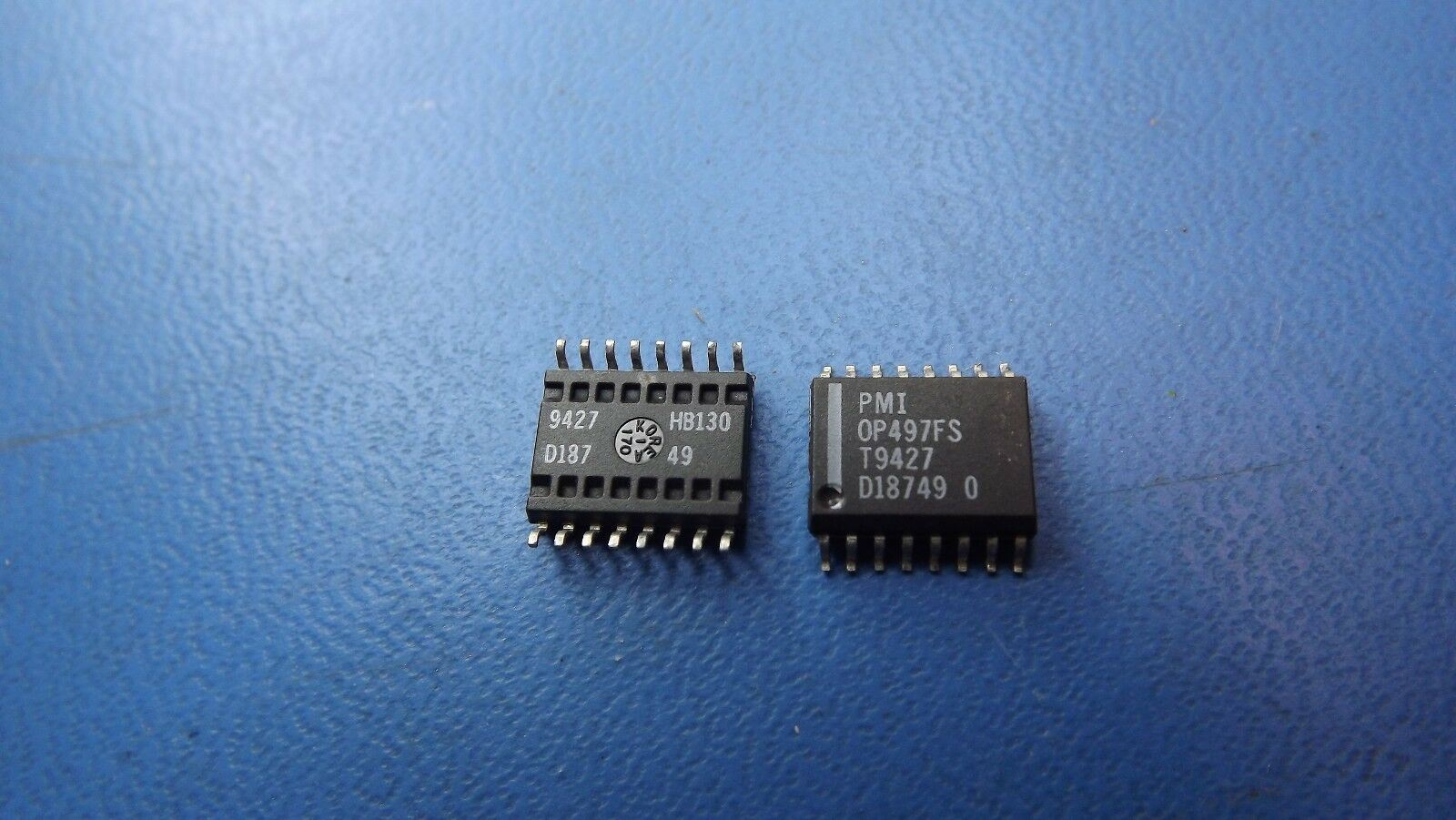

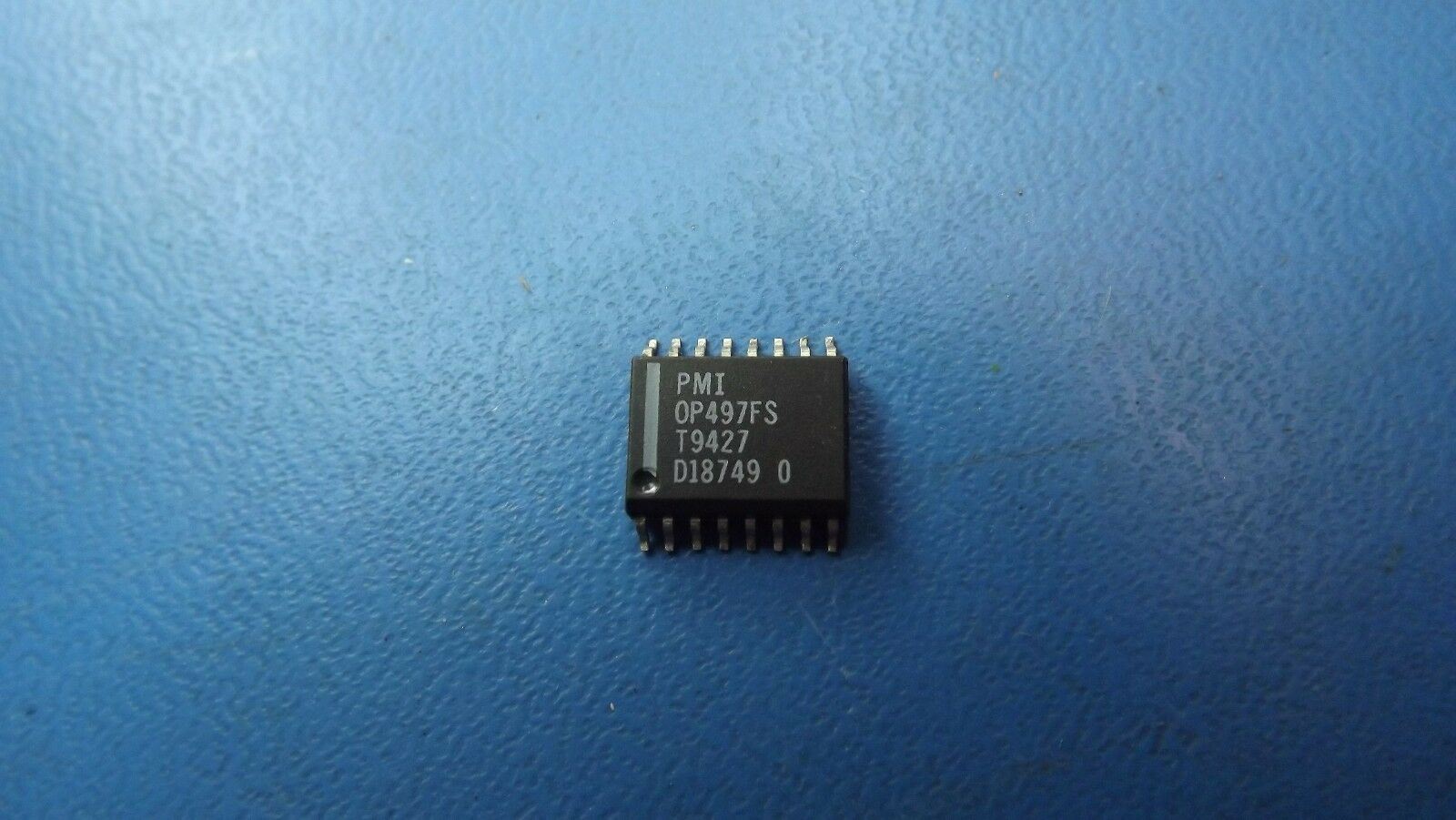

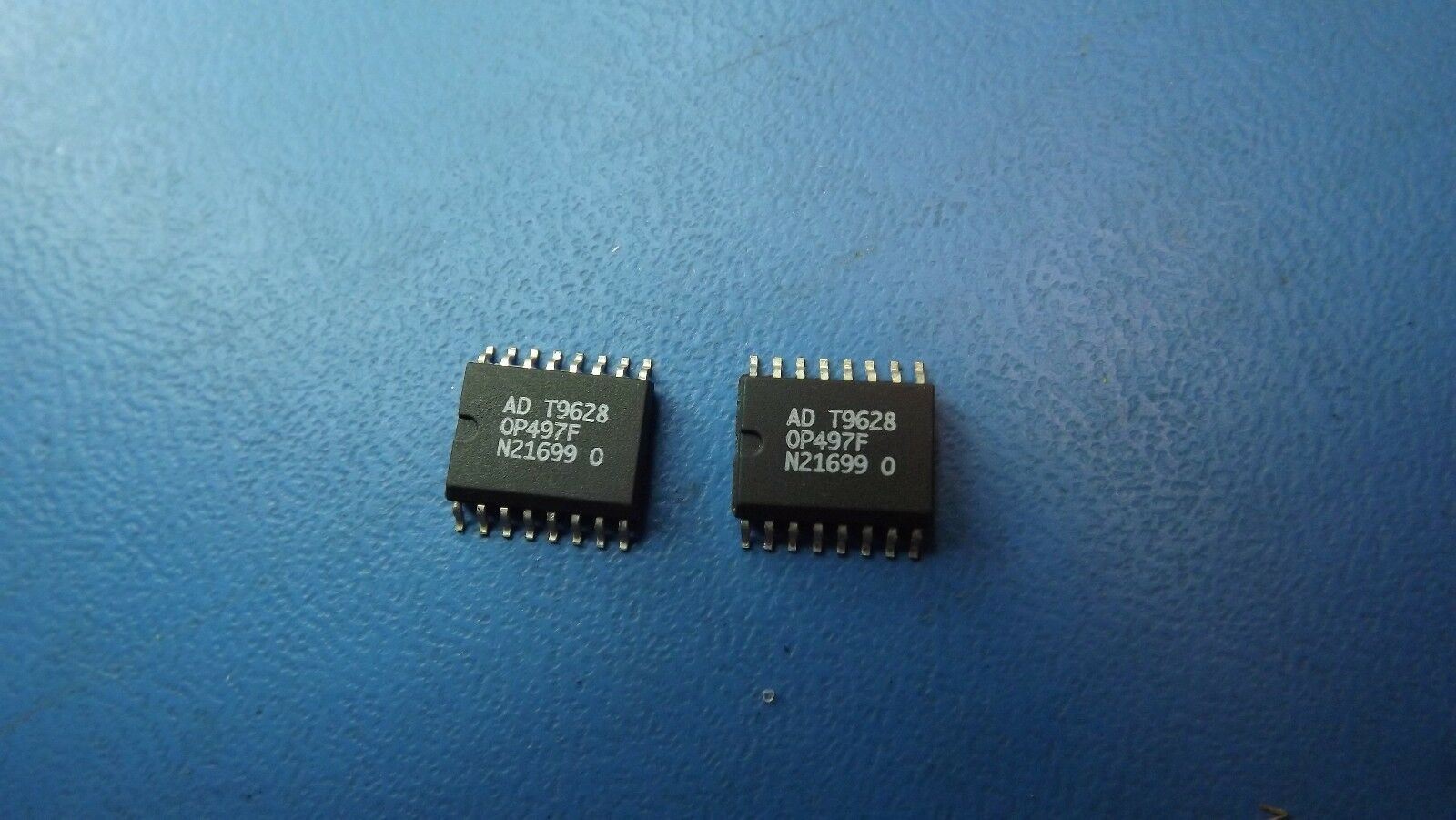

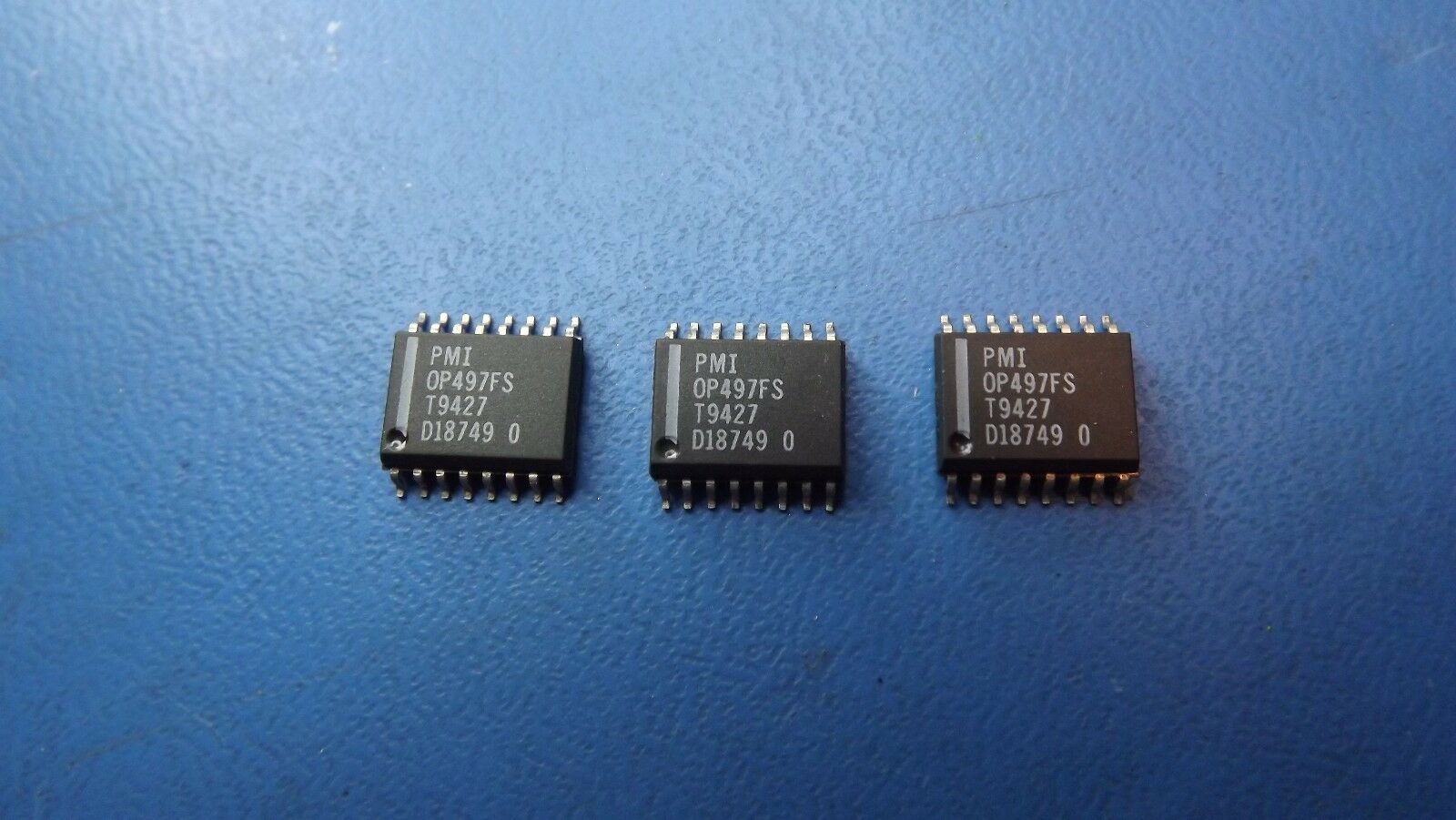

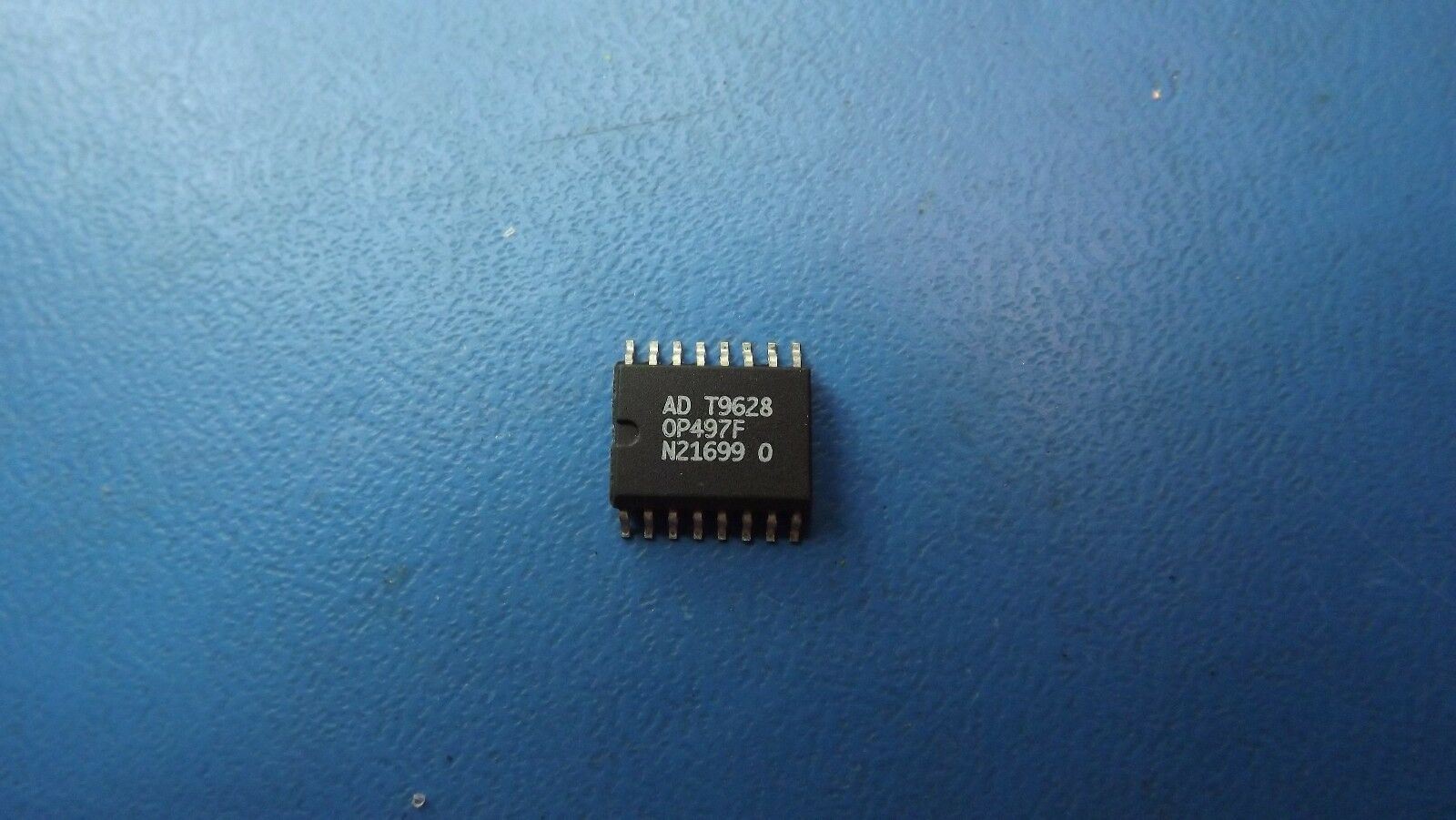

THIS LISTING IS FOR (3PCS) OF OP497FS BY ANALOG DEVICES/PMI
**THESE PARTS HAVE NEVER BEEN USED. LEADS STRAIGHTENED. POSSIBLE TOOL MARKS ON LEADS.
SPECIFICATIONS
| Mfr Package Description | SOIC-16 |
| REACH Compliant | Yes |
| Status | Active |
| Amplifier Type | OPERATIONAL AMPLIFIER |
| Architecture | VOLTAGE-FEEDBACK |
| Average Bias Current-Max (IIB) | 2.0E-4 µA |
| Bias Current-Max (IIB) @25C | 1.5E-4 µA |
| Common-mode Reject Ratio-Nom | 130.0 dB |
| Common-mode Reject Ratio-Min | 114.0 dB |
| Frequency Compensation | YES |
| Input Offset Voltage-Max | 150.0 µV |
| JESD-30 Code | R-PDSO-G16 |
| JESD-609 Code | e0 |
| Low-Bias | YES |
| Low-Offset | YES |
| Micropower | YES |
| Moisture Sensitivity Level | 1 |
| Neg Supply Voltage Limit-Max | -20.0 V |
| Neg Supply Voltage-Nom (Vsup) | -15.0 V |
| Number of Functions | 4 |
| Number of Terminals | 16 |
| Operating Temperature-Min | -40.0 Cel |
| Operating Temperature-Max | 85.0 Cel |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | SOP |
| Package Equivalence Code | SOP16,.4 |
| Package Shape | RECTANGULAR |
| Package Style | SMALL OUTLINE |
| Peak Reflow Temperature (Cel) | 220 |
| Power Supplies (V) | +-15 |
| Qualification Status | Not Qualified |
| Seated Height-Max | 2.65 mm |
| Slew Rate-Nom | 0.15 V/us |
| Slew Rate-Min | 0.05 V/us |
| Sub Category | Operational Amplifier |
| Supply Current-Max | 3.0 mA |
| Supply Voltage Limit-Max | 20.0 V |
| Supply Voltage-Nom (Vsup) | 15.0 V |
| Surface Mount | YES |
| Technology | BIPOLAR |
| Temperature Grade | INDUSTRIAL |
| Terminal Finish | Tin/Lead (Sn85Pb15) |
| Terminal Form | GULL WING |
| Terminal Pitch | 1.27 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | 20 |
| Unity Gain BW-Nom | 500.0 kHz |
| Voltage Gain-Min | 1500000.0 |
| Length | 10.3 mm |
| Width | 7.5 mm |
