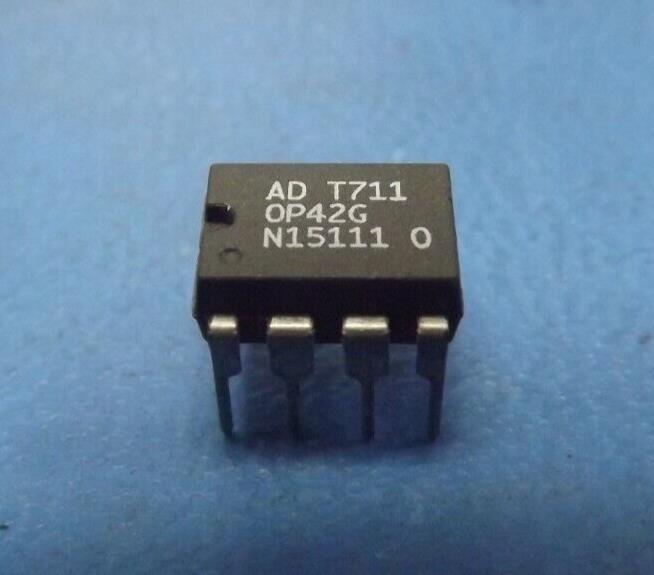

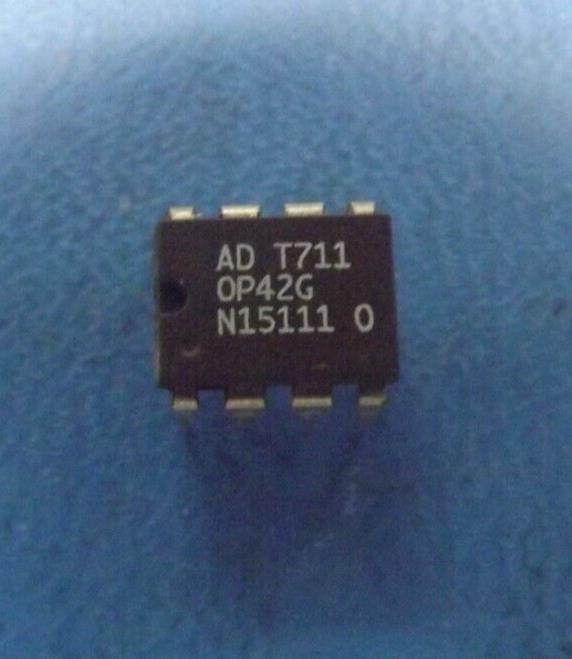

(3PCS) OP42GP ANALOG DEVICES OP Amp Single GP ±20V 8-Pin PDIP
Tax included.
THIS LISTING IS FOR (3PCS) OF OP42GP BY ANALOG DEVICES
Mfr Package Description PLASTIC, DIP-8
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 0.002 µA
Bias Current-Max (IIB) @25C 2.5E-4 µA
Common-mode Reject Ratio-Nom 94.0 dB
Common-mode Reject Ratio-Min 80.0 dB
Frequency Compensation YES
Input Offset Voltage-Max 6000.0 µV
JESD-30 Code R-PDIP-T8
JESD-609 Code e0
Low-Bias YES
Low-Offset NO
Neg Supply Voltage Limit-Max -20.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 1
Number of Terminals 8
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.33 mm
Slew Rate-Nom 50.0 V/us
Slew Rate-Min 40.0 V/us
Sub Category Operational Amplifier
Supply Current-Max 6.5 mA
Supply Voltage Limit-Max 20.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Unity Gain BW-Nom 10000.0 kHz
Voltage Gain-Min 100000.0
Length 9.27 mm
Width 7.62 mm
