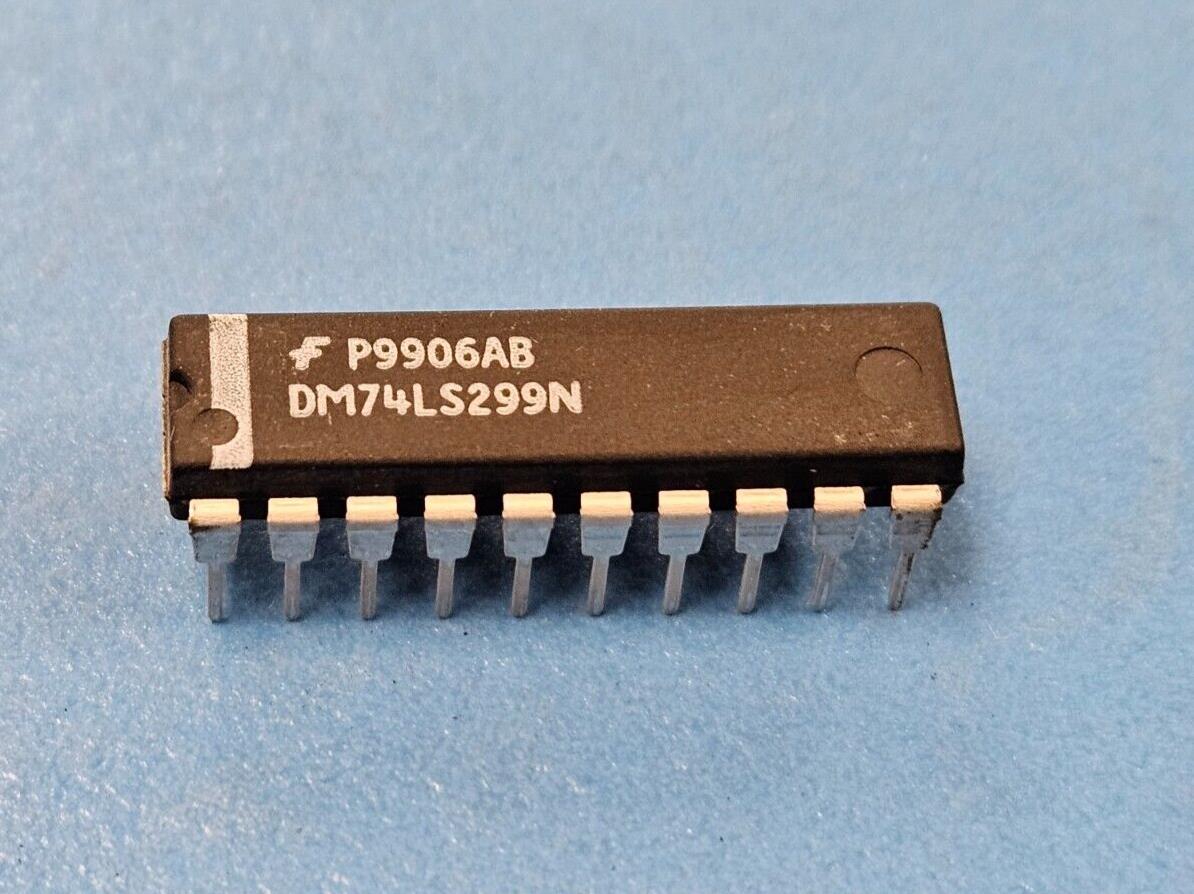

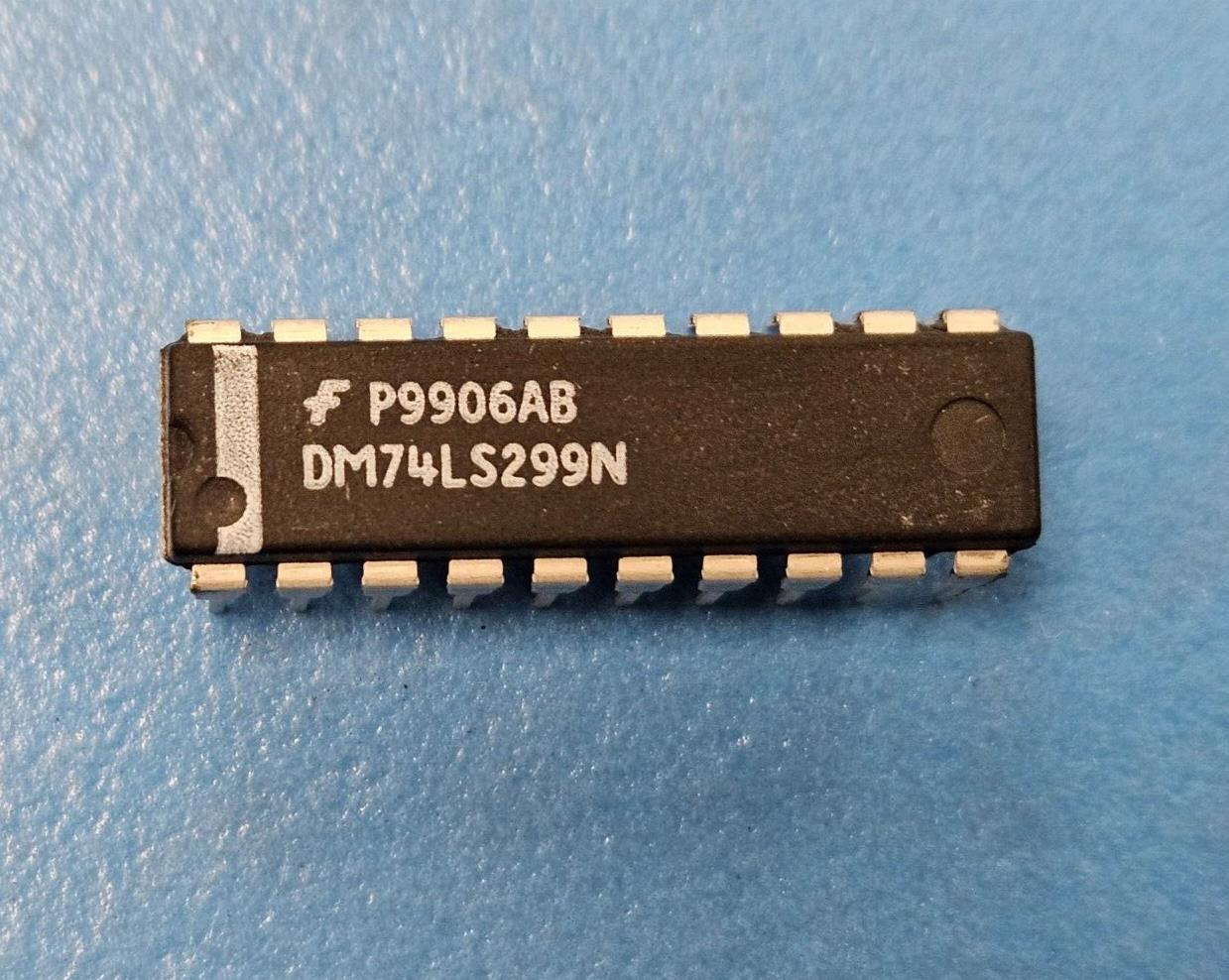

(3PCS) DM74LS299N Parallel In Parallel Out, LS Series, 8-Bit, Bi-direct, PDIP20
Tax included.
This listing is for (3PCS) of DM74LS299N by FSC
Mfr Package Description 0.300 INCH, PLASTIC, MS-001, DIP-20
Status Active
Logic IC Type PARALLEL IN PARALLEL OUT
Count Direction BIDIRECTIONAL
Family LS
fmax-Min 35.0 MHz
JESD-30 Code R-PDIP-T20
JESD-609 Code e0
Number of Bits 8
Number of Functions 1
Number of Terminals 20
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Characteristics 3-STATE
Output Polarity TRUE
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Shape RECTANGULAR
Package Style IN-LINE
Propagation Delay (tpd) 35.0 ns
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.75 V
Supply Voltage-Max (Vsup) 5.25 V
Surface Mount NO
Technology TTL
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Trigger Type POSITIVE EDGE
Length 26.075 mm
Width 7.62 mm
Additional Feature HOLD MODE; COMMON I/O PINS; GATED OUTPUT CONTROL
