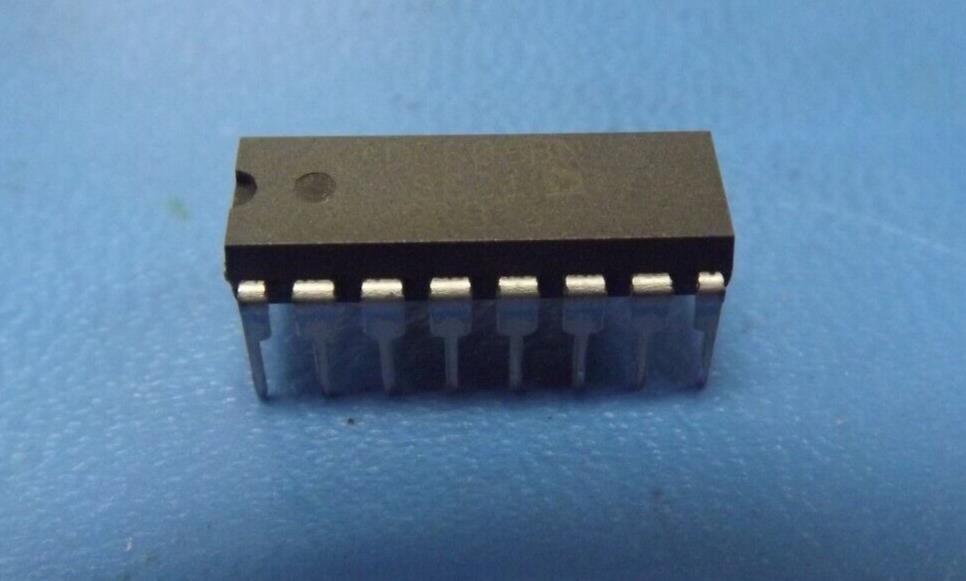

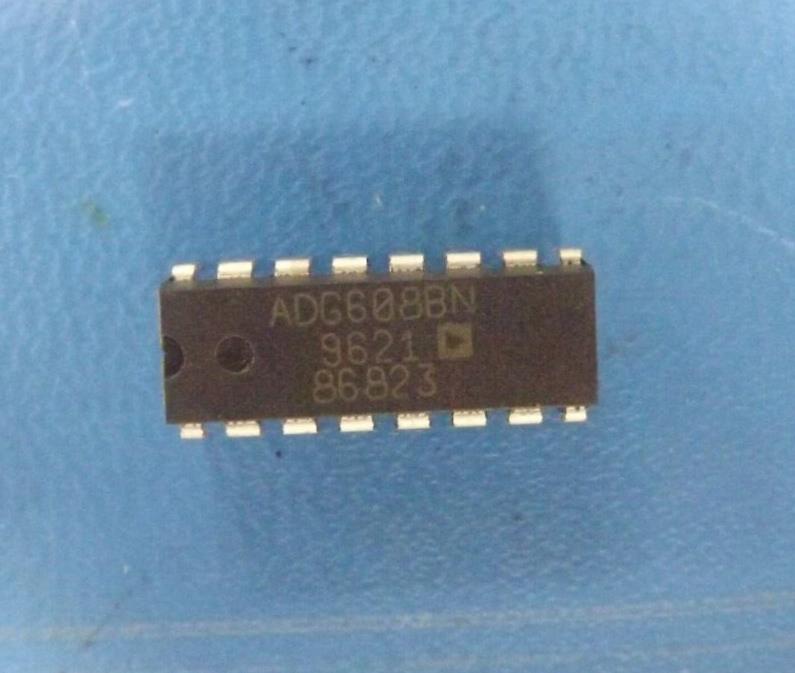

(3PCS) ADG608BN Single-Ended Multiplexer, 1 Func, 8 Channel, BICMOS, PDIP16
Tax included.
THIS LISTING IS FOR (3PCS) OF ADG608BN BY ANALOG DEVICES
Mfr Package Description PLASTIC, DIP-16
Status Discontinued
Analog IC - Other Type SINGLE-ENDED MULTIPLEXER
JESD-30 Code R-PDIP-T16
JESD-609 Code e0
Neg Supply Voltage-Nom (Vsup) -5.0 V
Neg Supply Voltage-Min (Vsup) -4.5 V
Neg Supply Voltage-Max (Vsup) -5.5 V
Number of Channels 8
Number of Functions 1
Number of Terminals 16
Off-state Isolation-Nom 85.0 dB
On-state Resistance Match-Nom 2.0 ohm
On-state Resistance-Max (Ron) 30.0 ohm
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.33 mm
Signal Current-Max 0.02 A
Sub Category Multiplexer or Switches
Supply Voltage-Nom (Vsup) 5.0 V
Supply Voltage-Min (Vsup) 4.5 V
Supply Voltage-Max (Vsup) 5.5 V
Surface Mount NO
Switch-off Time-Max 75.0 ns
Switch-on Time-Max 75.0 ns
Technology BICMOS
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 20.13 mm
Width 7.62 mm
Additional Feature OPERATION WITH SINGLE 3V/5V ALSO POSSIBLE
