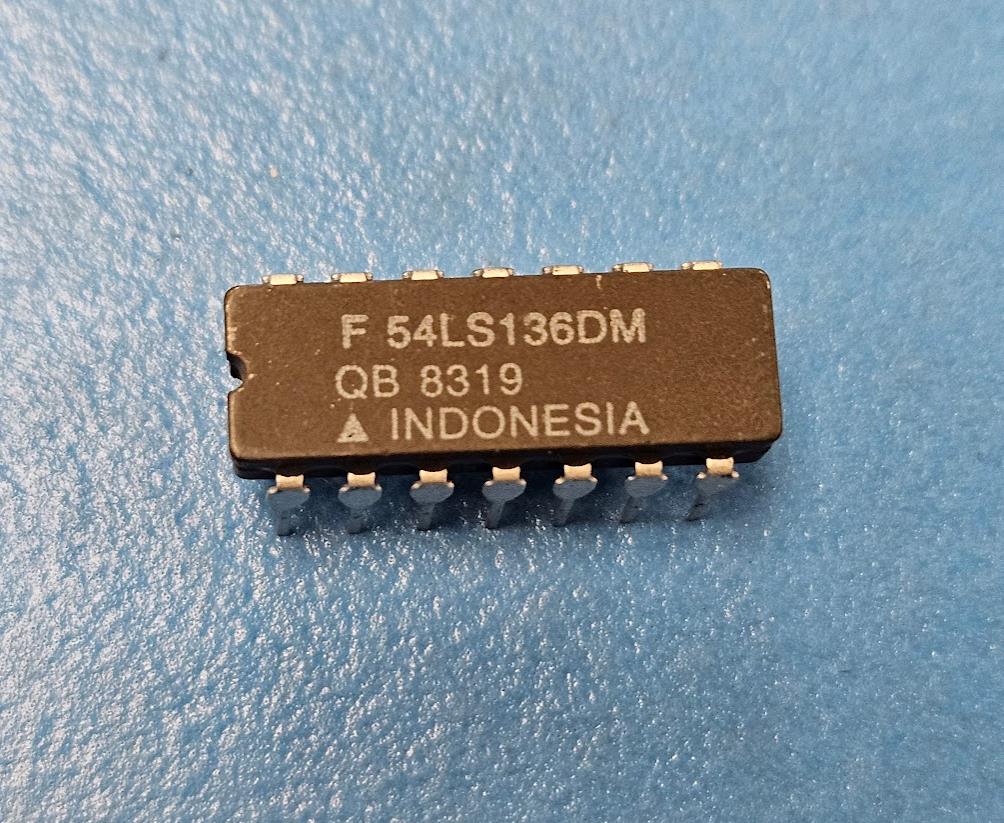

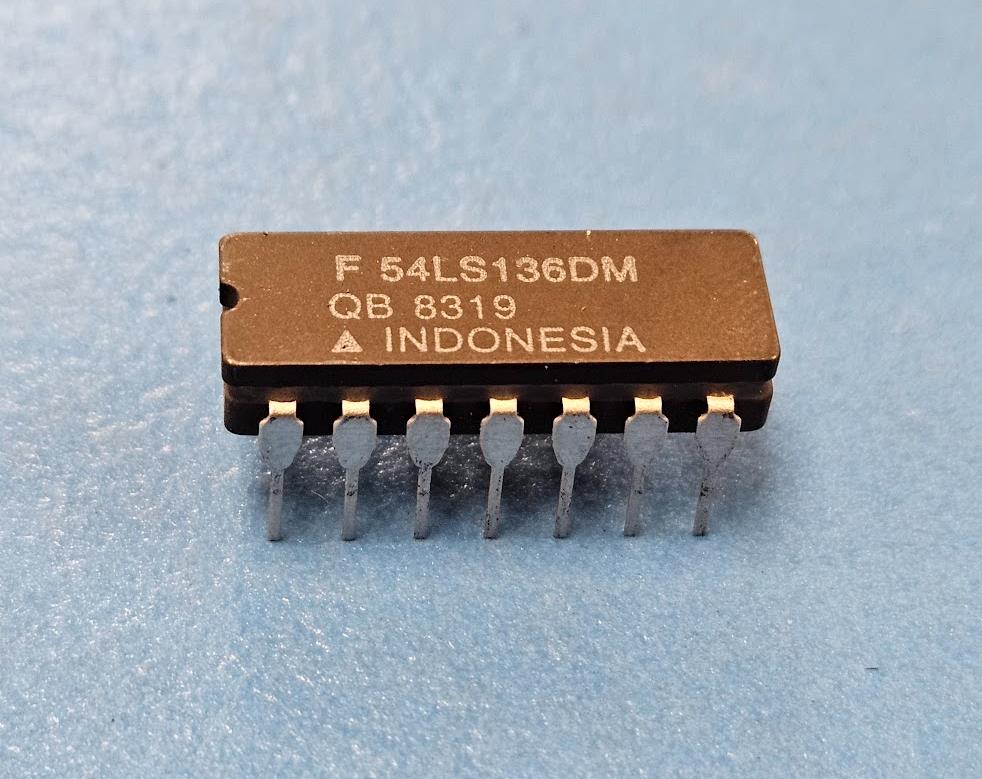

(3PCS) 54LS136DMQB FSC XOR Gate, LS Series, 4-Func, 2-Input, TTL, CDIP14
Tax included.
This listing is for (1pc) of 54LS136DMQB by FSC
Mfr Package Description CERAMIC, DIP-14
Status Contact Mfr
Logic IC Type XOR GATE
Family LS
JESD-30 Code R-GDIP-T14
Number of Functions 4
Number of Inputs 2.0
Number of Terminals 14
Operating Temperature-Min -55.0 Cel
Operating Temperature-Max 125.0 Cel
Output Characteristics OPEN-COLLECTOR
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Shape RECTANGULAR
Package Style IN-LINE
Propagation Delay (tpd) 23.0 ns
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.5 V
Supply Voltage-Max (Vsup) 5.5 V
Surface Mount NO
Technology TTL
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 19.43 mm
Width 7.62 mm
