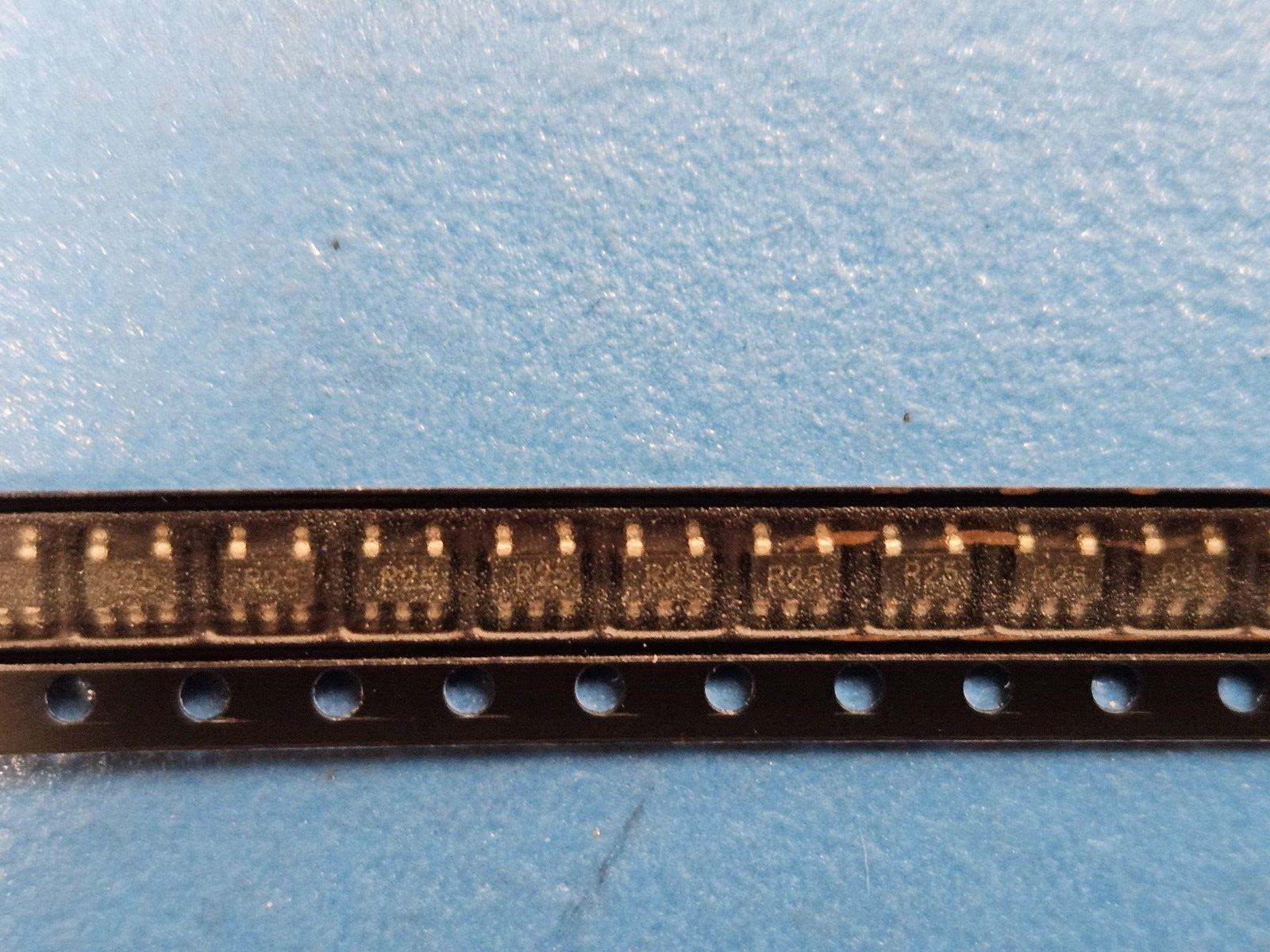

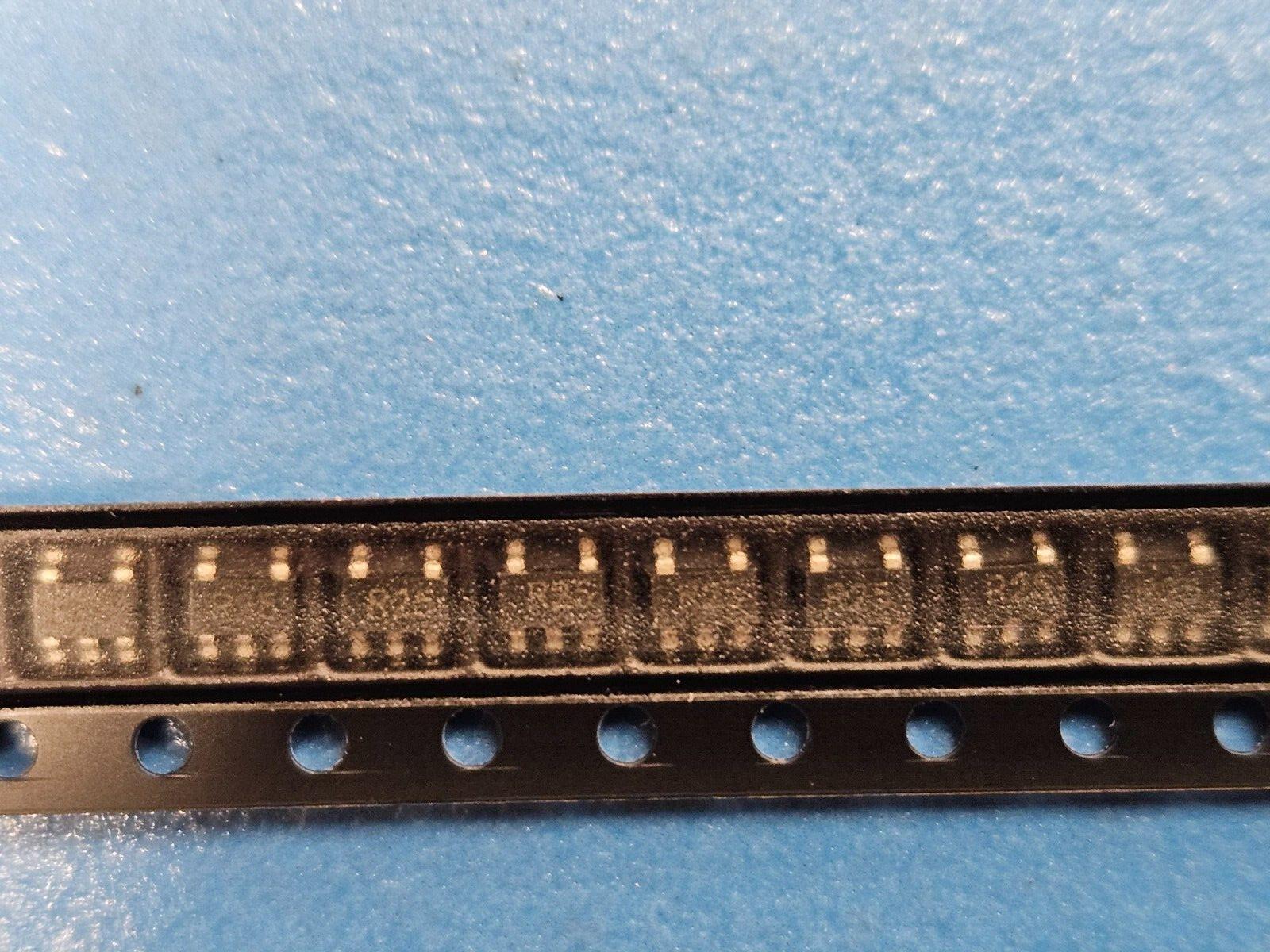

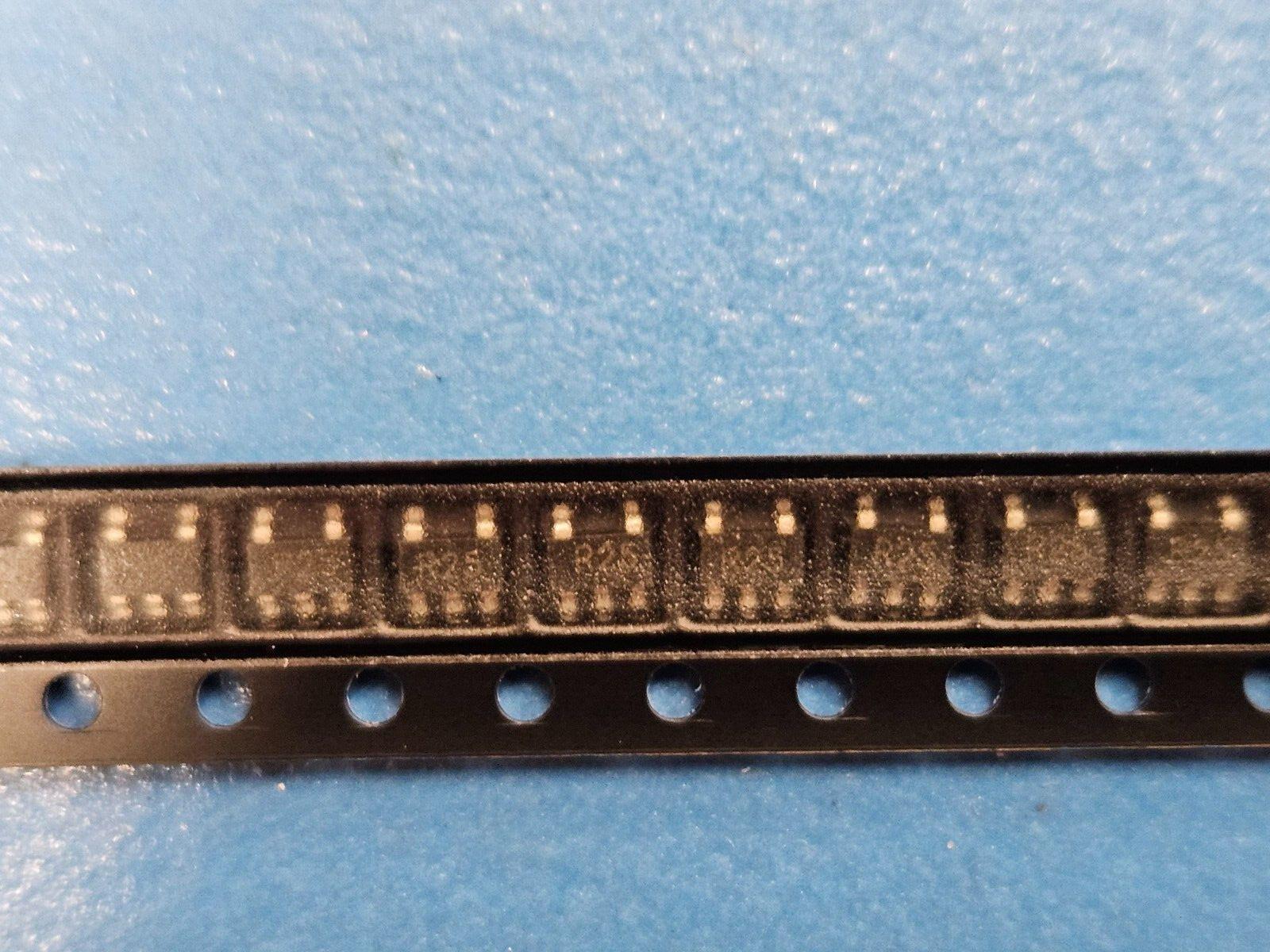

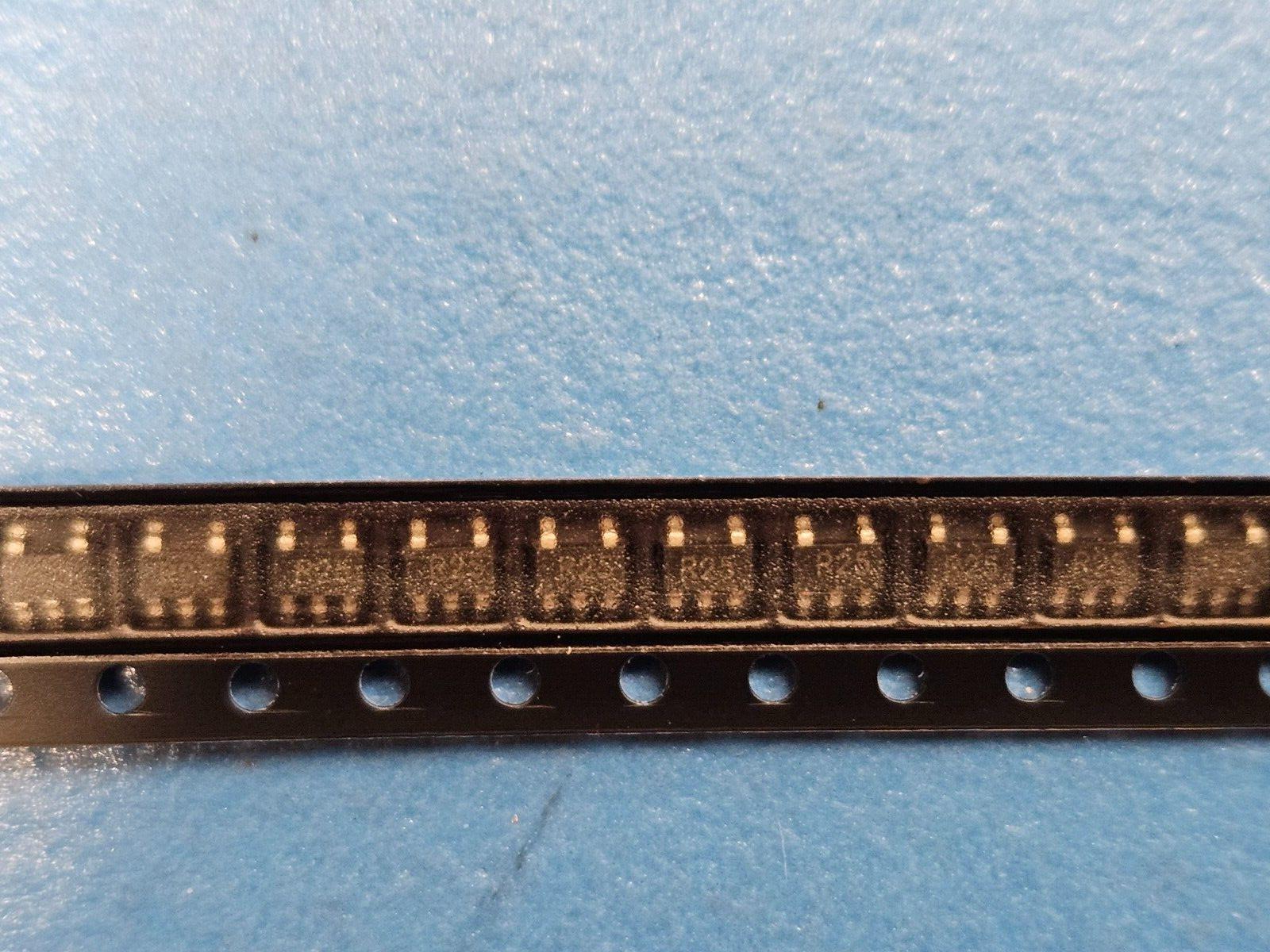

(30PCS) AS3815M5-2.5 LDO Regulator, 2.5V, 0.35V Dropout, BIPolar SOT-23
Tax included.
THIS LISTING IS FOR (30PCS) OF AS3815M5-2.5 BY SIPEX
Mfr Package Description SOT-23, 5 PIN
Status Discontinued
Regulator Type FIXED POSITIVE SINGLE OUTPUT LDO REGULATOR
Adjustability FIXED
Dropout Voltage1-Nom 0.21 V
Dropout Voltage1-Max 0.35 V
Input Voltage Absolute-Max 20.0 V
Input Voltage-Min 3.5 V
Input Voltage-Max 16.0 V
JESD-30 Code R-PDSO-G5
Line Regulation-Max 0.0625 V
Load Regulation-Max 0.0125 V
Moisture Sensitivity Level 1
Number of Functions 1
Number of Outputs 1.0
Number of Terminals 5
Operating Temperature, TJ-Min -40.0 Cel
Operating Temperature, TJ-Max 125.0 Cel
Output Current1-Max 0.15 A
Output Voltage1-Nom 2.5 V
Output Voltage1-Min 2.45 V
Output Voltage1-Max 2.55 V
Package Body Material PLASTIC/EPOXY
Package Code LSSOP
Package Equivalence Code TSOP5/6,.11,37
Package Shape RECTANGULAR
Package Style SMALL OUTLINE, LOW PROFILE, SHRINK PITCH
Qualification Status Not Qualified
Seated Height-Max 1.4 mm
Sub Category Other Regulators
Surface Mount YES
Technology BIPOLAR
Terminal Form GULL WING
Terminal Pitch 0.95 mm
Terminal Position DUAL
Voltage Tolerance-Max 2.0 %
Length 2.9 mm
Width 1.6 mm
