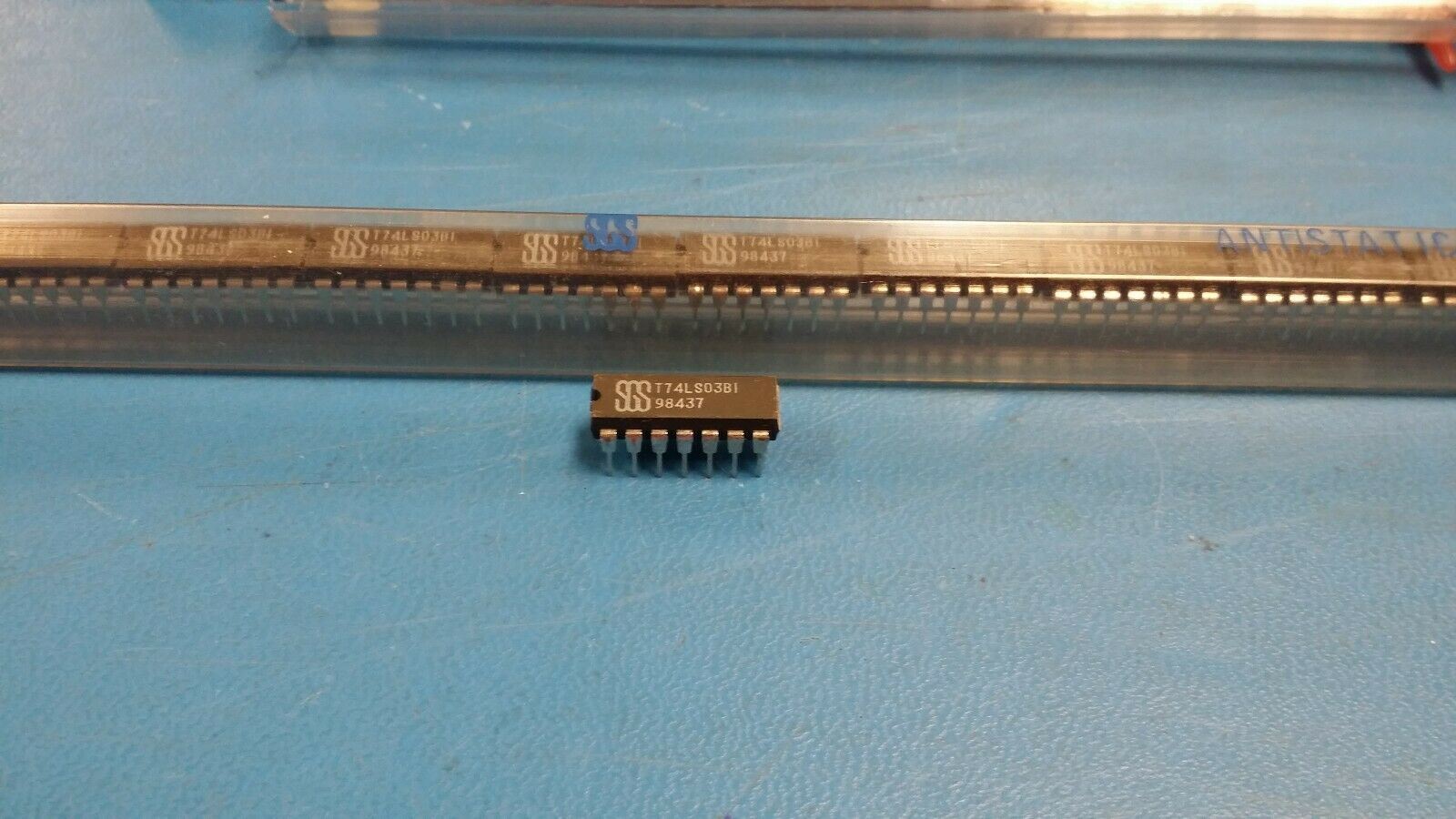

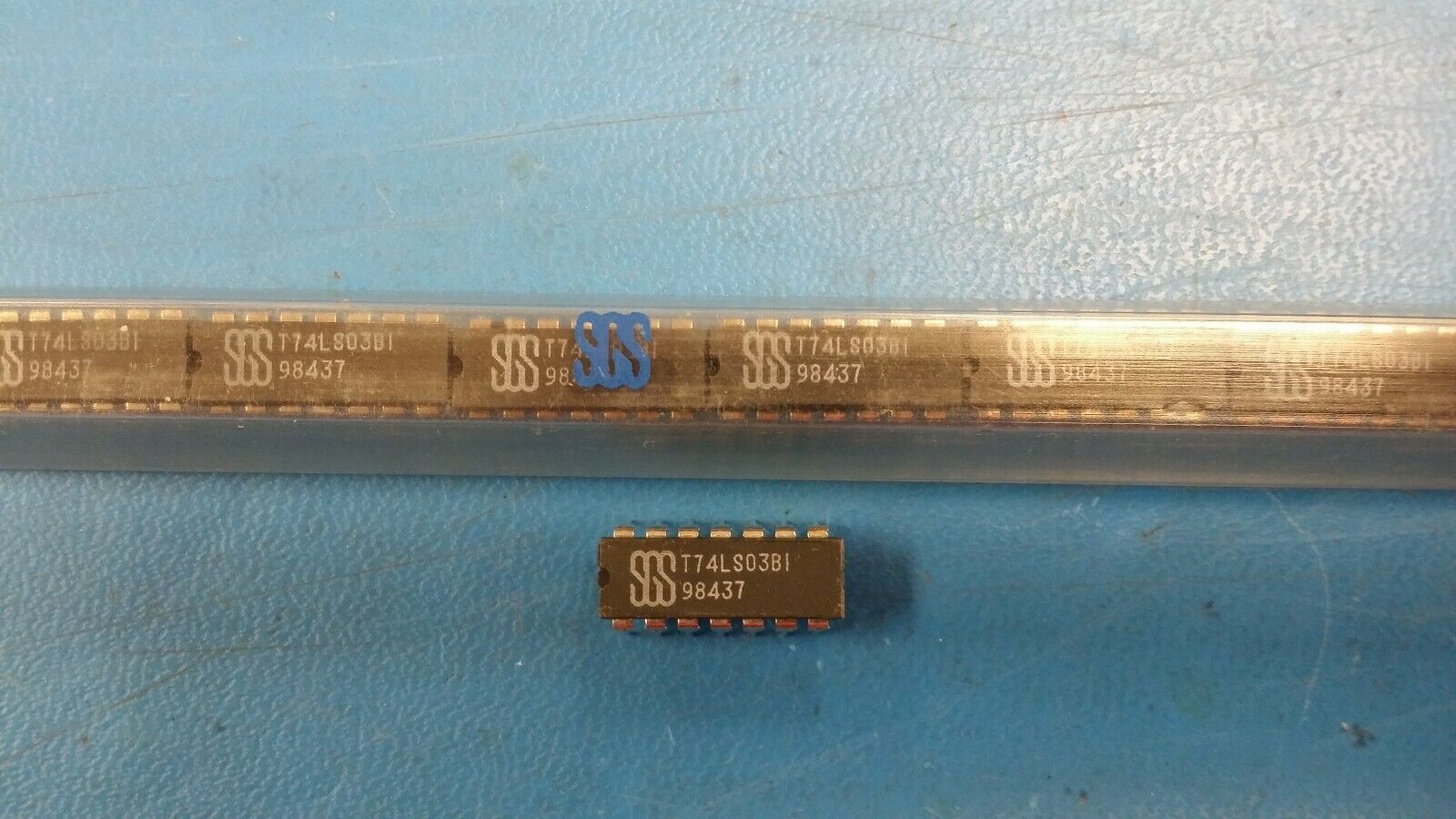

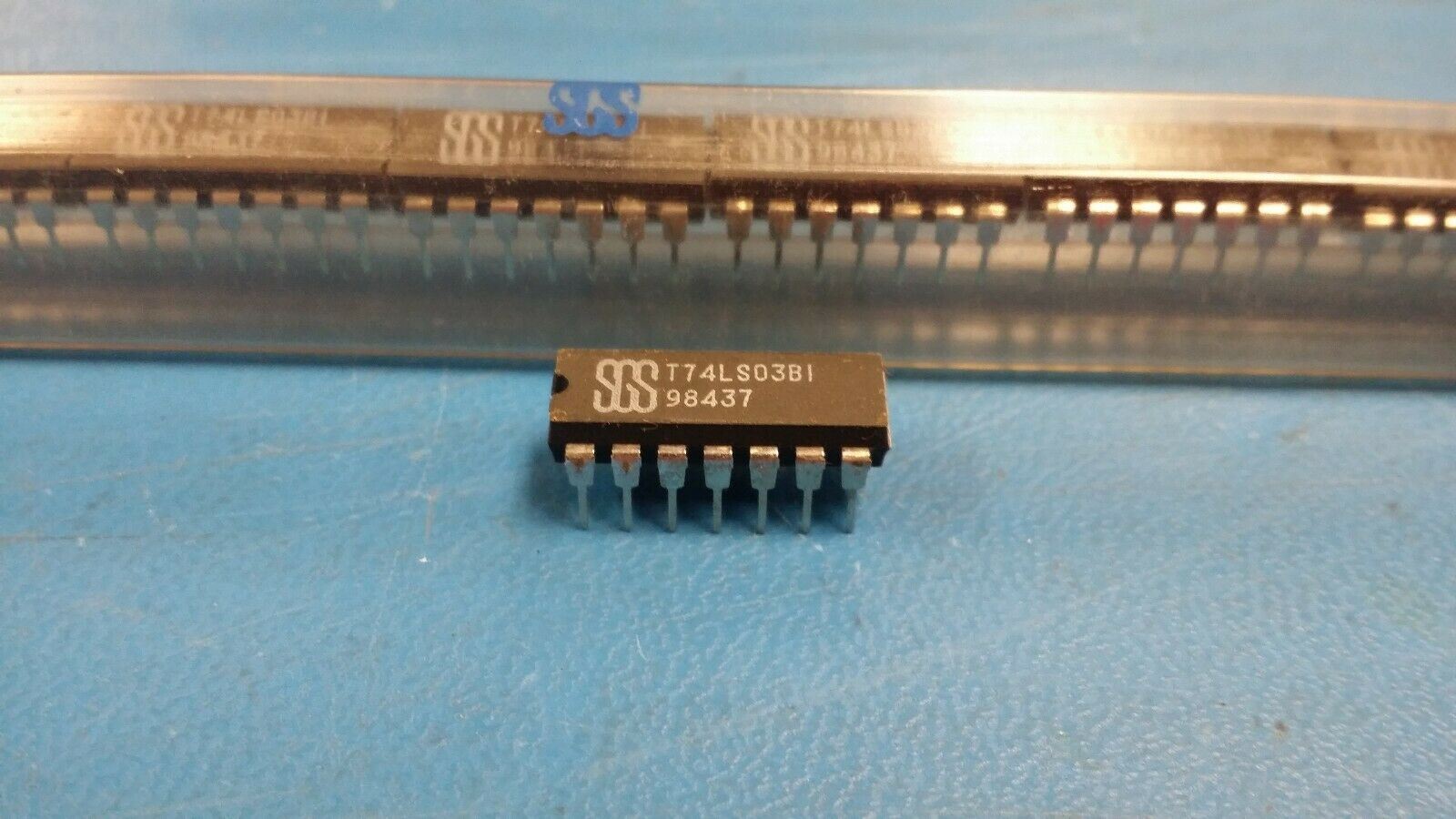

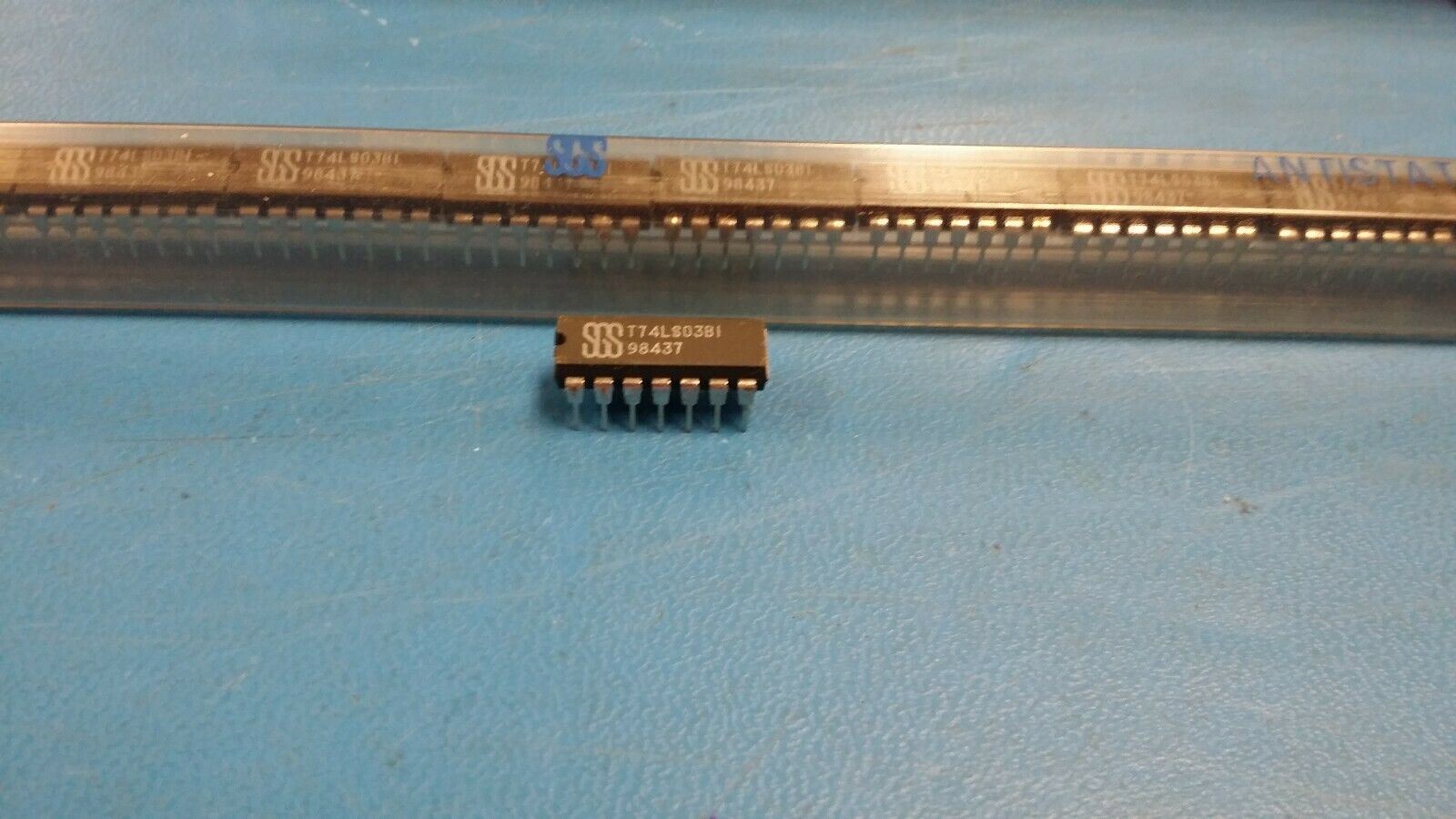

(5 PCS) T74LS03B1 STMICRO IC GATE NAND 4CH 2-INP 14DIP
Tax included.
THIS LISTING IS FOR (30 PCS) OF SN74LS03N BY TI
IC GATE NAND 4CH 2-INP 14DIP
Part #: T74LS03B1
Part Category: Logic ICs
Manufacturer: STMicroelectronics, Inc. (FORMERLY SGS THOMPSON)
Description: NAND Gate, LS Series, 4-Func, 2-Input, TTL, PDIP14
Mfr Package Description PLASTIC, DIP-14
Status Discontinued
Logic IC Type NAND GATE
Sub Category Gates
Family LS
JESD-30 Code R-PDIP-T14
JESD-609 Code e0
Load Capacitance (CL) 15.0 pF
Number of Functions 4
Number of Inputs 2.0
Number of Terminals 14
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Characteristics OPEN-COLLECTOR
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP14,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Peak Reflow Temperature (Cel) NOT SPECIFIED
Power Supply Current-Max (ICC) 4.4 mA
Propagation Delay (tpd) 28.0 ns
Qualification Status Not Qualified
Schmitt Trigger NO
Seated Height-Max 5.1 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.75 V
Supply Voltage-Max (Vsup) 5.25 V
Surface Mount NO
Technology TTL
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Width 7.62 mm
