(3) STW75N06 75A, 60V, 0.014ohm, N-CHANNEL, Si, POWER MOSFET TRANSISTOR TO-247
Tax included.

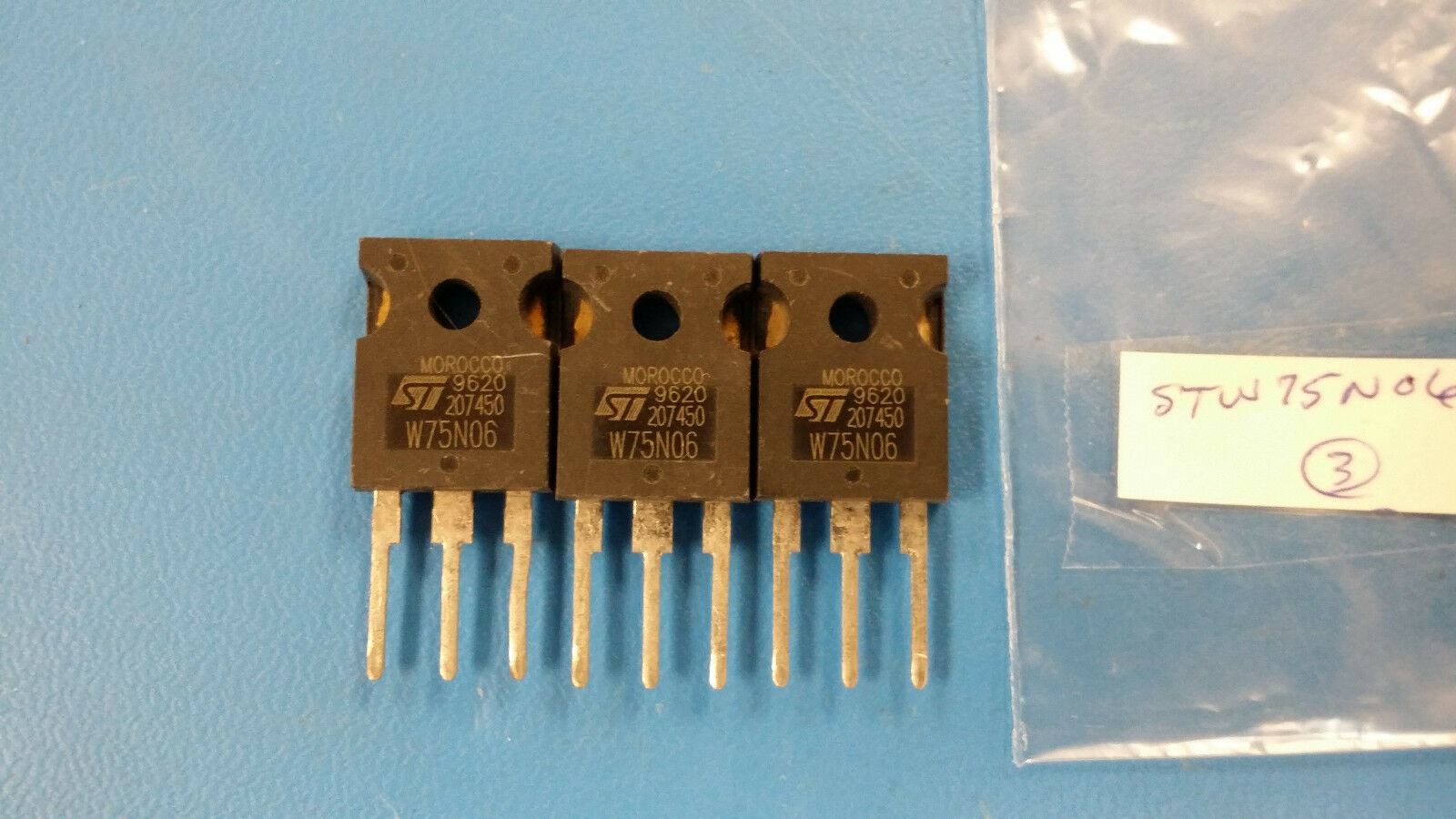

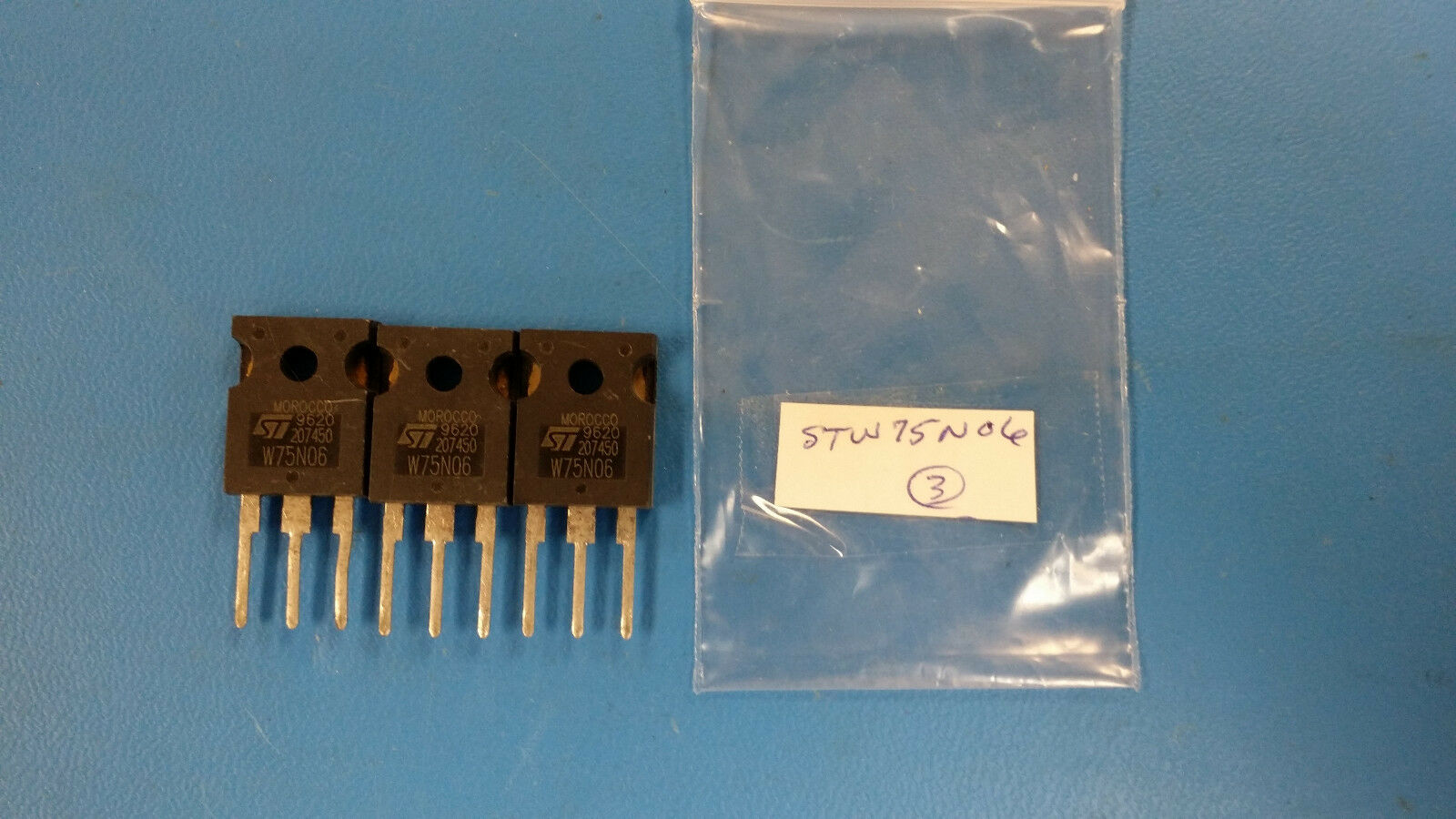

THIS LISTING IS FOR (3) OF STW75N06 BY ST MICROELECTRONICS
75A, 60V, 0.014ohm, N-CHANNEL, Si, POWER MOSFET TRANSISTOR TO-247
75A, 60V, 0.014ohm, N-CHANNEL, Si, POWER MOSFET TRANSISTOR TO-247
| Status | Active-Unconfirmed |
| Avalanche Energy Rating (Eas) | 900 mJ |
| Configuration | SINGLE WITH BUILT-IN DIODE |
| Drain Current-Max (Abs) (ID) | 75 A |
| Drain Current-Max (ID) | 75 A |
| Drain-source On Resistance-Max | 0.0140 ohm |
| DS Breakdown Voltage-Min | 60 V |
| Feedback Cap-Max (Crss) | 650 pF |
| FET Technology | METAL-OXIDE SEMICONDUCTOR |
| JEDEC-95 Code | TO-247 |
| JESD-30 Code | R-PSFM-T3 |
| JESD-609 Code | e0 |
| Number of Elements | 1 |
| Number of Terminals | 3 |
| Operating Mode | ENHANCEMENT MODE |
| Operating Temperature-Max | 175 Cel |
| Package Body Material | PLASTIC/EPOXY |
| Package Shape | RECTANGULAR |
| Package Style | FLANGE MOUNT |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Polarity/Channel Type | N-CHANNEL |
| Power Dissipation Ambient-Max | 200 W |
| Power Dissipation-Max (Abs) | 200 W |
| Pulsed Drain Current-Max (IDM) | 300 A |
| Qualification Status | Not Qualified |
| Sub Category | FET General Purpose Power |
| Surface Mount | NO |
| Terminal Finish | TIN LEAD |
| Terminal Form | THROUGH-HOLE |
| Terminal Position | SINGLE |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Transistor Application | SWITCHING |
| Transistor Element Material | SILICON |
| Turn-off Time-Max (toff) | 970 ns |
| Turn-on Time-Max (ton) | 1570 ns |
| Additional Feature | AVALANCHE RATED |
