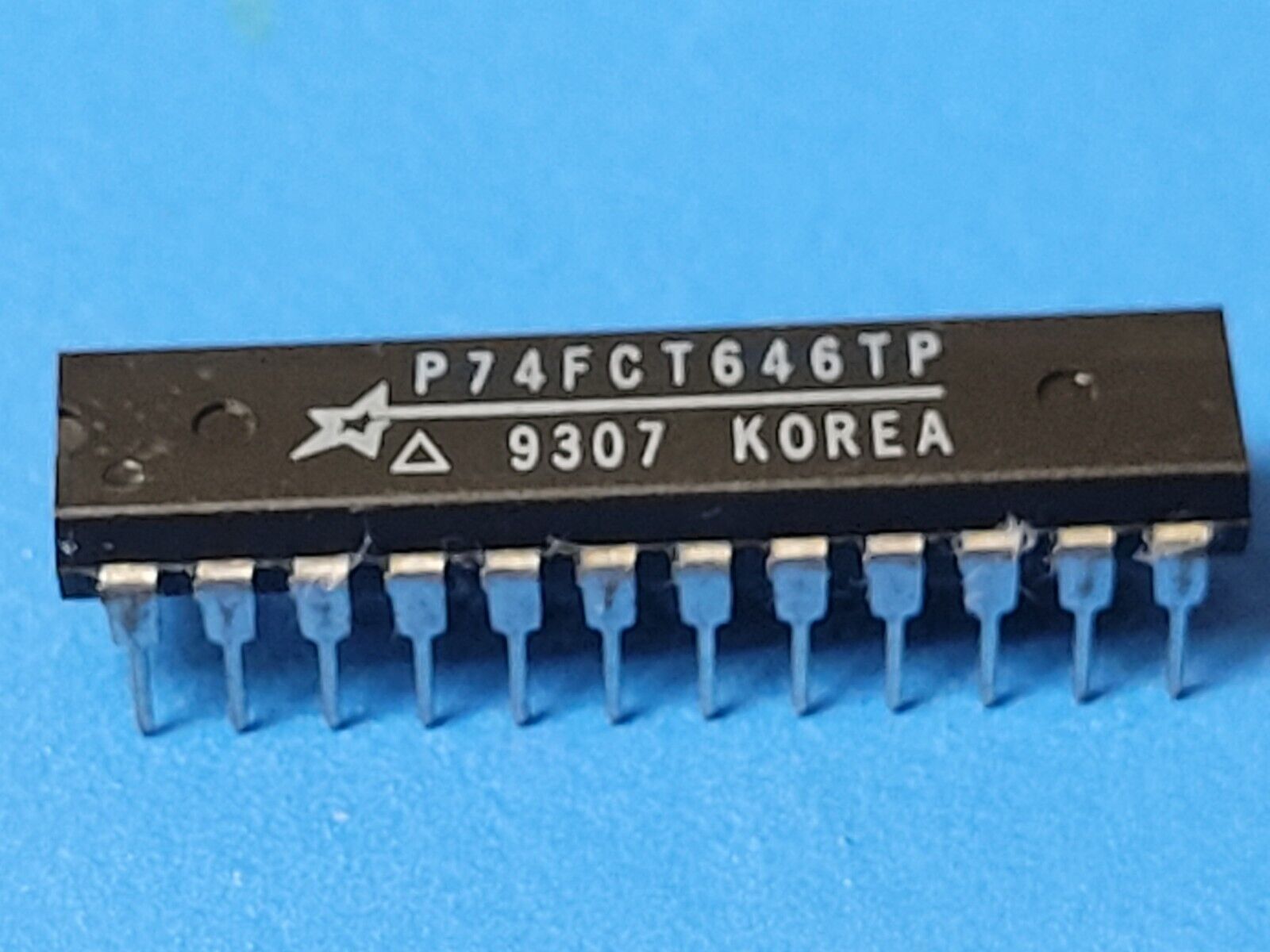

(3) P74FCT646TP Registered Bus Transceiver 1-Func 8-Bit True Output CMOS PDIP24
Tax included.
THIS IS FOR (3 PCS) OF P74FCT646TP BY PERFORMANCE
Registered Bus Transceiver 1-Func 8-Bit True Output CMOS PDIP24
Mfr Package Description 0.300 INCH, PLASTIC, DIP-24
Status Discontinued
Logic IC Type REGISTERED BUS TRANSCEIVER
Sub Category Bus Driver/Transceivers
Control Type INDEPENDENT CONTROL
Count Direction BIDIRECTIONAL
Family FCT
JESD-30 Code R-PDIP-T24
JESD-609 Code e0
Load Capacitance (CL) 50.0 pF
Max I(ol) 0.064 Amp
Number of Bits 8
Number of Functions 1
Number of Ports 2
Number of Terminals 24
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Characteristics 3-STATE
Output Polarity TRUE
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP24,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Prop. Delay@Nom-Sup 9.0 ns
Propagation Delay (tpd) 9.0 ns
Qualification Status Not Qualified
Seated Height-Max 4.318 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.75 V
Supply Voltage-Max (Vsup) 5.25 V
Surface Mount NO
Technology CMOS
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Translation N/A
Trigger Type POSITIVE EDGE
Length 31.9405 mm
Width 7.62 mm
Additional Feature DIRECTION CONTROL; SELECT INPUT FOR MULTIPLEXED TRANSMISSION OF REGISTERED/REAL TIME DATA
