(2PCS) REF191GP V-Ref Precision 2.048V 30mA 8-Pin PDIP
Tax included.

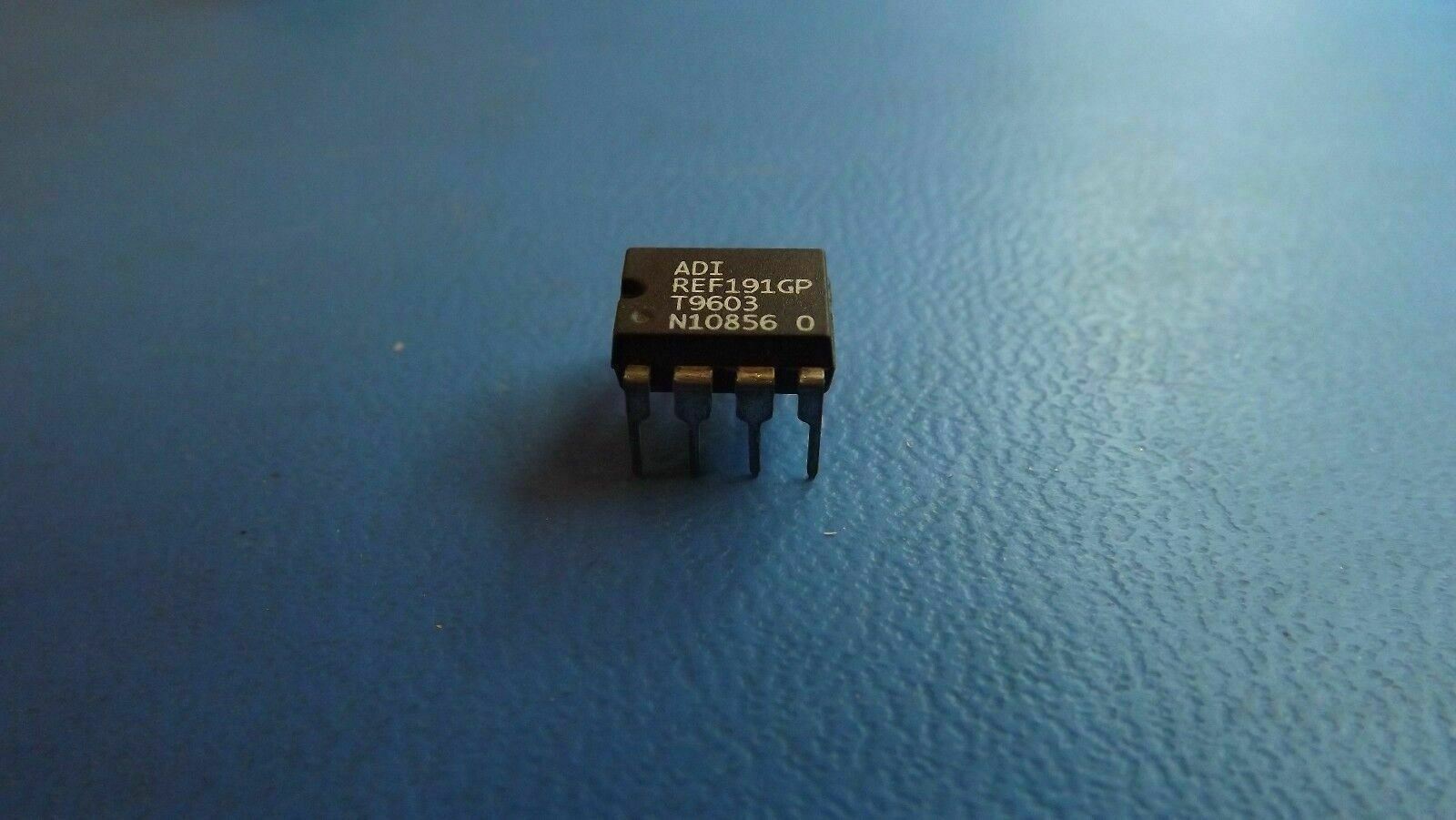

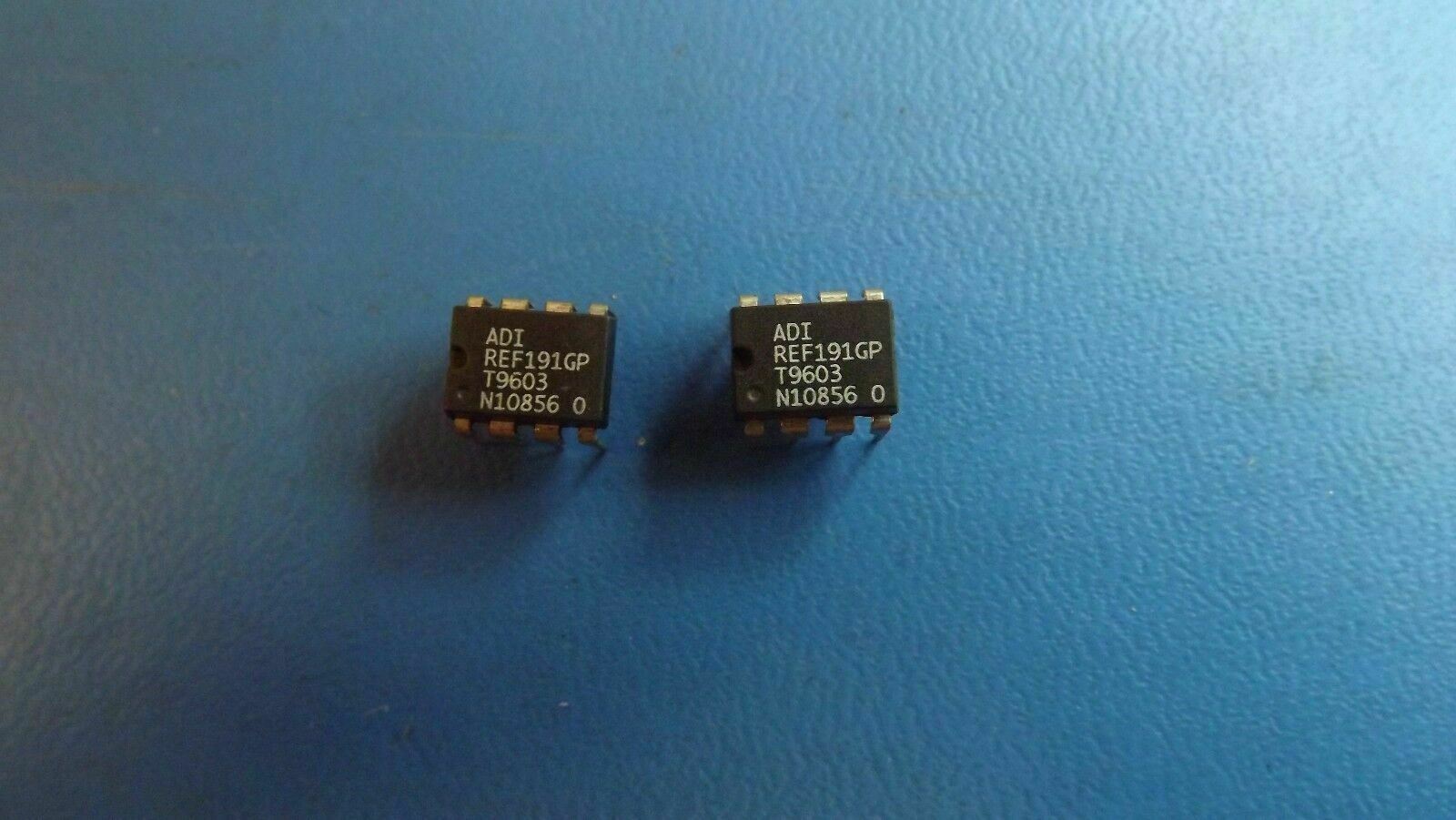

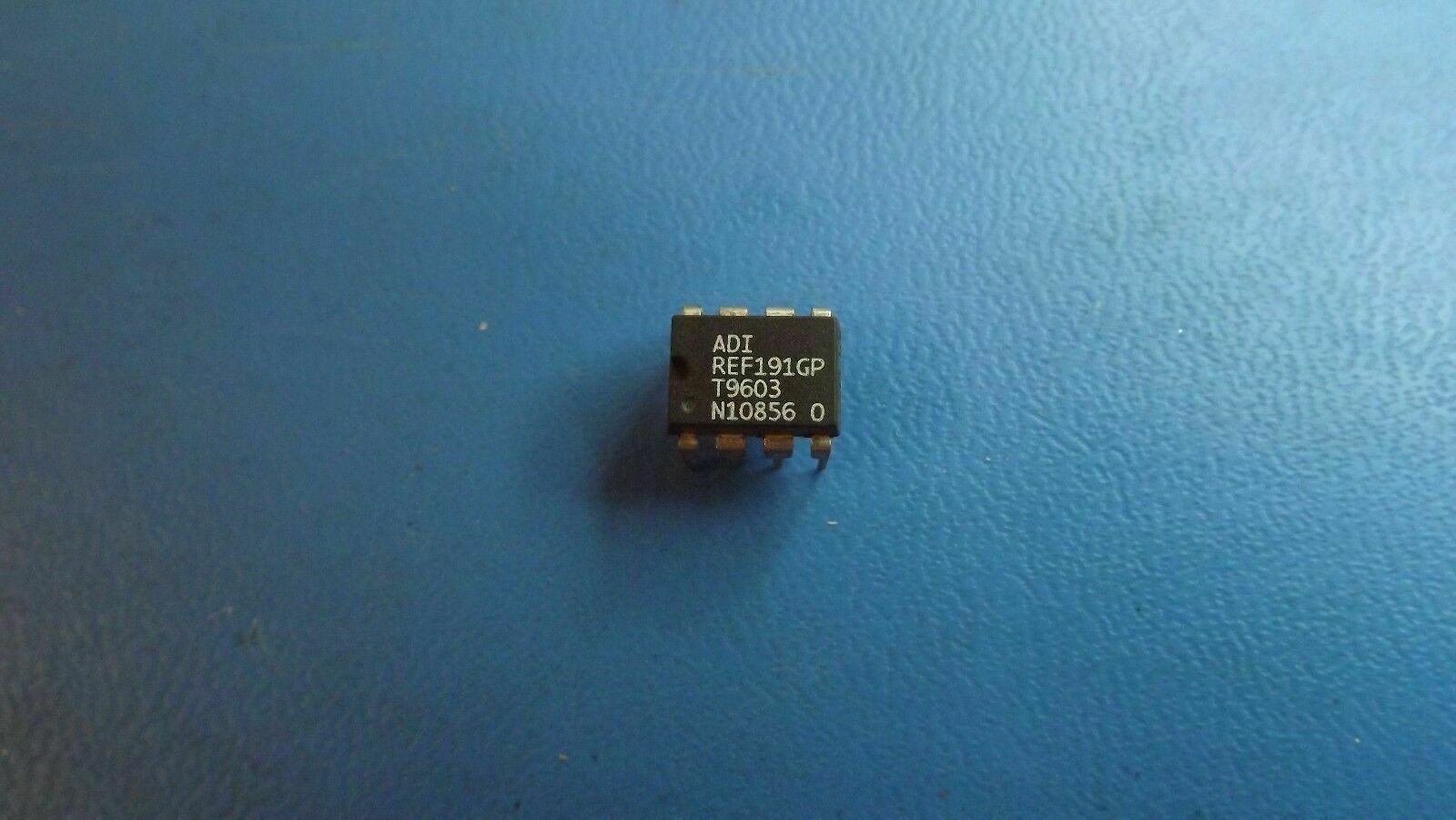

THIS LISTING IS FOR (2PCS) OF REF191GP BY ANALOG DEVICES
**LISTED AS REFURBISHED BECAUSE THE PARTS HAVE BEEN STRAIGHTENED AND FACES ARE NOT PERFECT. THESE HAVE NEVER BEEN PUT ON BOARDS.
SPECIFICATIONS
| Mfr Package Description | PLASTIC, MS-001, DIP-8 |
| REACH Compliant | Yes |
| Status | Discontinued |
| Analog IC - Other Type | THREE TERMINAL VOLTAGE REFERENCE |
| JESD-30 Code | R-PDIP-T8 |
| JESD-609 Code | e0 |
| Moisture Sensitivity Level | NOT APPLICABLE |
| Number of Functions | 1 |
| Number of Outputs | 1.0 |
| Number of Terminals | 8 |
| Operating Temperature-Min | -40.0 Cel |
| Operating Temperature-Max | 85.0 Cel |
| Output Voltage-Nom | 2.048 V |
| Output Voltage-Min | 2.038 V |
| Output Voltage-Max | 2.058 V |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | DIP |
| Package Equivalence Code | DIP8,.3 |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE |
| Peak Reflow Temperature (Cel) | 240 |
| Qualification Status | Not Qualified |
| Seated Height-Max | 5.33 mm |
| Sub Category | Voltage References |
| Supply Current-Max (Isup) | 0.045 mA |
| Supply Voltage-Nom (Vsup) | 3.3 V |
| Supply Voltage-Min (Vsup) | 3.0 V |
| Supply Voltage-Max (Vsup) | 15.0 V |
| Surface Mount | NO |
| Technology | CMOS |
| Temp Coef of Voltage-Max | 25.0 ppm/Cel |
| Temperature Grade | INDUSTRIAL |
| Terminal Finish | Tin/Lead (Sn85Pb15) |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | 30 |
| Trim/Adjustable Output (V) | NO |
| Voltage Tolerance-Max | 0.49 % |
| Length | 9.27 mm |
| Width | 7.62 mm |
