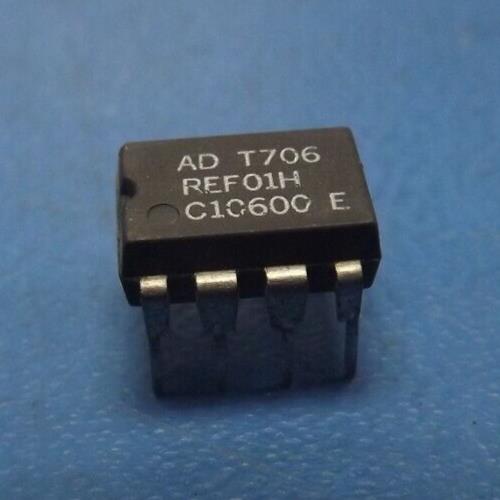

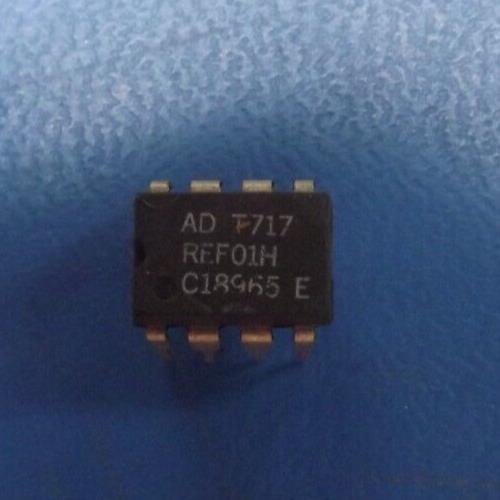

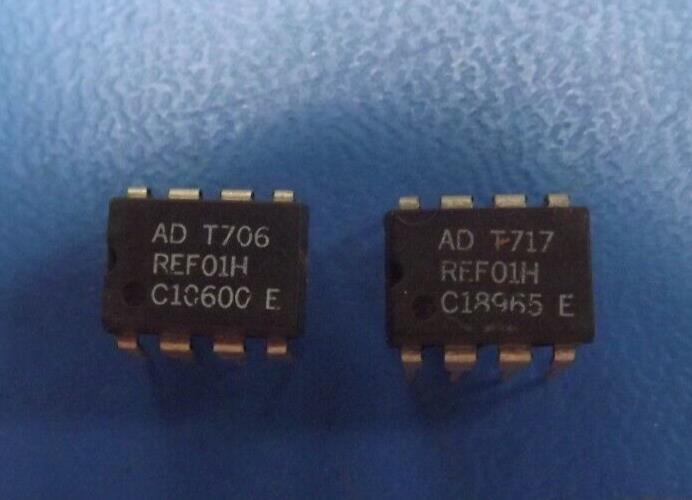

(2PCS) REF01HP Series Voltage Reference IC Fixed 10V V ±0.5% 21 mA 8-PDIP
Tax included.
THIS LISTING IS FOR (2PCS) OF REF01HP BY ANALOG DEVICES
Status Discontinued
Analog IC - Other Type THREE TERMINAL VOLTAGE REFERENCE
JESD-30 Code R-PDIP-T8
JESD-609 Code e0
Number of Functions 1
Number of Outputs 1.0
Number of Terminals 8
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Voltage-Nom 10.0 V
Output Voltage-Min 9.95 V
Output Voltage-Max 10.05 V
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Sub Category Voltage References
Supply Voltage-Nom (Vsup) 15.0 V
Supply Voltage-Min (Vsup) 12.0 V
Supply Voltage-Max (Vsup) 40.0 V
Surface Mount NO
Technology BIPOLAR
Temp Coef of Voltage-Max 25.0 ppm/Cel
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Voltage Tolerance-Max 0.5 %
