(2PCS) REF01CZ 1 Output, 10V, Trim/Adjustable, BIPolar, CDIP8
Tax included.

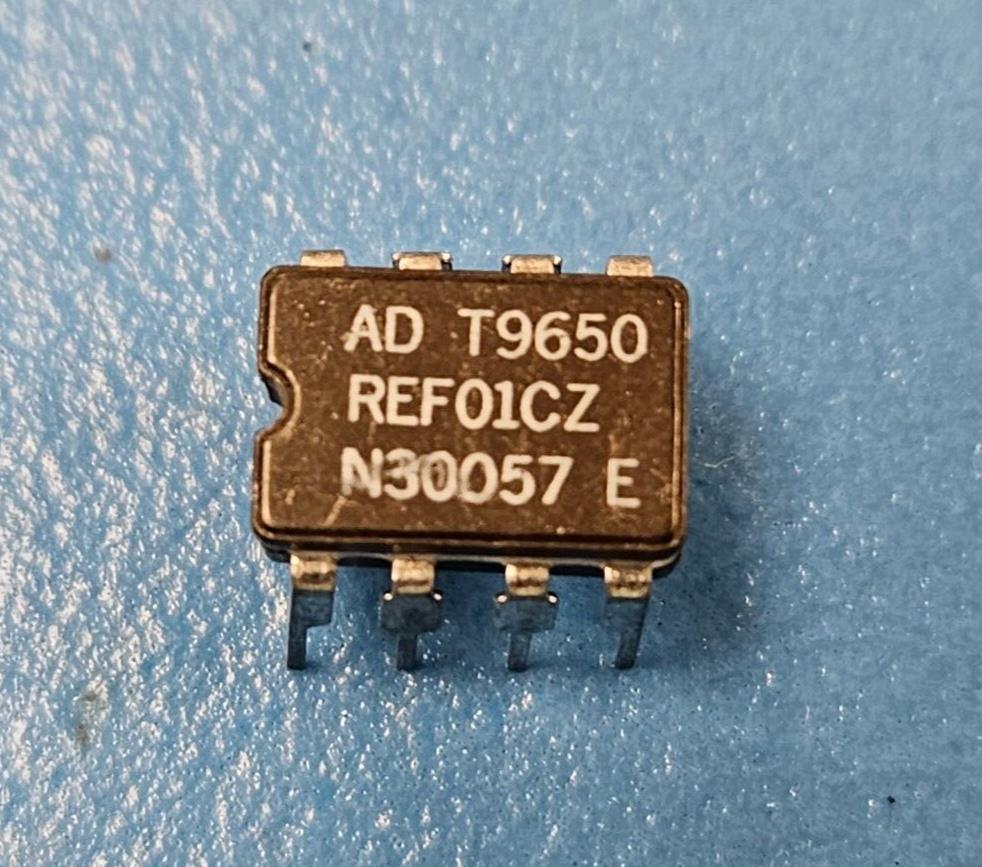

This listing is for (2PCS) of REF01CZ by Analog Devices
Three Terminal Voltage Reference, 1 Output, 10V, Trim/Adjustable, BIPolar, CDIP8
Mfr Package Description HERMETIC SEALED, CERDIP-8
Status Discontinued
Analog IC - Other Type THREE TERMINAL VOLTAGE REFERENCE
JESD-30 Code R-GDIP-T8
JESD-609 Code e0
Number of Functions 1
Number of Outputs 1.0
Number of Terminals 8
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Voltage-Nom 10.0 V
Output Voltage-Min 9.9 V
Output Voltage-Max 10.1 V
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Sub Category Voltage References
Supply Current-Max (Isup) 1.6 mA
Supply Voltage-Nom (Vsup) 15.0 V
Supply Voltage-Min (Vsup) 13.0 V
Supply Voltage-Max (Vsup) 30.0 V
Surface Mount NO
Technology BIPOLAR
Temp Coef of Voltage-Max 65.0 ppm/Cel
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Voltage Tolerance-Max 1.0 %
Width 7.62 mm
