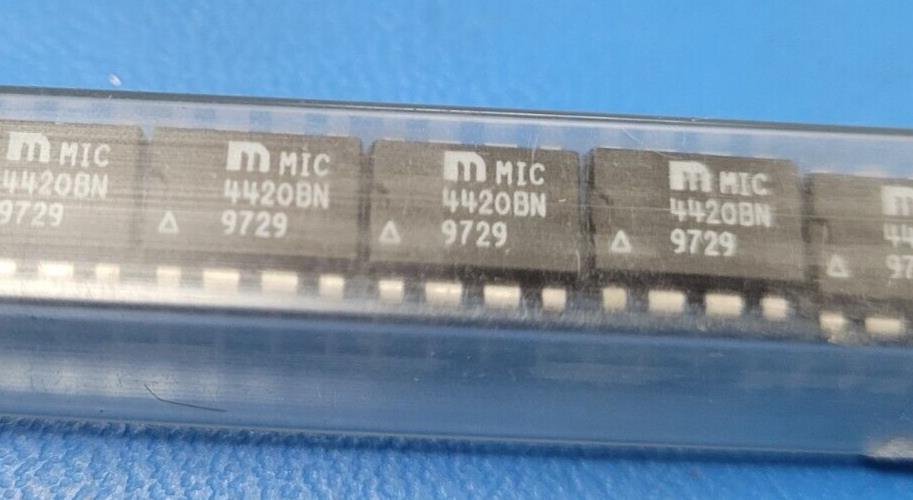

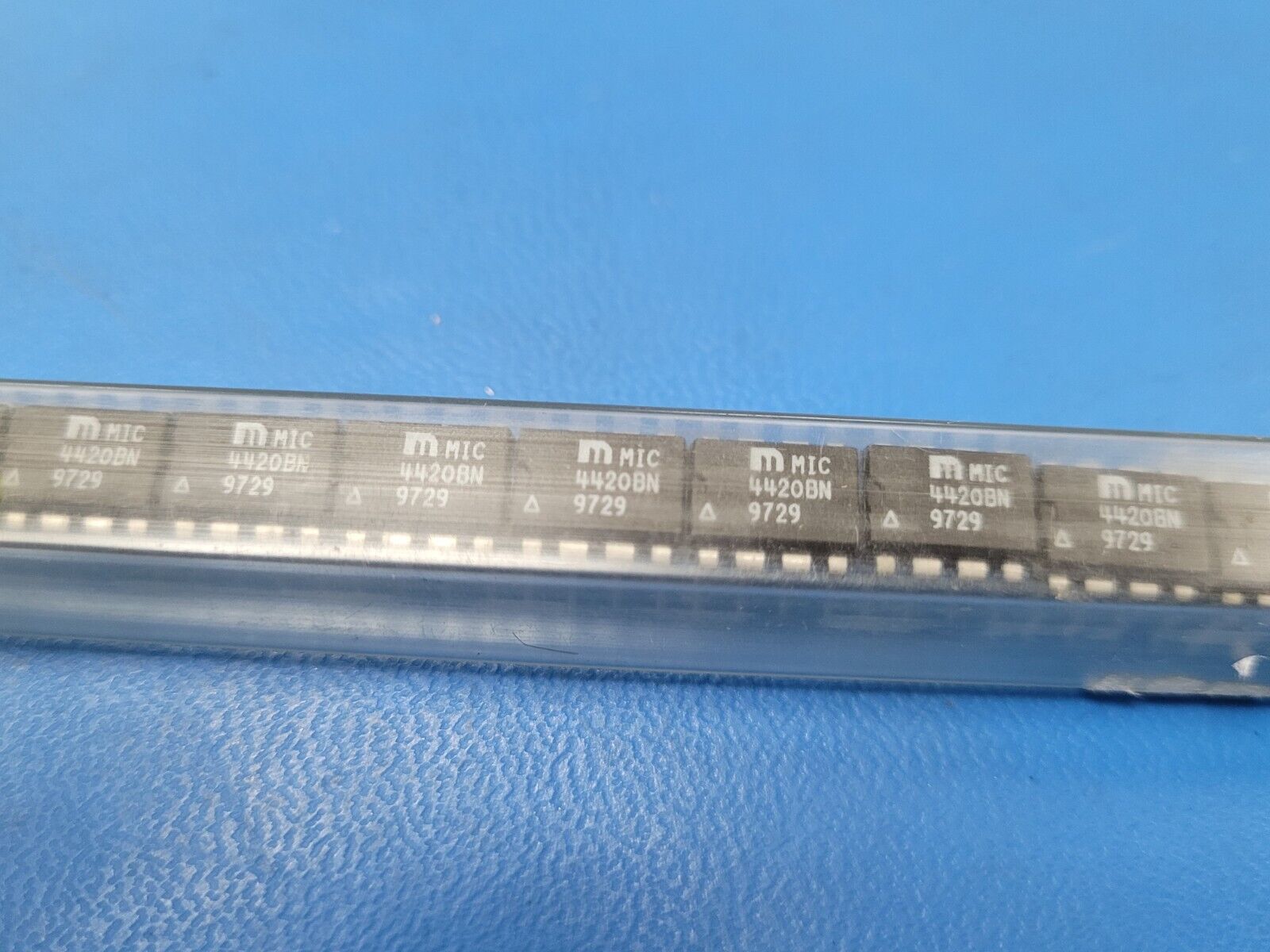

(2PCS) MIC4420BN Buffer/Inverter Based MOSFET Driver, 6A, BCDMOS, PDIP8
Tax included.
THIS LISTING IS FOR (2PCS) OF MIC4420BN BY MICREL
Mfr Package Description PLASTIC, DIP-8
Status Discontinued
Interface IC Type BUFFER OR INVERTER BASED MOSFET DRIVER
High Side Driver NO
Input Characteristics STANDARD
JESD-30 Code R-PDIP-T8
JESD-609 Code e0
Number of Functions 1
Number of Terminals 8
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Output Characteristics TOTEM-POLE
Output Peak Current Limit-Nom 6.0 A
Output Polarity TRUE
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Sub Category MOSFET Drivers
Supply Current-Max 1.5 mA
Supply Voltage-Min 4.5 V
Supply Voltage-Max 18.0 V
Surface Mount NO
Technology BCDMOS
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Turn-off Time 0.075 µs
Turn-on Time 0.075 µs
Length 9.525 mm
Width 7.62 mm
