(2PCS) MC14050BCP Motorola Buffer, 6-Func, 1-Input, CMOS, PDIP16
Tax included.

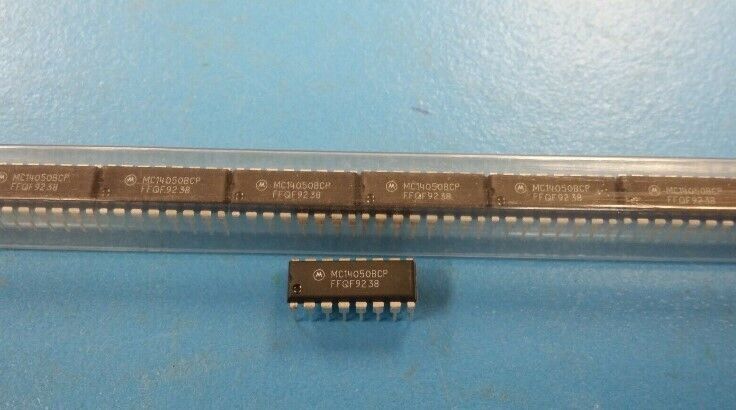

This listing is for (2PCS) of MC14050BCP by Motorola
Mfr Package Description PLASTIC, DIP-16
REACH Compliant Yes
Status Transferred
Logic IC Type BUFFER
Sub Category Gates
Family 4000/14000/40000
JESD-30 Code R-PDIP-T16
JESD-609 Code e0
Load Capacitance (CL) 50.0 pF
Max I(ol) 0.006 Amp
Number of Functions 6
Number of Inputs 1.0
Number of Terminals 16
Operating Temperature-Min -55.0 Cel
Operating Temperature-Max 125.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Prop. Delay@Nom-Sup 140.0 ns
Propagation Delay (tpd) 80.0 ns
Qualification Status Not Qualified
Schmitt Trigger NO
Seated Height-Max 4.44 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 3.0 V
Supply Voltage-Max (Vsup) 18.0 V
Surface Mount NO
Technology CMOS
Temperature Grade MILITARY
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 19.175 mm
Width 7.62 mm
Additional Feature IOH 1MA @ VOH 2.5V; IOL 2.6MA @ VOL 0.4V; WITH EXTENDED INPUT VOLTAGE
