(2PCS) EPA220-95 Active Tapped Delay Line 5 TAP 1-IN 19ns ABS 95ns MAX 8-Pin DIL
Tax included.

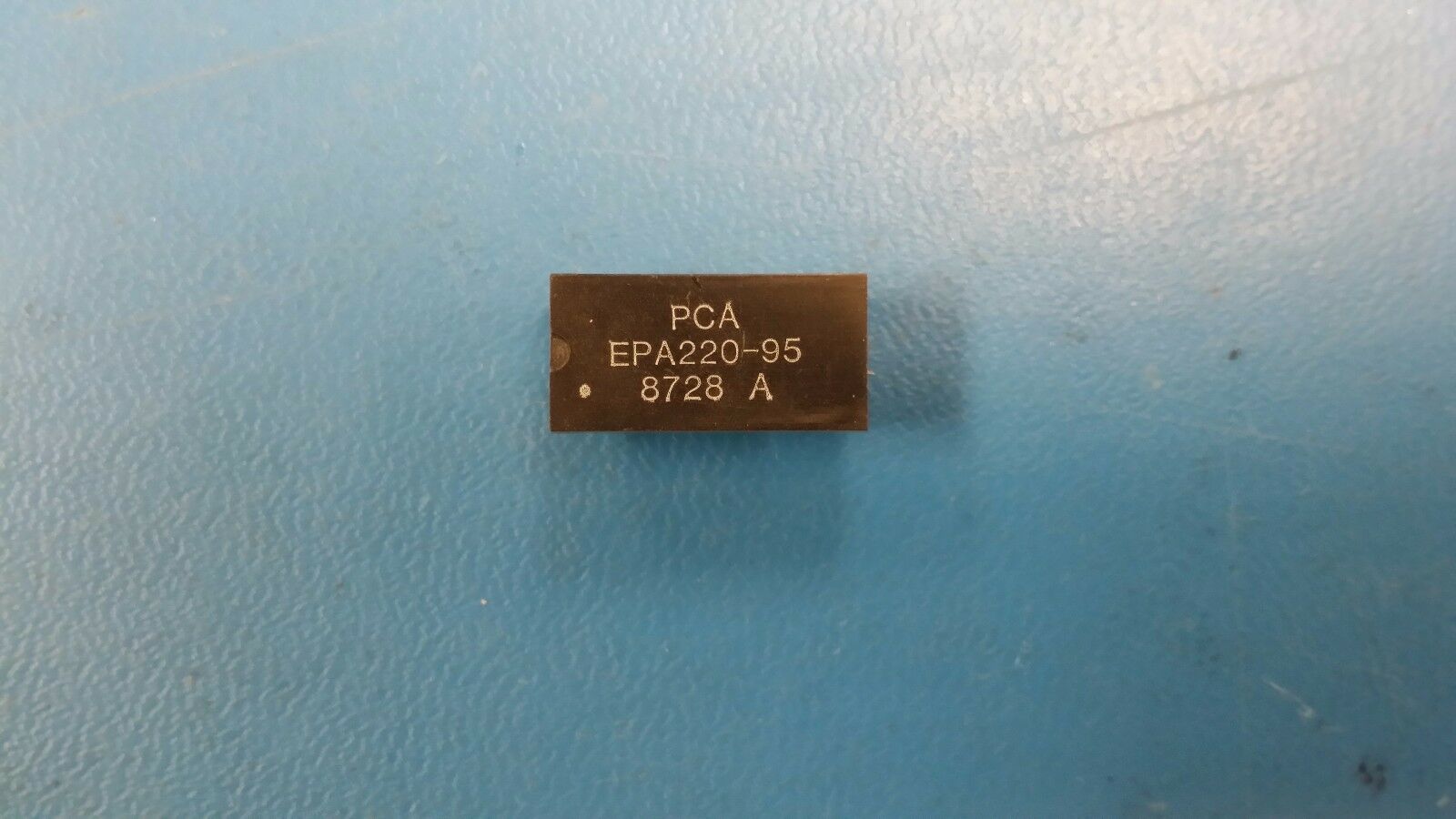

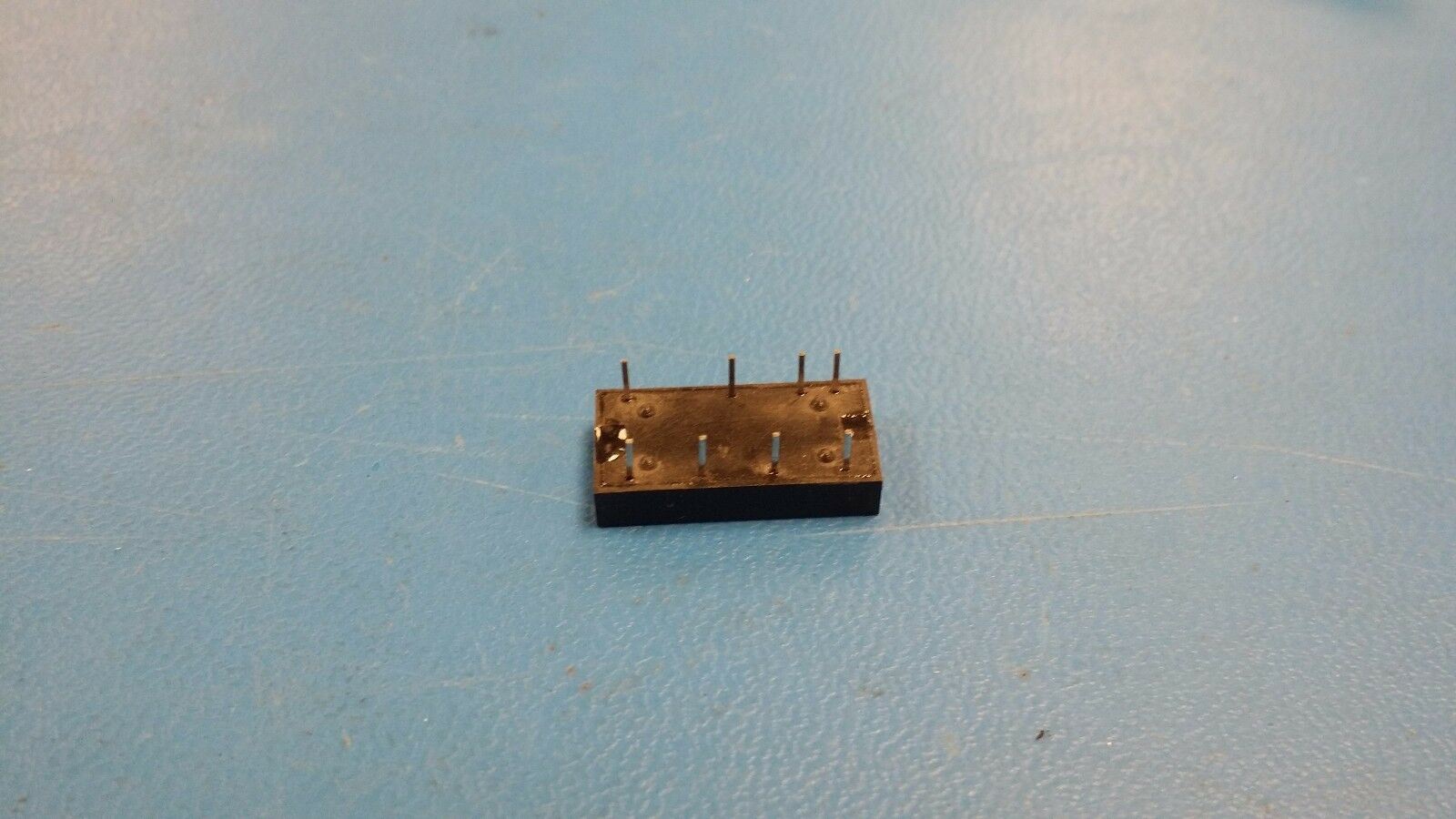

THIS LISTING IS FOR (2 PCS) OF EPA220-95 BY PCA ELECTRONICS
Active Tapped Delay Line 5 TAP 1-IN 19ns ABS 95ns MAX 8-Pin DIL
Part #: EPA220-95
Part Category: Logic ICs
Manufacturer: PCA Electronics
Manufacturer: PCA Electronics
Description: ACTIVE DELAY LINE, TRUE OUTPUT, DIP8
| Mfr Package Description | DIP-14/8 |
| REACH Compliant | Yes |
| Status | Active |
| Logic IC Type | ACTIVE DELAY LINE |
| Sub Category | Delay Lines |
| Family | HCT |
| Input Frequency-Max (fmax) | 10.5263 MHz |
| JESD-30 Code | R-XDIP-T8 |
| JESD-609 Code | e0 |
| Moisture Sensitivity Level | 3 |
| Number of Functions | 1 |
| Number of Taps/Steps | 5.0 |
| Number of Terminals | 8 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 70.0 Cel |
| Output Polarity | TRUE |
| Package Body Material | UNSPECIFIED |
| Package Code | DIP |
| Package Equivalence Code | DIP14,.3 |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Power Supplies (V) | 5 |
| Power Supply Current-Max (ICC) | 15.0 mA |
| Programmable Delay Line | NO |
| Prop. Delay@Nom-Sup | 95.0 ns |
| Qualification Status | Not Qualified |
| Seated Height-Max | 4.572 mm |
| Supply Voltage-Nom (Vsup) | 5 |
| Supply Voltage-Min (Vsup) | 4.5 V |
| Supply Voltage-Max (Vsup) | 5.5 V |
| Surface Mount | NO |
| Technology | CMOS |
| Temperature Grade | COMMERCIAL |
| Terminal Finish | Tin/Lead (Sn/Pb) |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Total Delay-Nom (td) | 95.0 ns |
| Width | 7.62 mm |
| Additional Feature | TESTED WITH NO LOAD CONDITIONS; MAX RISE TIME CAPTURED |
