(2PCS) DG202CJ Maxim SPST, 4 Func, 1 Channel, CMOS, PDIP16
Tax included.

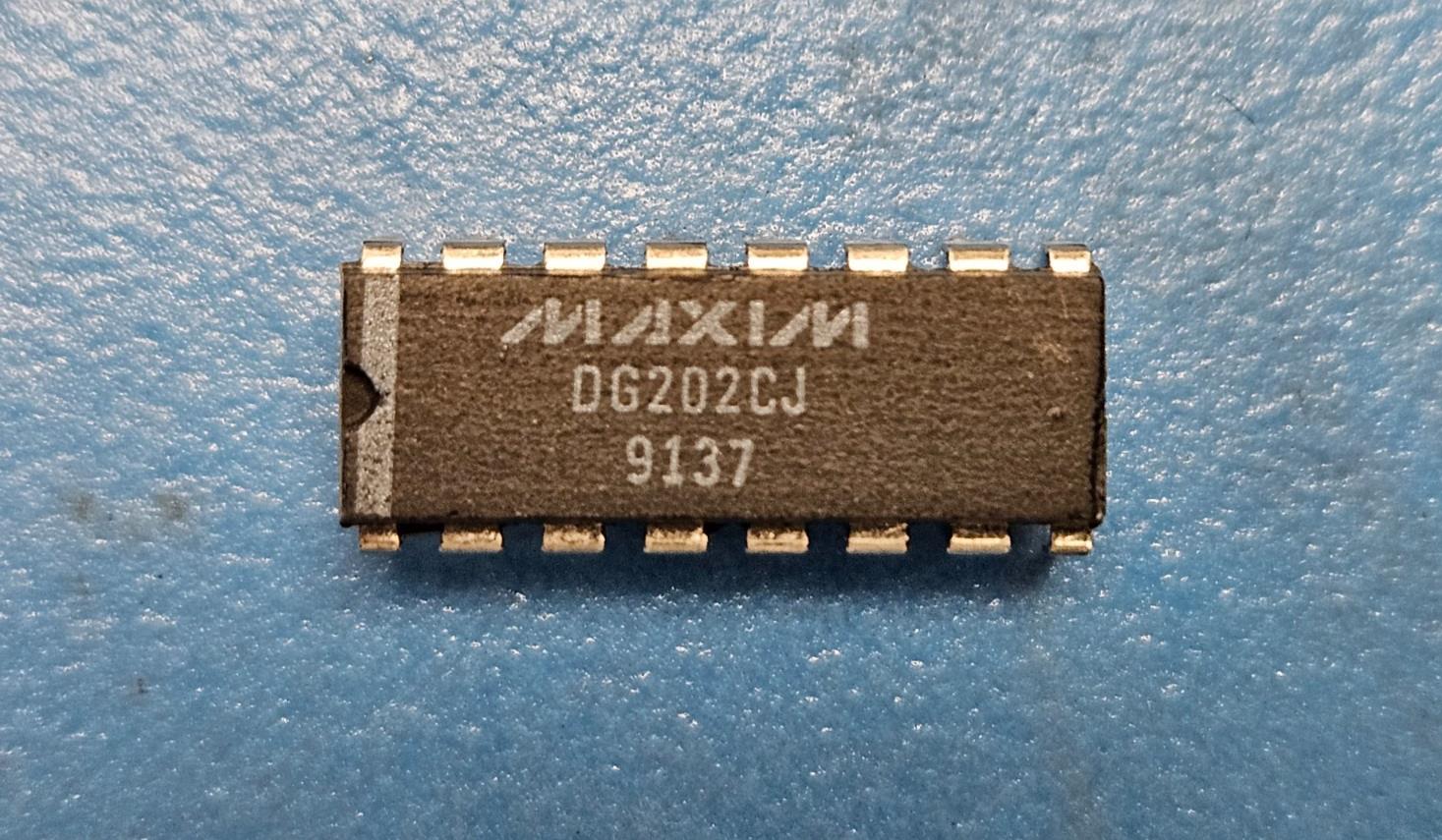

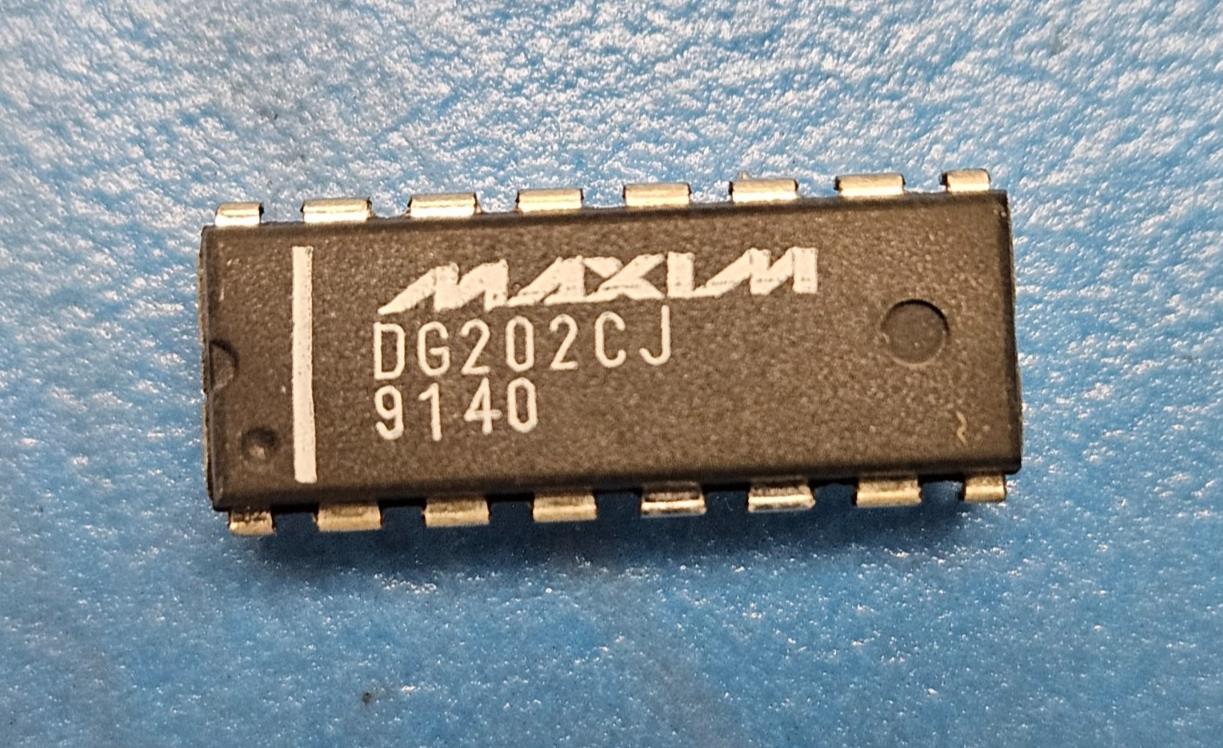

This listing is for (2PCS) of DG202CJ by Maxim
Mfr Package Description 0.300 INCH, PLASTIC, MS-001AA, MO-058AB, DIP-16
REACH Compliant Yes
Status Discontinued
Analog IC - Other Type SPST
JESD-30 Code R-PDIP-T16
JESD-609 Code e0
Moisture Sensitivity Level 1
Neg Supply Voltage-Nom (Vsup) -15.0 V
Neg Supply Voltage-Min (Vsup) -4.5 V
Neg Supply Voltage-Max (Vsup) -18.0 V
Number of Channels 1
Number of Functions 4
Number of Terminals 16
Off-state Isolation-Nom 70.0 dB
On-state Resistance-Max (Ron) 200.0 ohm
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 4.572 mm
Sub Category Multiplexer or Switches
Supply Voltage-Nom (Vsup) 15.0 V
Supply Voltage-Min (Vsup) 4.5 V
Supply Voltage-Max (Vsup) 18.0 V
Surface Mount NO
Switch-off Time-Max 450.0 ns
Switch-on Time-Max 600.0 ns
Technology CMOS
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 19.175 mm
Width 7.62 mm
