(2PCS) DAC312HP DAC 1-CH R-2R 12-bit 20-Pin PDIP
Tax included.

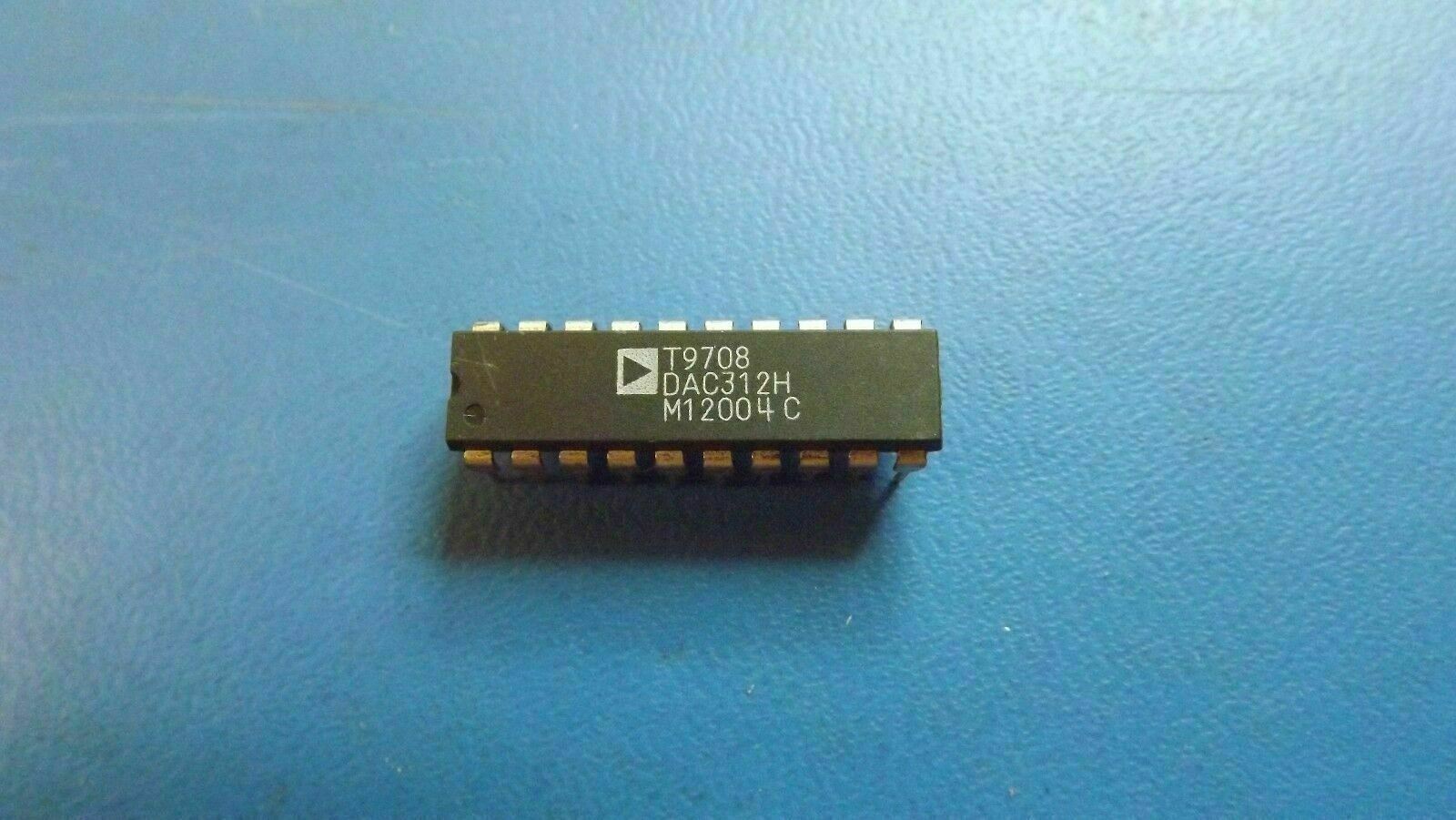

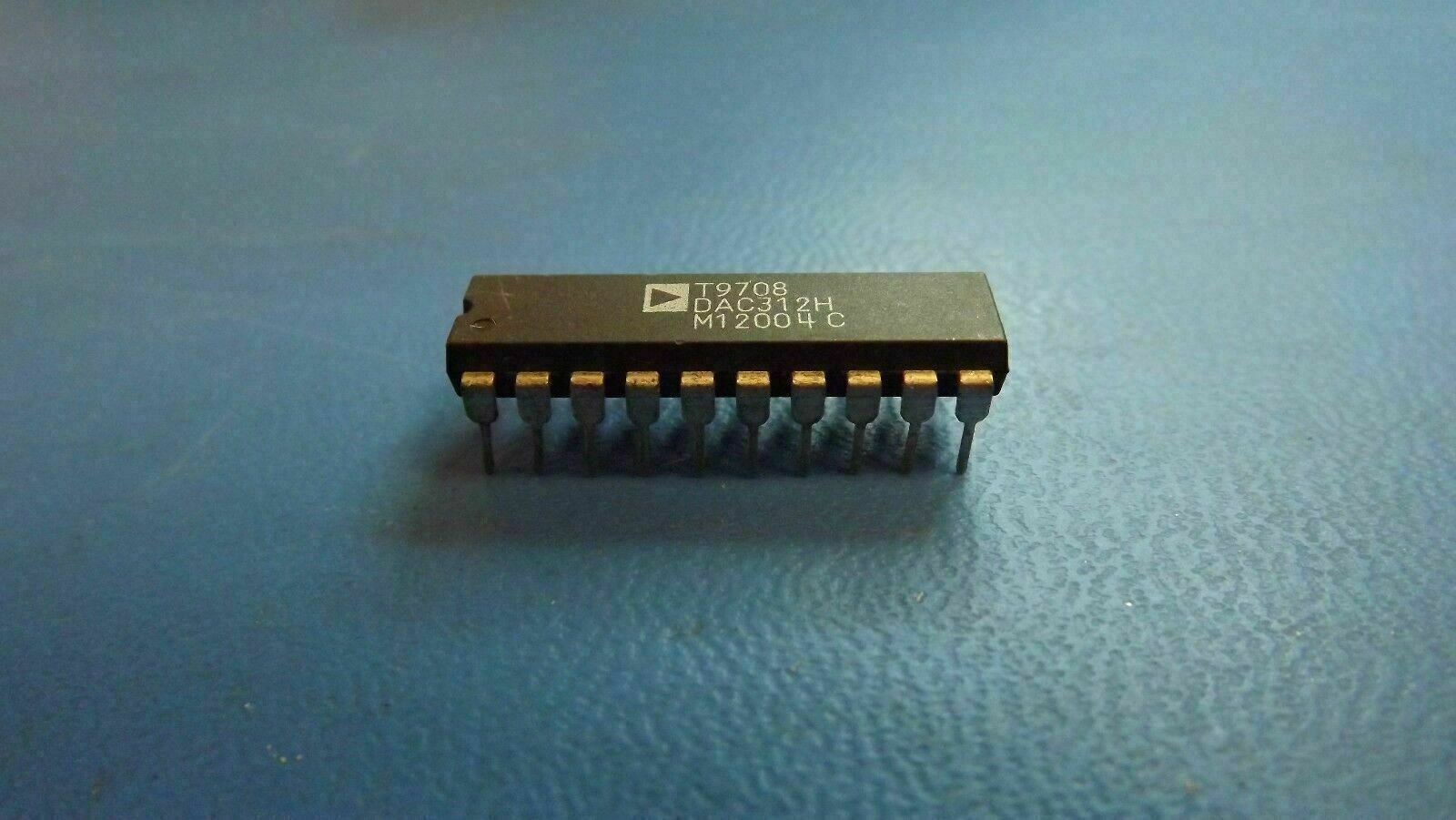

THIS LISTING IS FOR (2PCS) OF DAC312HP BY ANALOG DEVICES
**LISTED AS REFURBISHED BECAUSE LEADS HAVE BEEN STRAIGHTENED AND PARTS MIGHT HAVE IMPERFECT FACES. THEY HAVE NEVER BEEN PUT ON BOARDS.
SPECIFICATIONS
| Status | Discontinued |
| Converter Type | D/A CONVERTER |
| Input Bit Code | BINARY, COMPLEMENTARY BINARY, OFFSET BINARY, 2'S COMPLEMENT BINARY, 1'S COMPLEMENT BINARY, MODIFIED 1'S COMPLEMENT BINARY |
| JESD-30 Code | R-PDIP-T20 |
| JESD-609 Code | e0 |
| Linearity Error-Max (EL) | 0.05 % |
| Negative Supply Voltage-Nom | -15.0 V |
| Number of Bits | 12 |
| Number of Functions | 1 |
| Number of Terminals | 20 |
| Operating Temperature-Min | -40.0 Cel |
| Operating Temperature-Max | 85.0 Cel |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | DIP |
| Package Equivalence Code | DIP20,.3 |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Power Supplies (V) | +-15 |
| Qualification Status | Not Qualified |
| Settling Time-Max | 0.5 µs |
| Sub Category | Other Converters |
| Supply Current-Max | 18.0 mA |
| Supply Voltage-Nom | 15.0 V |
| Surface Mount | NO |
| Technology | BIPOLAR |
| Temperature Grade | INDUSTRIAL |
| Terminal Finish | Tin/Lead (Sn/Pb) |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
