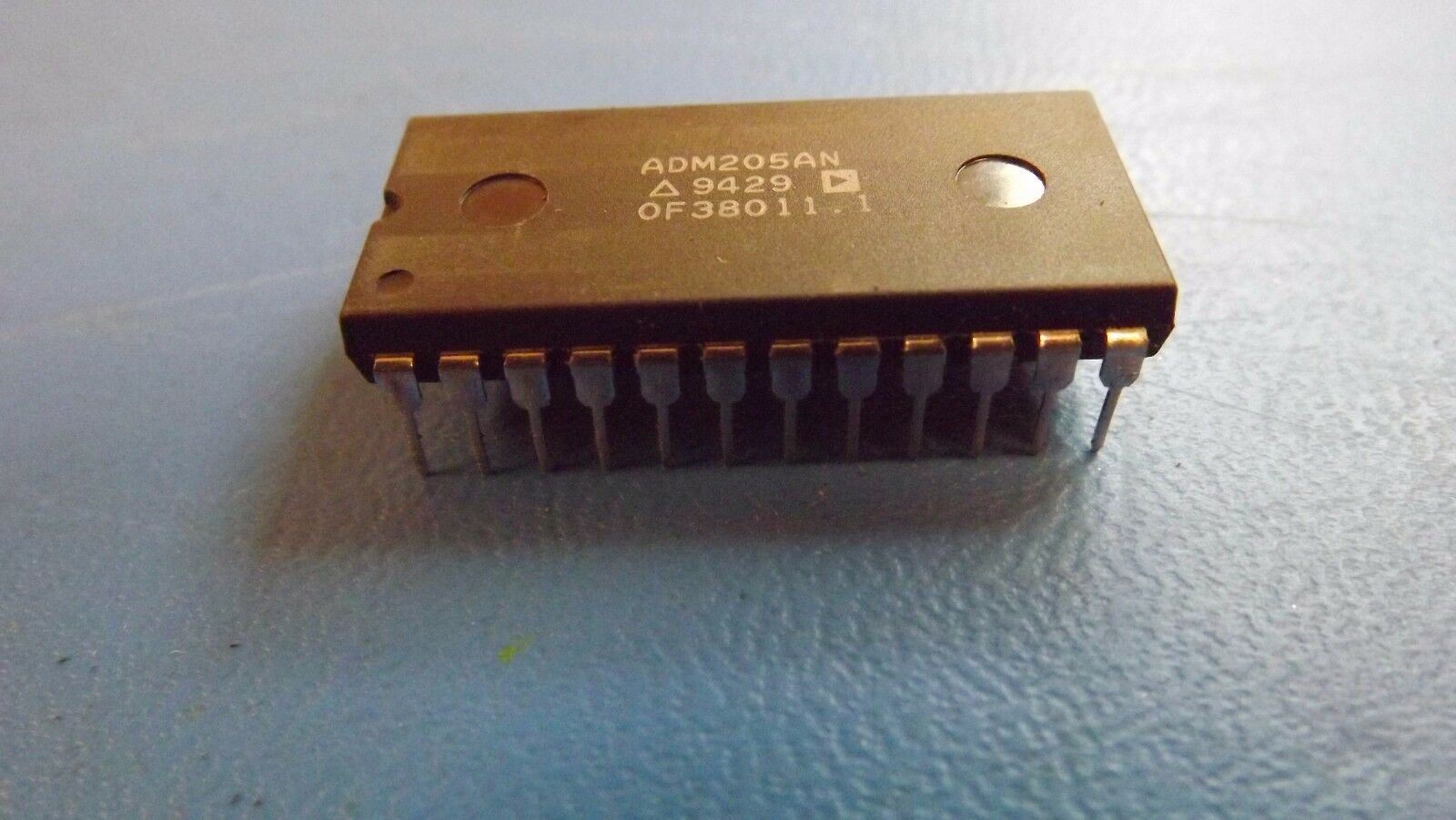

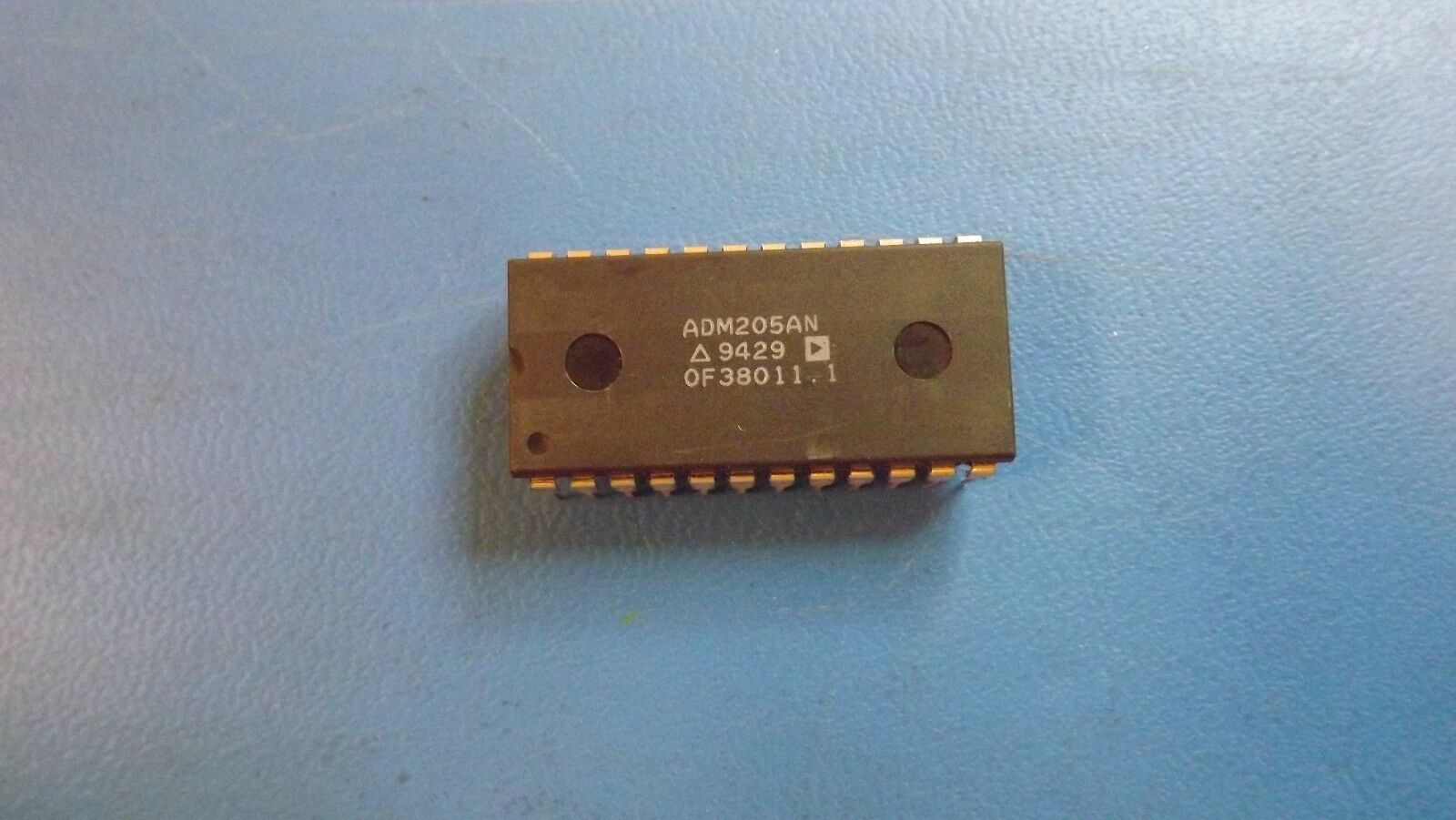

(2PCS) ADM205AN ANALOG DEVICES 5 LINE TRANSCEIVER, PDIP24
Tax included.
THIS LISTING IS FOR (2PCS) OF ADM205AN BY ANALOG DEVICES
SPECIFICATIONS
| Mfr Package Description | PLASTIC, DIP-24 |
| REACH Compliant | Yes |
| Status | Discontinued |
| Interface IC Type | LINE TRANSCEIVER |
| Differential Output | NO |
| Driver Number of Bits | 5.0 |
| Input Characteristics | SCHMITT TRIGGER |
| Interface Standard | EIA-232-E; V.28 |
| JESD-30 Code | R-PDIP-T24 |
| JESD-609 Code | e0 |
| Number of Functions | 5 |
| Number of Terminals | 24 |
| Operating Temperature-Min | -40.0 Cel |
| Operating Temperature-Max | 85.0 Cel |
| Out Swing-Min | 10.0 V |
| Output Characteristics | 3-STATE |
| Output Low Current-Max | 0.0016 Amp |
| Output Polarity | INVERTED |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | DIP |
| Package Equivalence Code | DIP24,.6 |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Power Supplies (V) | 5 |
| Qualification Status | Not Qualified |
| Receive Delay-Max | 5000.0 ns |
| Receiver Number of Bits | 5.0 |
| Seated Height-Max | 5.08 mm |
| Sub Category | Line Driver or Receivers |
| Supply Current-Max | 9.0 mA |
| Supply Voltage-Nom | 5.0 V |
| Supply Voltage-Min | 4.5 V |
| Supply Voltage-Max | 5.5 V |
| Surface Mount | NO |
| Technology | CMOS |
| Temperature Grade | INDUSTRIAL |
| Terminal Finish | Tin/Lead (Sn85Pb15) |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Length | 31.625 mm |
| Width | 15.24 mm |
| Additional Feature | INTERNAL CHARGE PUMP; TRISTATABLE RECEIVERS |
