(2PCS) AD845JR OP-AMP, 2500uV OFFSET-MAX, 16MHz BAND WIDTH, PDSO16
Tax included.

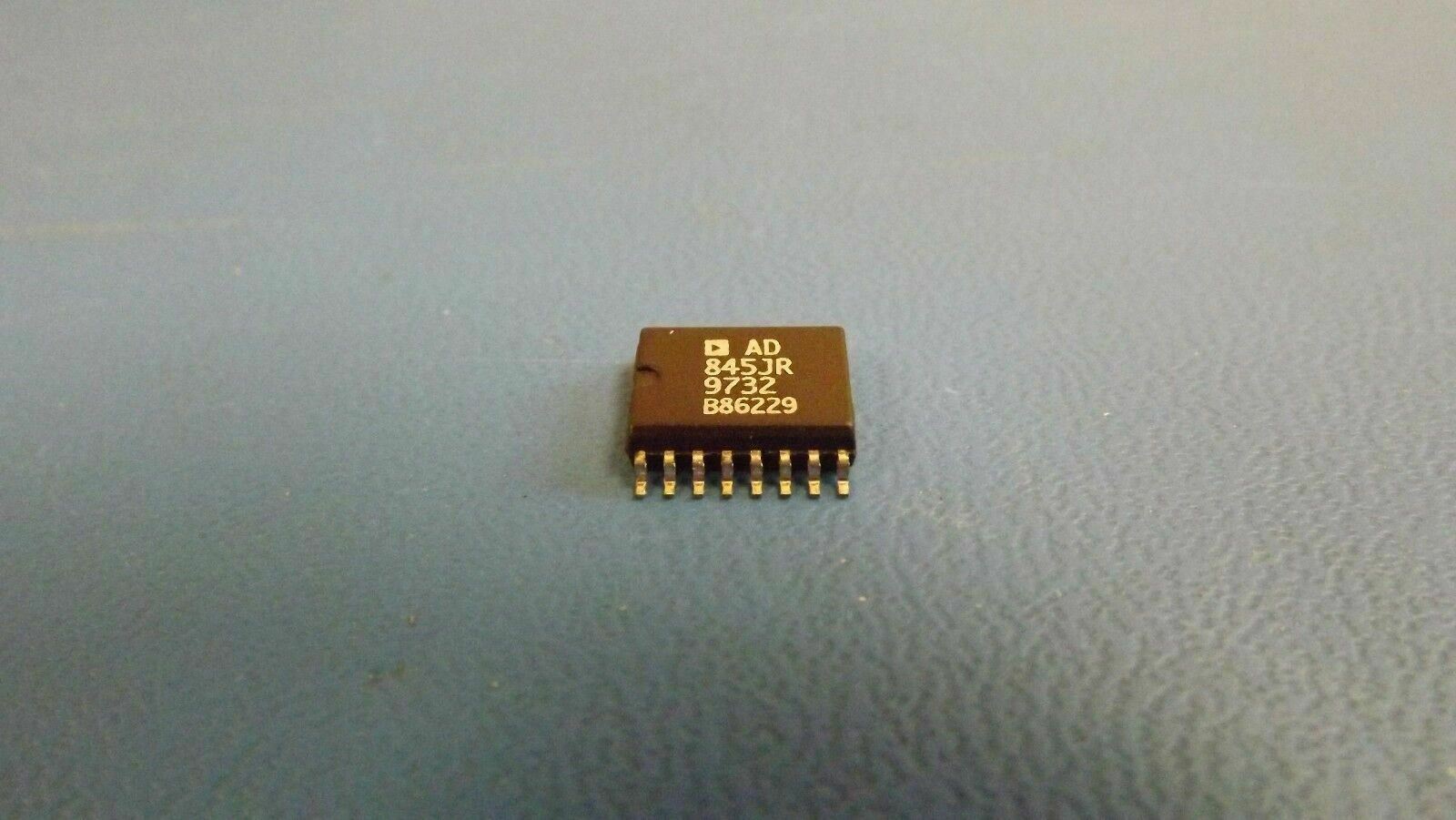

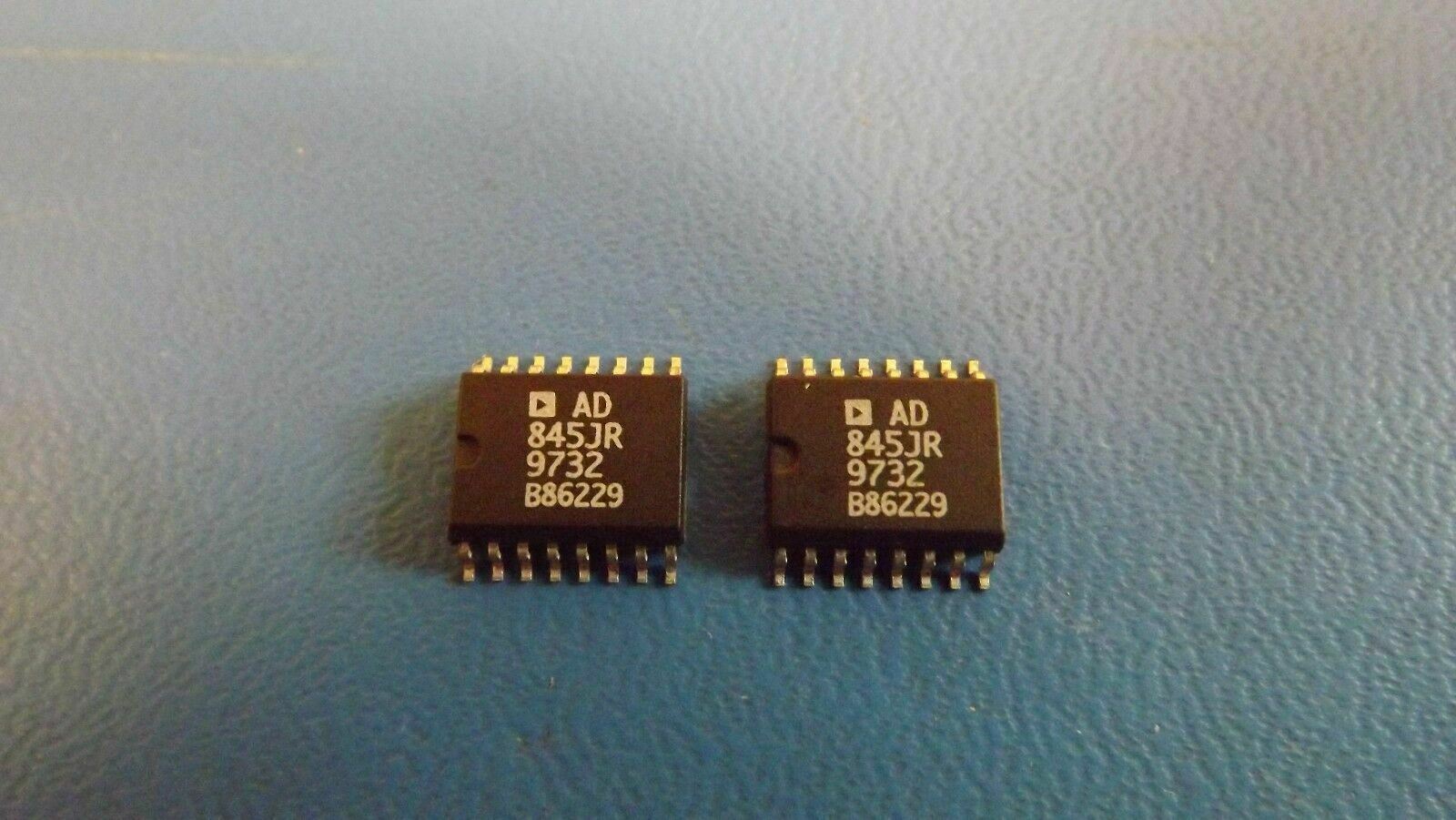

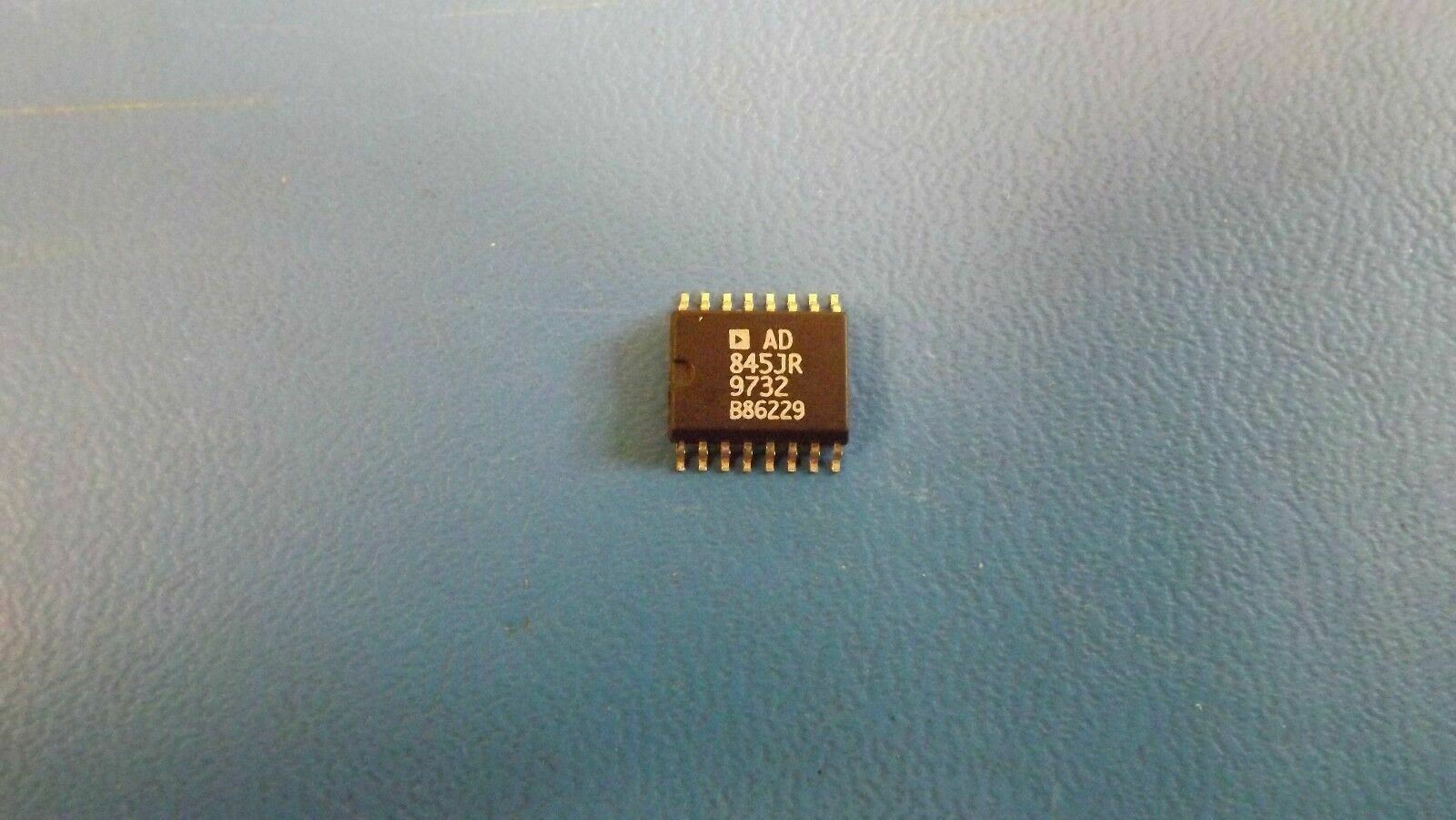

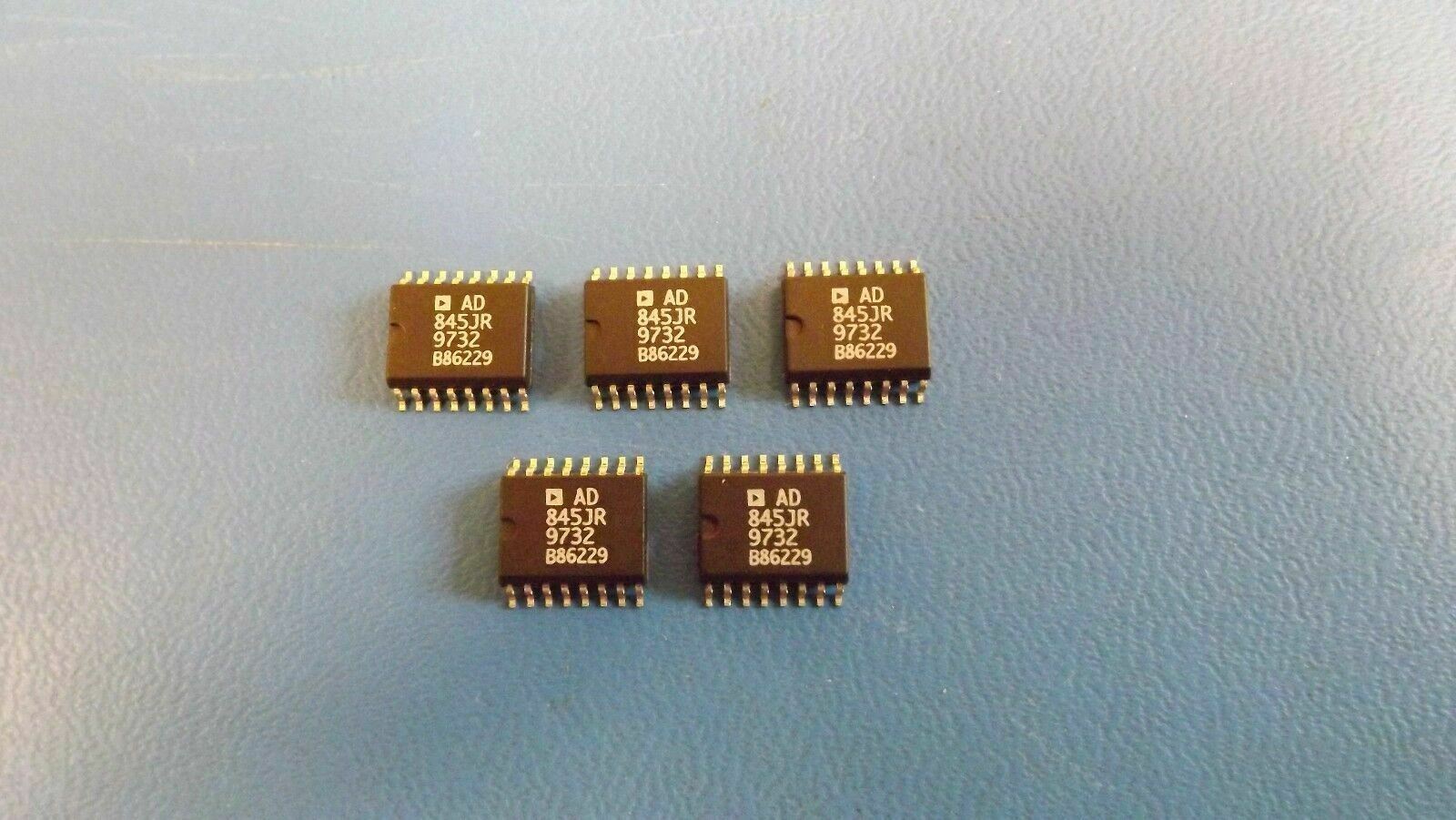

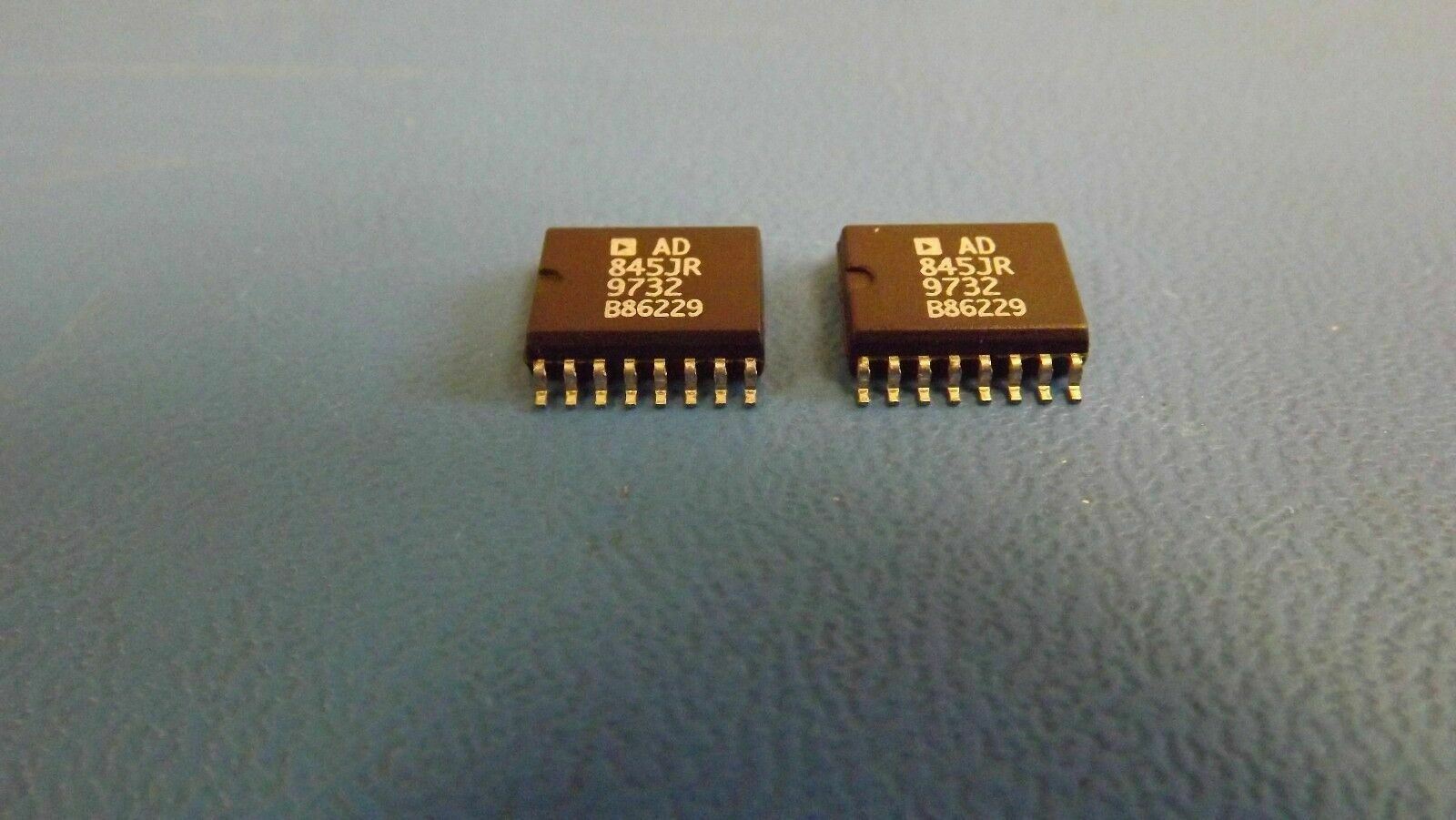

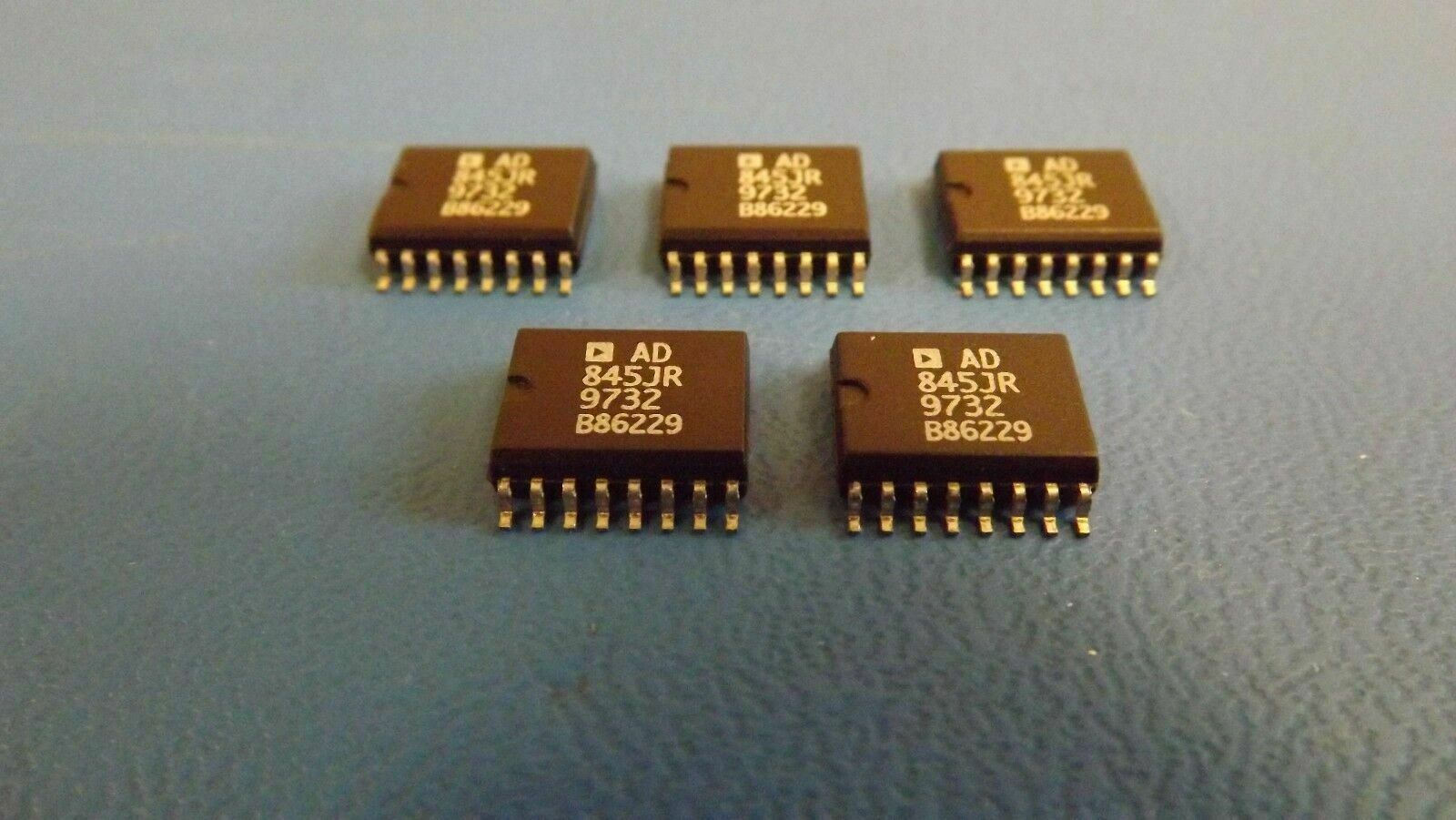

THIS LISTING IS FOR (2PCS) OF AD845JR BY ANALOG DEVICES
SPECIFICATIONS
| Mfr Package Description | SOIC-16 |
| REACH Compliant | Yes |
| Status | Discontinued |
| Amplifier Type | OPERATIONAL AMPLIFIER |
| Architecture | VOLTAGE-FEEDBACK |
| Average Bias Current-Max (IIB) | 0.045 µA |
| Bias Current-Max (IIB) @25C | 0.002 µA |
| Common-mode Reject Ratio-Nom | 110.0 dB |
| Common-mode Reject Ratio-Min | 86.0 dB |
| Frequency Compensation | YES |
| Input Offset Voltage-Max | 2500.0 µV |
| JESD-30 Code | R-PDSO-G16 |
| JESD-609 Code | e0 |
| Low-Offset | NO |
| Neg Supply Voltage Limit-Max | -18.0 V |
| Neg Supply Voltage-Nom (Vsup) | -15.0 V |
| Number of Functions | 1 |
| Number of Terminals | 16 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 70.0 Cel |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | SOP |
| Package Equivalence Code | SOP8,.25 |
| Package Shape | RECTANGULAR |
| Package Style | SMALL OUTLINE |
| Peak Reflow Temperature (Cel) | 220 |
| Power Supplies (V) | +-15 |
| Qualification Status | Not Qualified |
| Seated Height-Max | 2.65 mm |
| Slew Rate-Nom | 100.0 V/us |
| Slew Rate-Min | 80.0 V/us |
| Sub Category | Operational Amplifier |
| Supply Current-Max | 12.0 mA |
| Supply Voltage Limit-Max | 18.0 V |
| Supply Voltage-Nom (Vsup) | 15.0 V |
| Surface Mount | YES |
| Technology | BIPOLAR |
| Temperature Grade | COMMERCIAL |
| Terminal Finish | Tin/Lead (Sn/Pb) |
| Terminal Form | GULL WING |
| Terminal Pitch | 1.27 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | 30 |
| Unity Gain BW-Nom | 16000.0 kHz |
| Voltage Gain-Min | 100000.0 |
| Length | 10.3 mm |
| Width | 7.5 mm |
