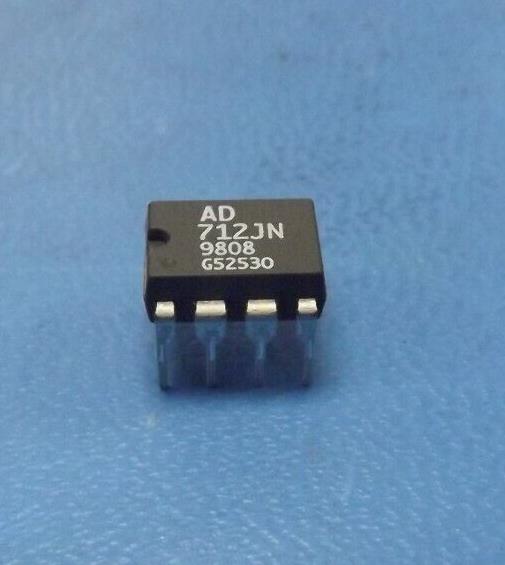

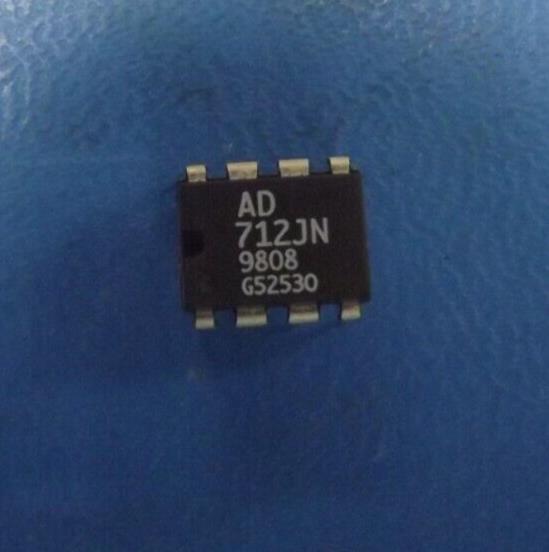

(2PCS) AD712JN OP Amp Dual GP ±18V 8-Pin PDIP
Tax included.

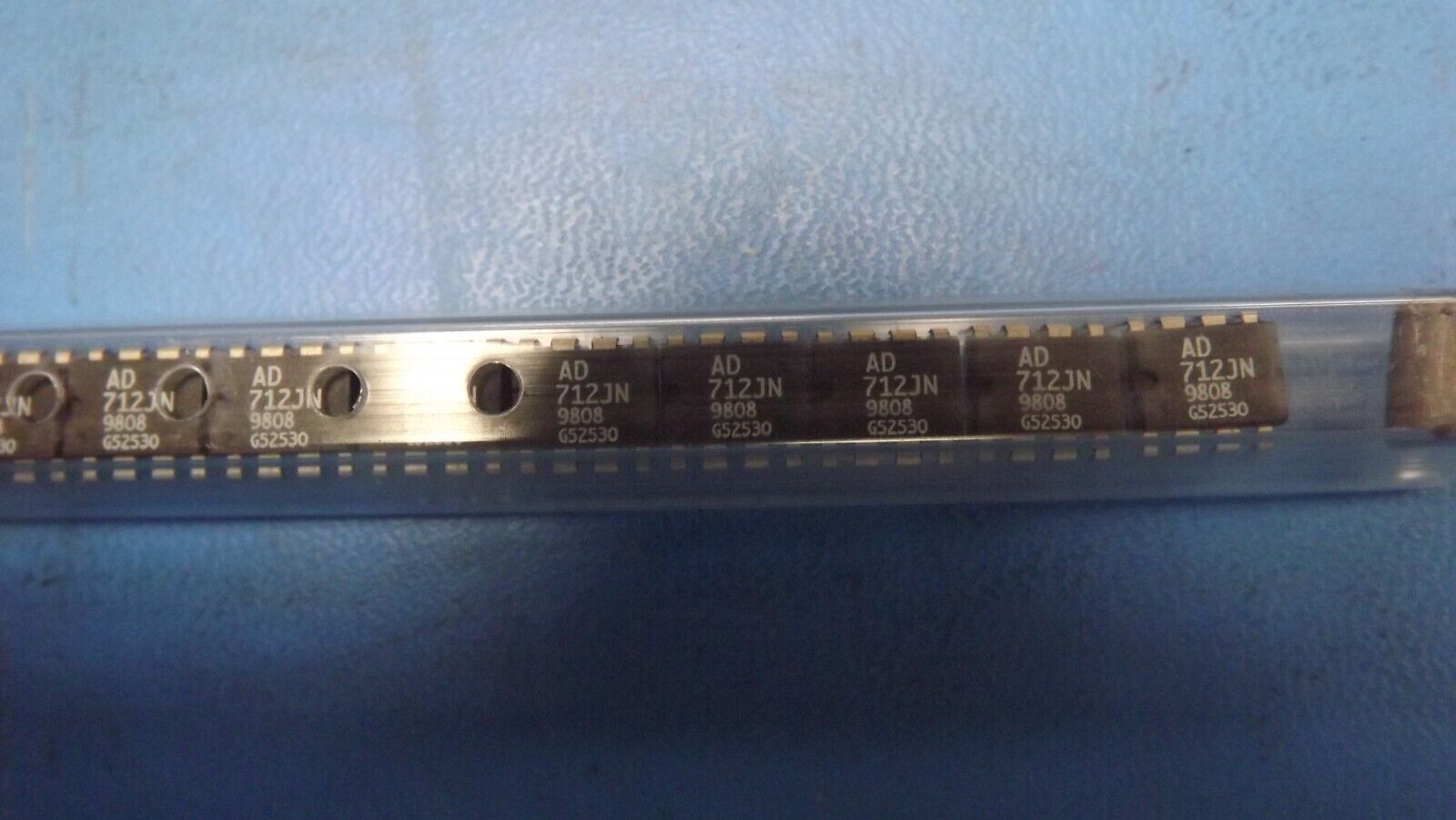

THIS LISTING IS FOR (2PCS) OF AD712JN BY ANALOG DEVICES
Mfr Package Description PLASTIC, MS-001BA, DIP-8
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 1.0E-4 µA
Bias Current-Max (IIB) @25C 1.0E-4 µA
Common-mode Reject Ratio-Nom 80.0 dB
Common-mode Reject Ratio-Min 70.0 dB
Frequency Compensation YES
Input Offset Current-Max (IIO) 6.0E-4 µA
Input Offset Voltage-Max 4000.0 µV
JESD-30 Code R-PDIP-T8
JESD-609 Code e0
Low-Bias YES
Low-Offset NO
Neg Supply Voltage Limit-Max -18.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 2
Number of Terminals 8
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Peak Reflow Temperature (Cel) 260
Qualification Status Not Qualified
Seated Height-Max 5.33 mm
Slew Rate-Nom 20.0 V/us
Slew Rate-Min 16.0 V/us
Sub Category Operational Amplifier
Supply Current-Max 6.8 mA
Supply Voltage Limit-Max 18.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) 40
Unity Gain BW-Nom 4000.0 kHz
Voltage Gain-Min 100000.0
Length 9.27 mm
Width 7.62 mm
