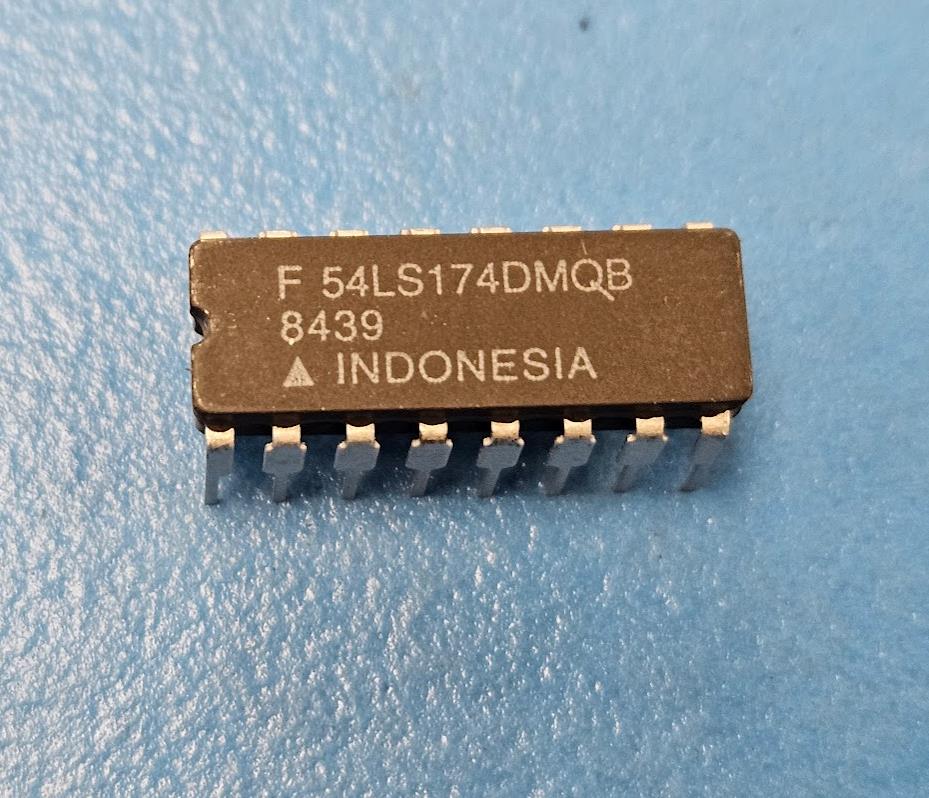

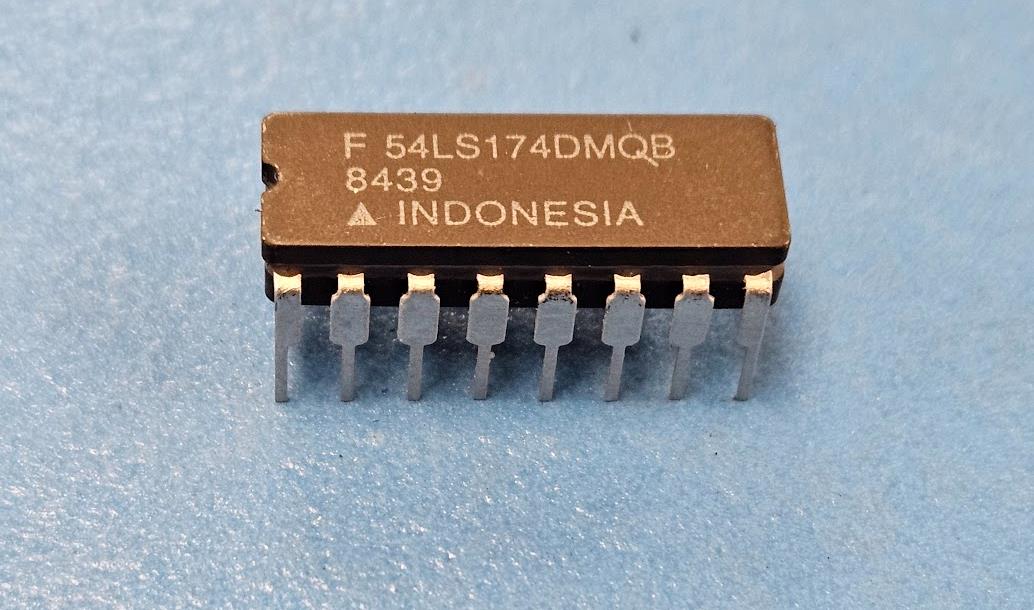

(2PCS) 54LS174DMQB FSC D Flip-Flop, LS Series, 1-Func, , 6-Bit, TTL, CDIP16
Tax included.
This listing is for (2PCS) of 54LS174DMQB by FSC
Mfr Package Description CERAMIC, DIP-16
Status Discontinued
Logic IC Type D FLIP-FLOP
Sub Category FF/Latches
Family LS
fmax-Min 30.0 MHz
JESD-30 Code R-GDIP-T16
JESD-609 Code e0
Max Frequency@Nom-Sup 2.5E7 Hz
Max I(ol) 0.004 Amp
Number of Bits 6
Number of Functions 1
Number of Terminals 16
Operating Temperature-Min -55.0 Cel
Operating Temperature-Max 125.0 Cel
Output Polarity TRUE
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Power Supply Current-Max (ICC) 26.0 mA
Propagation Delay (tpd) 36.0 ns
Qualification Status Not Qualified
Screening Level MIL-STD-883 Class B
Seated Height-Max 5.08 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.5 V
Supply Voltage-Max (Vsup) 5.5 V
Surface Mount NO
Technology TTL
Temperature Grade MILITARY
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Trigger Type POSITIVE EDGE
Length 19.304 mm
Width 7.62 mm
