(25) LTC1553CSW 19A SWITCHING CONTROLLER 350kHz SWITCHING FREQ-MAX 20PIN SOIC W
Tax included.

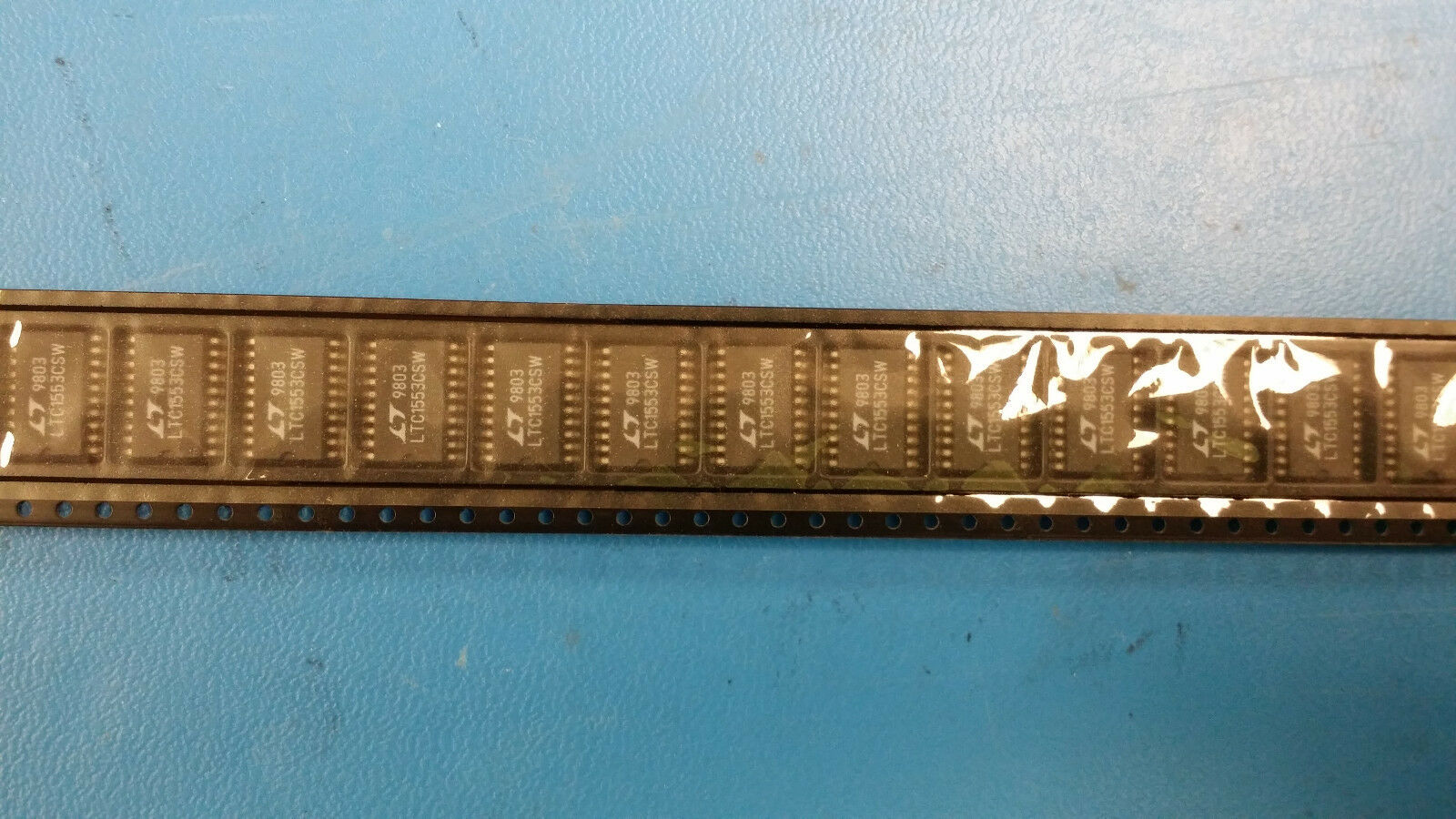

THIS LISTING IS FOR (25 PCS) OF LTC1553CSW BY LINEAR TECHNOLOGY
19A SWITCHING CONTROLLER 350kHz SWITCHING FREQ-MAX 20PIN SOIC W
Manufacturer: Linear Technology Corporation
Description: 19A SWITCHING CONTROLLER, 350kHz SWITCHING FREQ-MAX, PDSO20
Mfr Package Description
19A SWITCHING CONTROLLER 350kHz SWITCHING FREQ-MAX 20PIN SOIC W

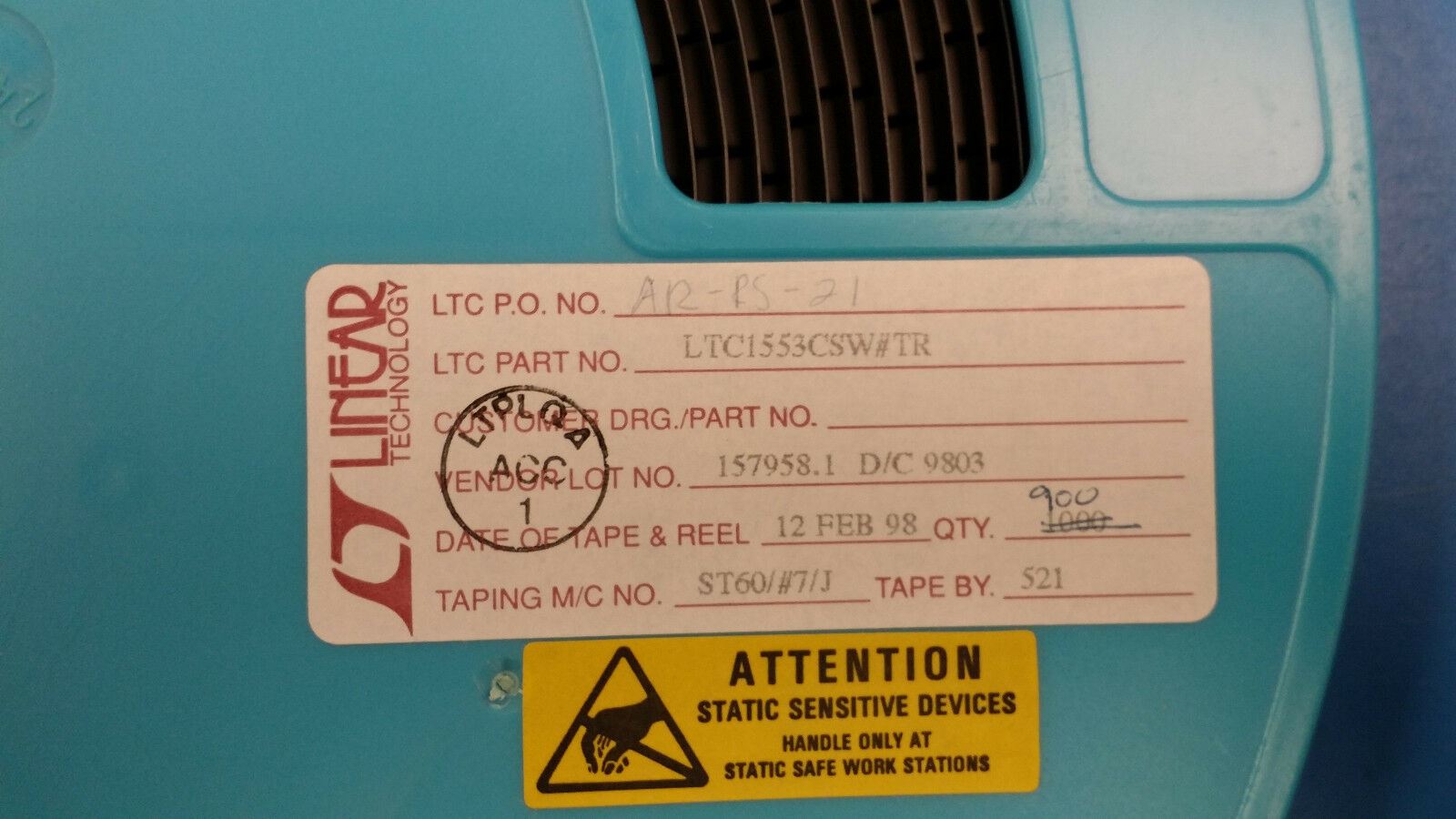

Part #: LTC1553CSW#TR
Part Category: Other SemiconductorsManufacturer: Linear Technology Corporation
Description: 19A SWITCHING CONTROLLER, 350kHz SWITCHING FREQ-MAX, PDSO20
Mfr Package Description
| 0.300 INCH, PLASTIC, SOP-20 | |
| REACH Compliant | Yes |
| Status | Active |
| Analog IC - Other Type | SWITCHING CONTROLLER |
| Control Mode | VOLTAGE-MODE |
| Control Technique | PULSE WIDTH MODULATION |
| Input Voltage-Nom | 5.0 V |
| Input Voltage-Min | 4.5 V |
| Input Voltage-Max | 8.0 V |
| JESD-30 Code | R-PDSO-G20 |
| JESD-609 Code | e0 |
| Moisture Sensitivity Level | 1 |
| Number of Functions | 1 |
| Number of Terminals | 20 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 70.0 Cel |
| Output Current-Max | 19.0 A |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | SOP |
| Package Shape | RECTANGULAR |
| Package Style | SMALL OUTLINE |
| Peak Reflow Temperature (Cel) | 235 |
| Qualification Status | Not Qualified |
| Seated Height-Max | 2.642 mm |
| Supply Current-Max (Isup) | 1.2 mA |
| Surface Mount | YES |
| Switcher Configuration | PUSH-PULL |
| Switching Frequency-Max | 350.0 kHz |
| Technology | CMOS |
| Temperature Grade | COMMERCIAL |
| Terminal Finish | Tin/Lead (Sn/Pb) |
| Terminal Form | GULL WING |
| Terminal Pitch | 1.27 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | 20 |
| Length | 12.8015 mm |
| Width | 7.493 mm |
