(20 PCS) RC4559N OP AMP, 2 Func, 7500uV Offset-Max, BIPolar, PDIP8
Tax included.

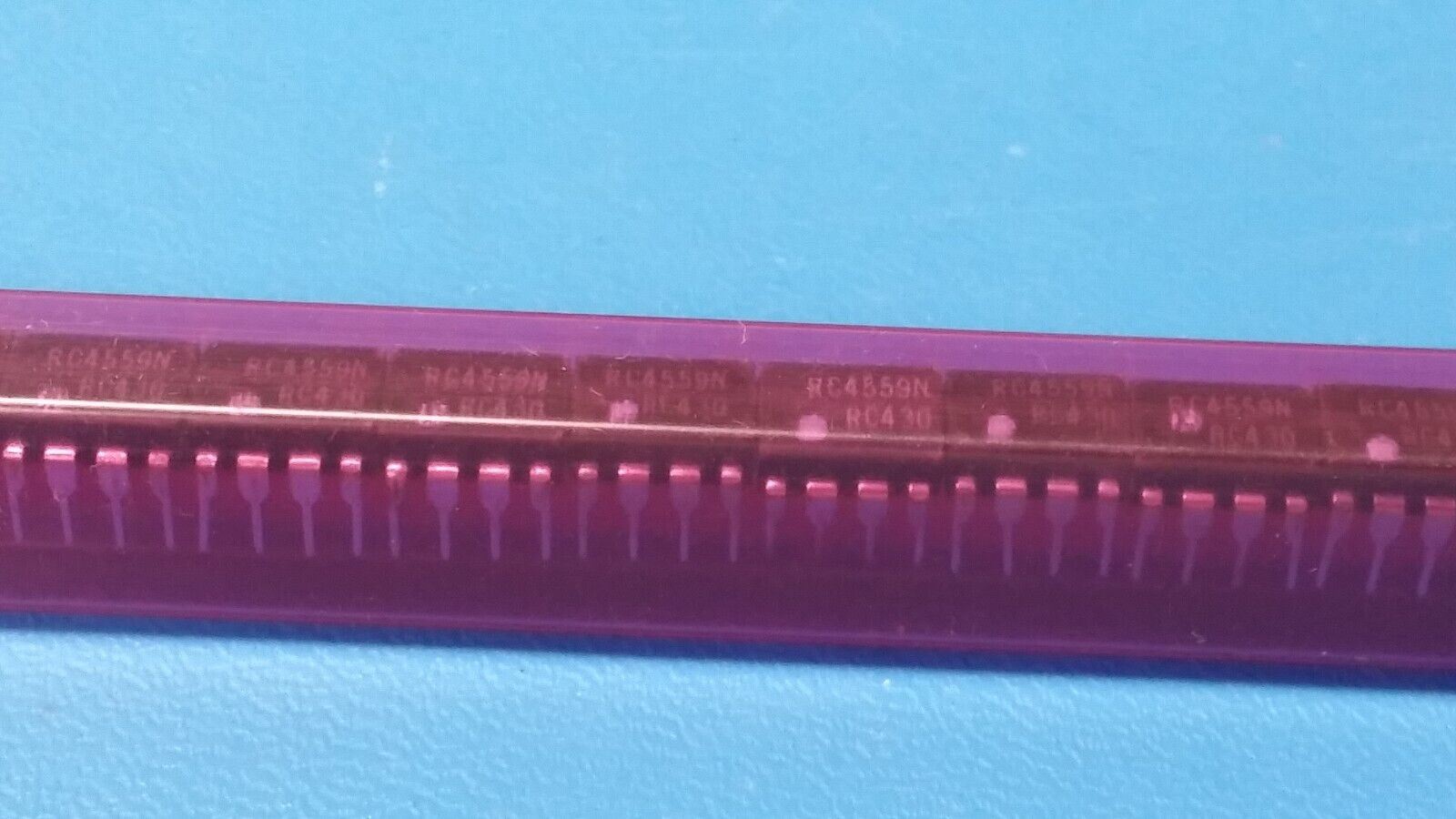

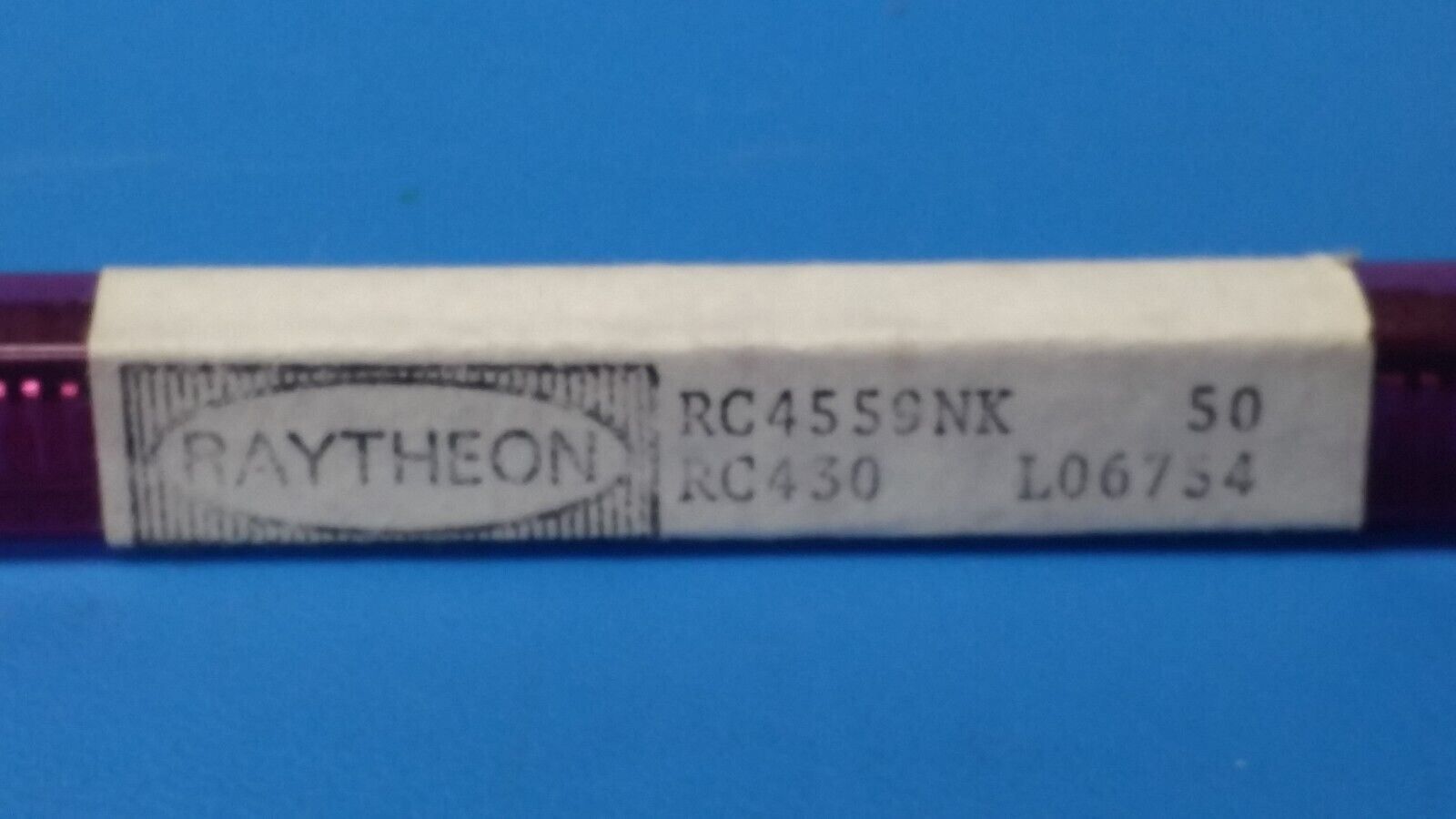

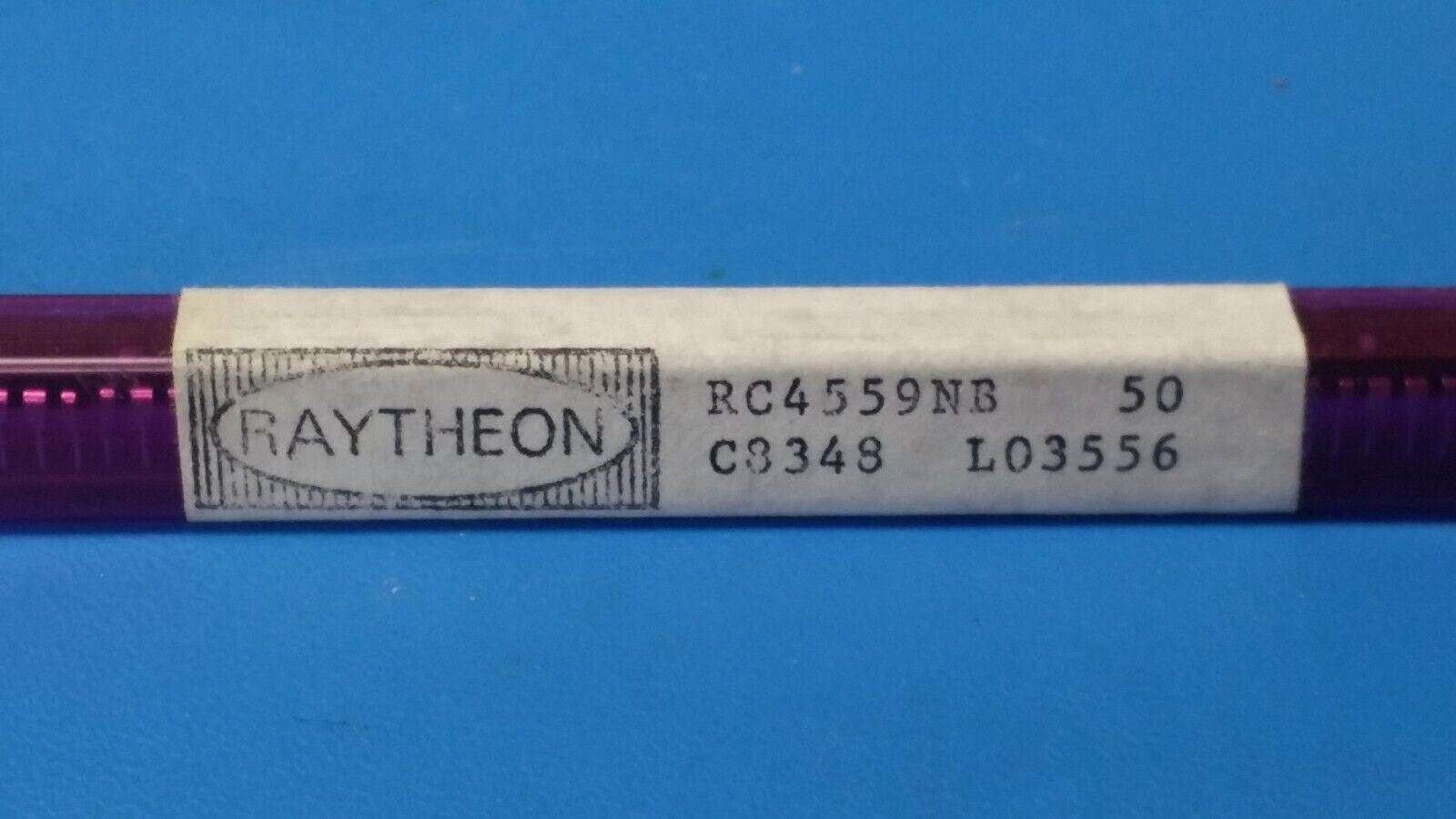

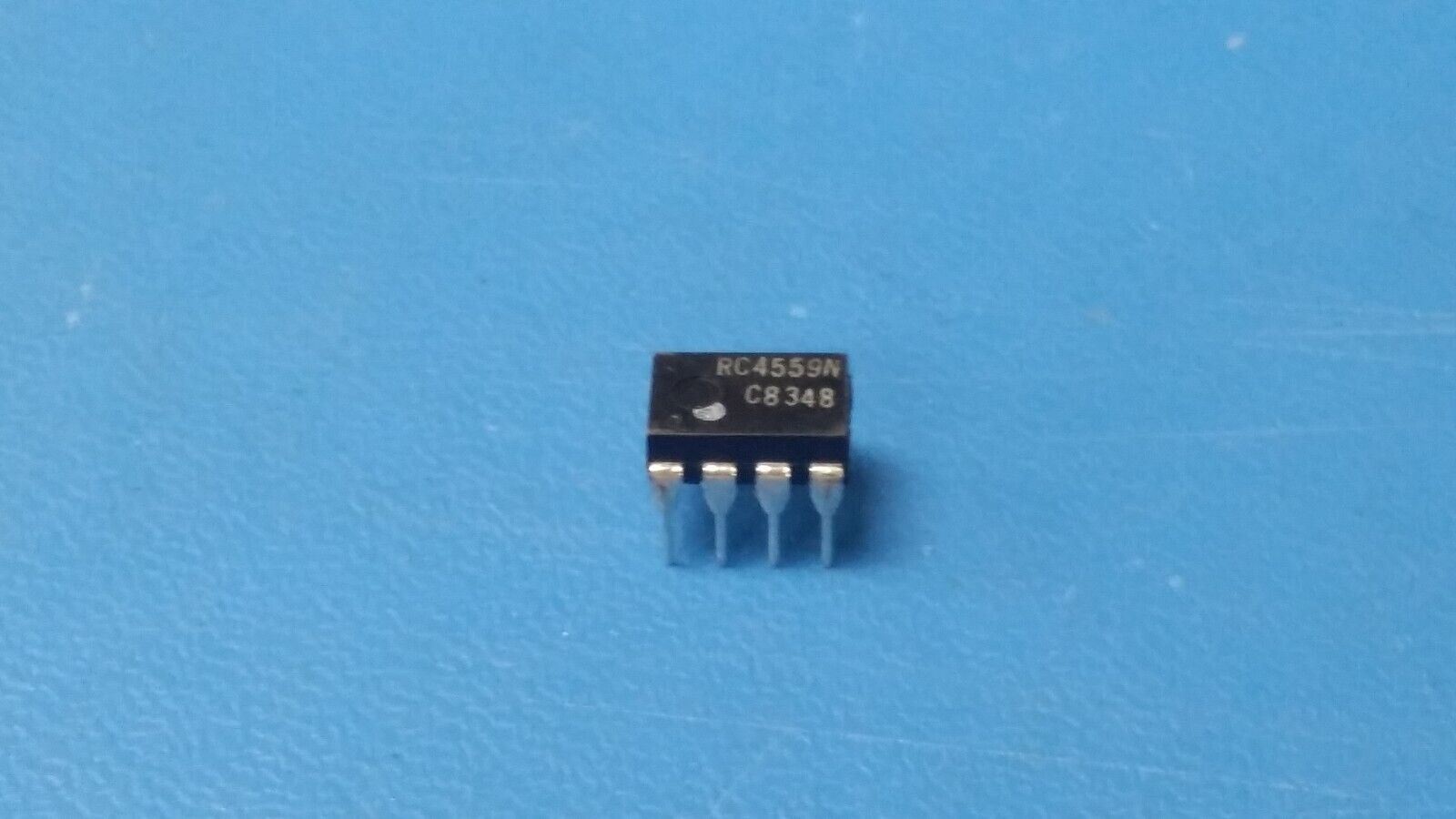

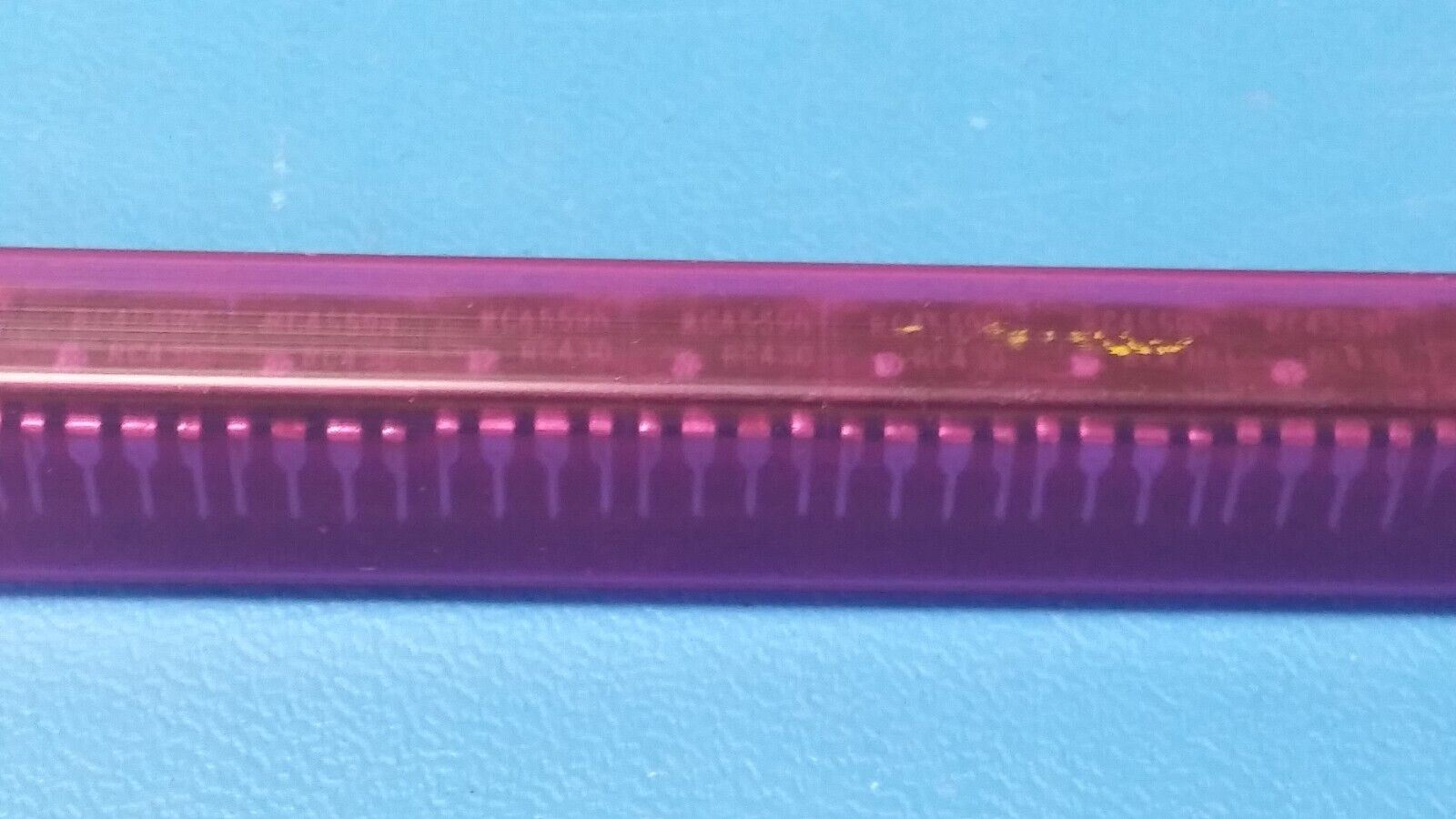

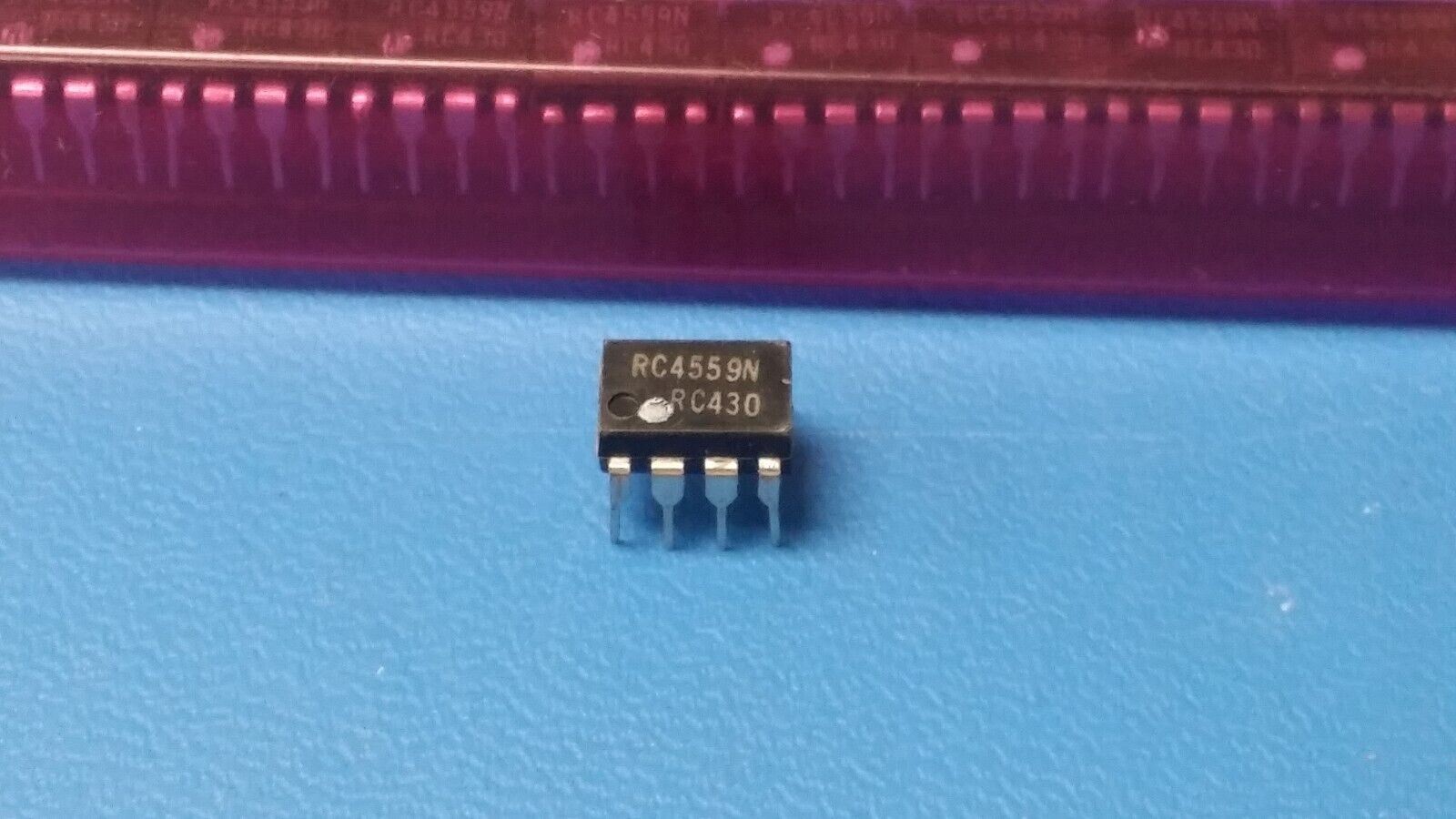

THIS IS FOR (20 PCS) OF RC4559N BY RAYTHEON SEMI
OP AMP, 2 Func, 7500uV Offset-Max, BIPolar, PDIP8
Part #: RC4559N
Part Category: Amplifiers
Manufacturer: Raytheon Semiconductor
Description: Operational Amplifier, 2 Func, 7500uV Offset-Max, BIPolar, PDIP8
Mfr Package Description PLASTIC, DIP-8
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 0.3 µA
Bias Current-Max (IIB) @25C 0.25 µA
Common-mode Reject Ratio-Nom 100.0 dB
Frequency Compensation YES
Input Offset Voltage-Max 7500.0 µV
JESD-30 Code R-PDIP-T8
JESD-609 Code e0
Low-Offset NO
Neg Supply Voltage Limit-Max -18.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 2
Number of Terminals 8
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.33 mm
Slew Rate-Nom 2.0 V/us
Slew Rate-Min 1.5 V/us
Sub Category Operational Amplifier
Supply Current-Max 6.6 mA
Supply Voltage Limit-Max 18.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Unity Gain BW-Nom 4000.0 kHz
Voltage Gain-Min 15000.0
Length 9.88 mm
Width 7.62 mm
