(2 PCS) DM8092N NSC DUAL 5-INPUT NAND GATE, PDIP14
Tax included.

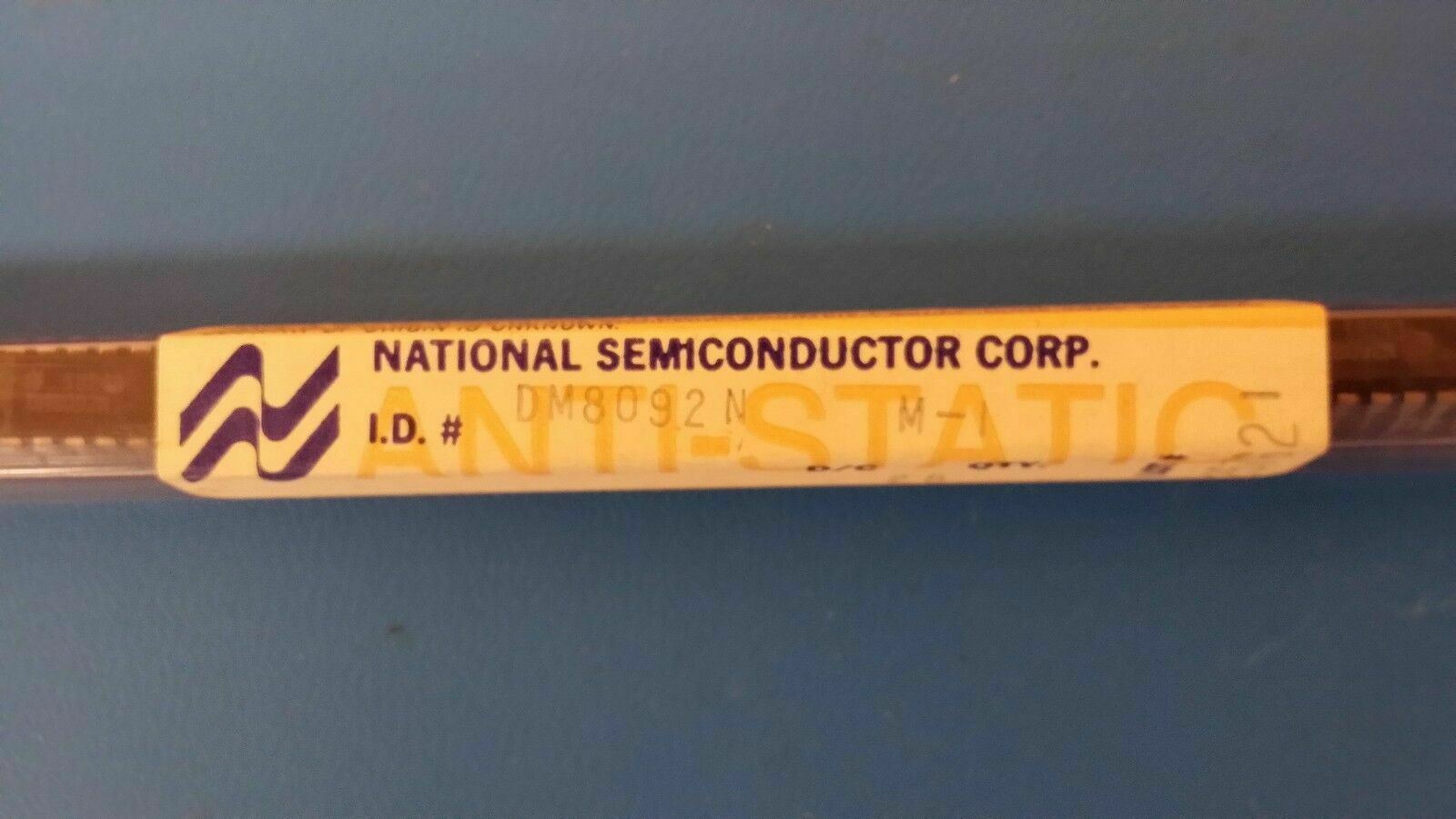

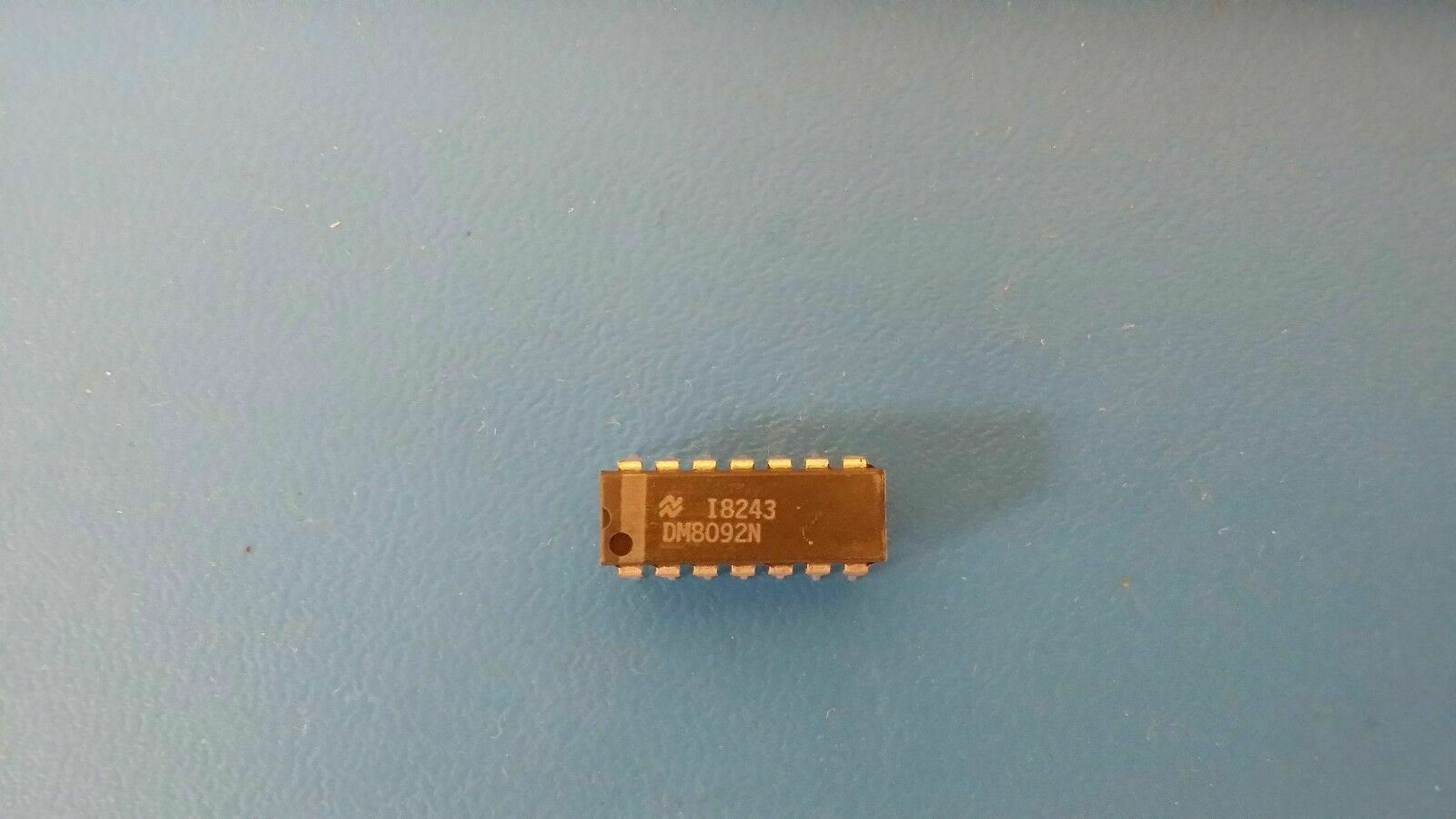

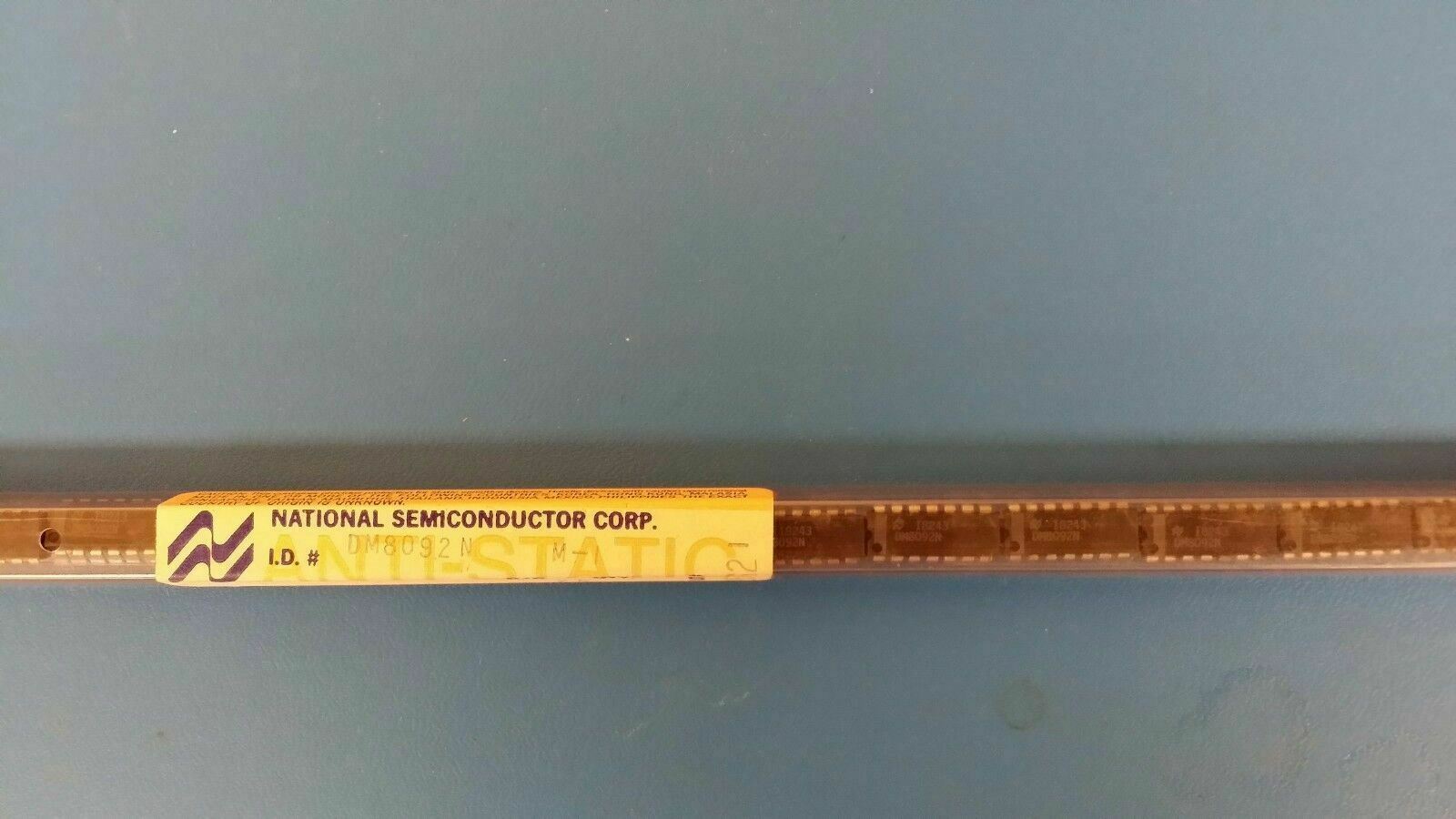

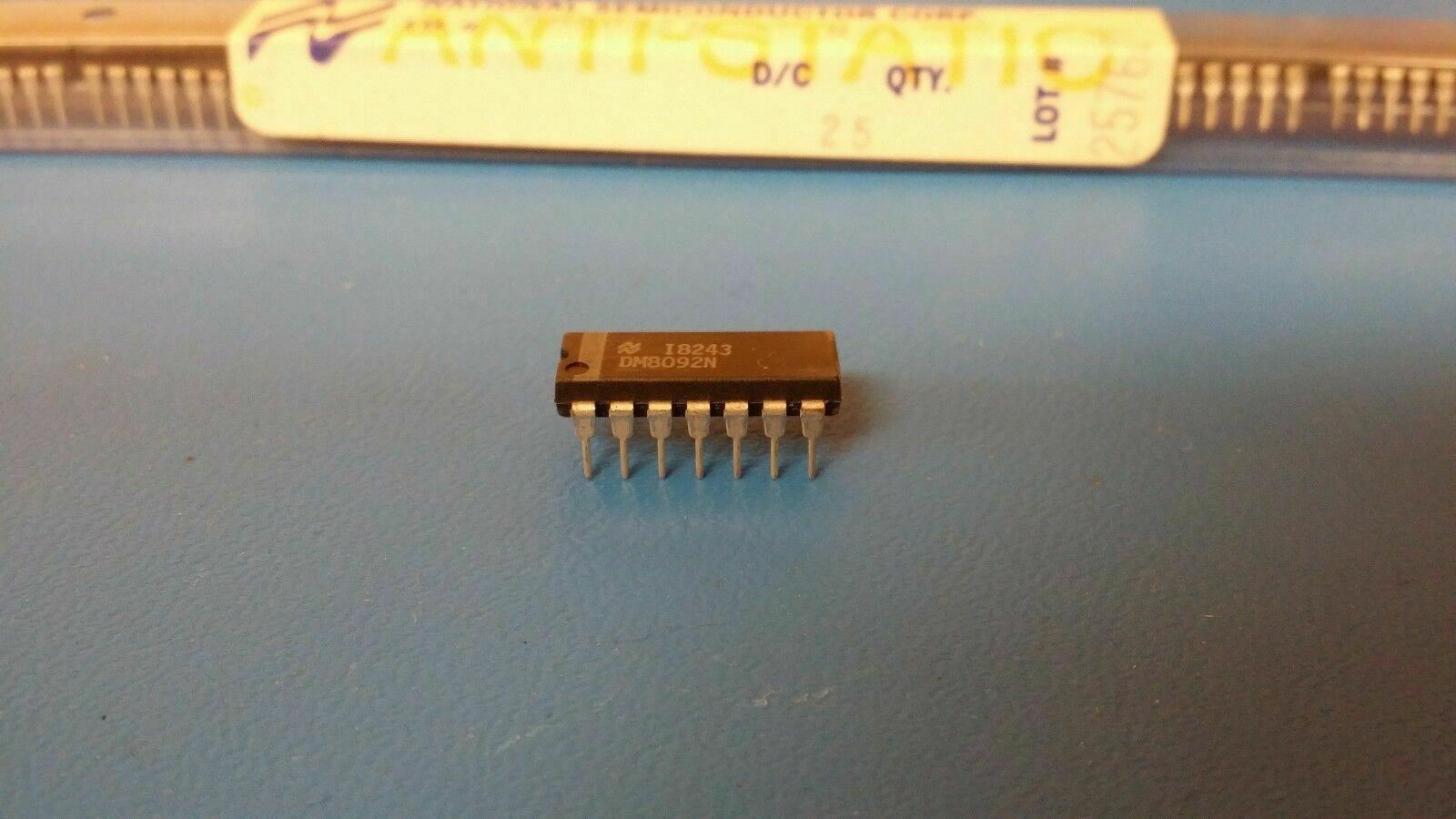

THIS LISTING IS FOR (2 PCS) OF DM8092N BY NSC
DUAL 5-INPUT NAND GATE, PDIP14
Part #: DM8092N
Part Category: Logic ICs
Manufacturer: Texas Instruments High-Performance Analog
Description: 8092 SERIES, DUAL 5-INPUT NAND GATE, PDIP14
Manufacturer: Texas Instruments High-Performance Analog
Description: 8092 SERIES, DUAL 5-INPUT NAND GATE, PDIP14
| Mfr Package Description | DIP-14 |
| Status | Discontinued |
| Logic IC Type | NAND GATE |
| Sub Category | Gates |
| Family | 8092 |
| JESD-30 Code | R-PDIP-T14 |
| JESD-609 Code | e0 |
| Max I(ol) | 0.016 Amp |
| Number of Functions | 2 |
| Number of Inputs | 5.0 |
| Number of Terminals | 14 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 70.0 Cel |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | DIP |
| Package Equivalence Code | DIP14,.3 |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Power Supply Current-Max (ICC) | 10.2 mA |
| Prop. Delay@Nom-Sup | 25.0 ns |
| Propagation Delay (tpd) | 25.0 ns |
| Qualification Status | Not Qualified |
| Schmitt Trigger | NO |
| Seated Height-Max | 5.08 mm |
| Supply Voltage-Nom (Vsup) | 5 |
| Surface Mount | NO |
| Technology | TTL |
| Temperature Grade | COMMERCIAL |
| Terminal Finish | Tin/Lead (Sn/Pb) |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
